合金工具钢浸蚀方法,模具用钢金相检验及图谱

在碳素工具钢化学成分的基础上,加入一种或几种其他元素而成的钢称为合金工具钢。合金工具钢可制造形状复杂、尺寸精度高、截面大及载荷重的工具。

上篇回顾: 中碳结构钢正火处理等级金相图谱

在碳素工具钢化学成分的基础上加入一种或几种其他元素而成的钢称为合金工具钢。合金工具钢可制造形状复杂、尺寸精度高、截面大及载荷重的工具。

合金工具钢的淬硬性、淬透性、耐磨性和韧性均比碳素工具钢高按用途大致可分为三类:刃具用钢模具用钢量具用钢。其中碳含量高的钢碳质量分数大于0.80%多用于制造刃具、量具和冷作模具这类钢淬火后的硬度在HRC60以上且具有足够的耐磨性碳含量中等的钢碳质量分数 0.35%~0.70%多用于制造热作模具这类钢淬火后的硬度稍低为HRC50~55,但韧性良好。

本文分享模具用钢相关金相检验项目及技术标准对刃具和量具用钢不做过多阐述。而模具钢可分为冷作模具钢热作模具钢塑料模具钢三大类。用于锻造、冲压、切型、压铸等。由于各种模具用途不同工作条件复杂因此对模具用钢按其所制造模具的工作条件应具有高的硬度、强度、耐磨性足够的韧性以及高的淬透性、淬硬性和其他工艺性能。由于这类用途不同工作条件复杂因此对模具用钢的性能要求也不同。

适用于合金工具钢金相组织分析的显微镜产品推荐

VM4800M 大平å°éç¸æ¾å¾®é

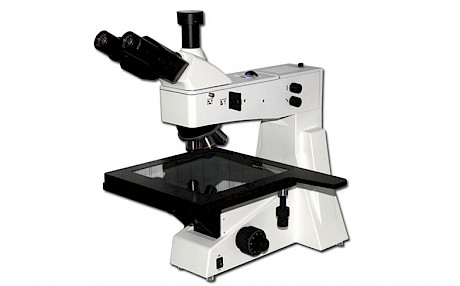

VM4800M三目正置大平台金相显微镜

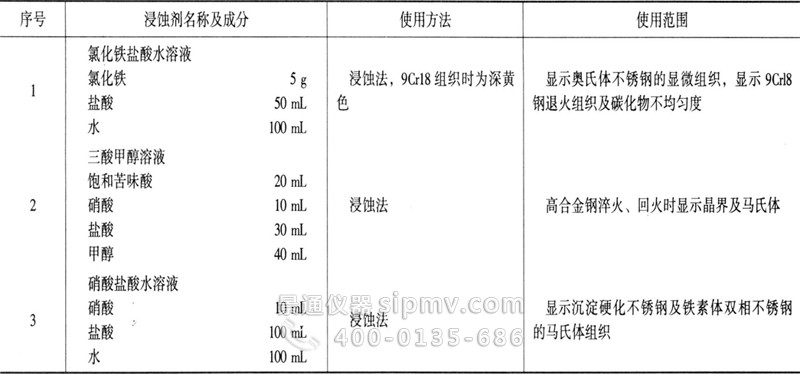

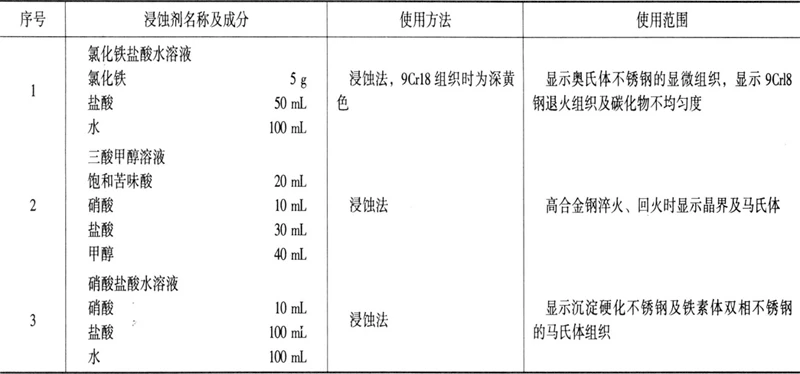

工具钢显微组织的常用浸蚀剂

工具钢显微组织的常用浸蚀剂

冷作模具钢金相检测项目、标准及技术要求

冷作模具用于冷态下工作温度低于200300℃金属的成形加工如冷冲模、冷挤压模、剪切模等。这类模具承受很大的压力、强烈的摩擦和一定的冲击因此要求具有高硬度、耐磨性和足够的韧性。此外形状复杂、精密、大型的模具还要求具有较高的淬透性和小的热处理变形。

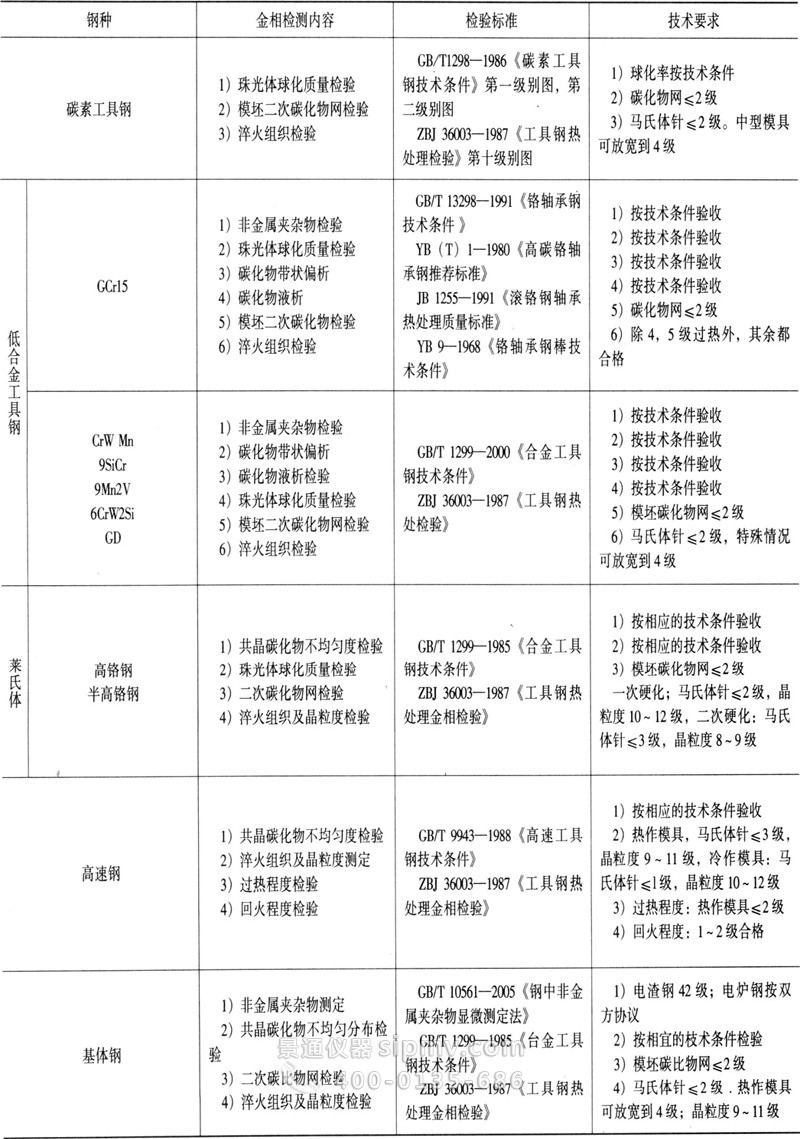

冷作模具钢金相检测项目、标准及技术要求

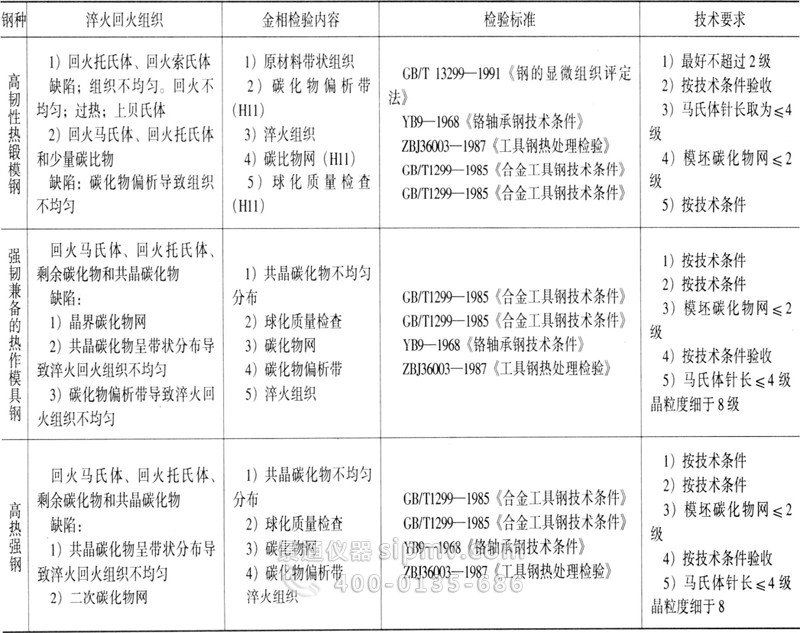

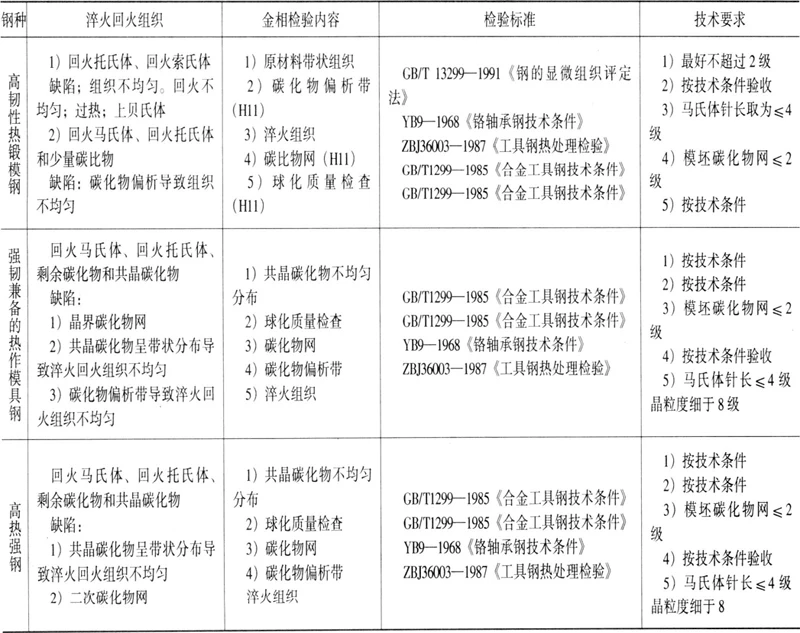

热作模具钢的金相组织及检验标准

热作模具用于热态金属的成形式加工如热锻模、压铸模、热挤压模等。热作模具工作时受到比较高的冲击载荷同时模腔表面要与炽热金属接触并发生摩擦局部温度可达500℃以上并且还要不断反复受热与冷却常因热疲劳而使模腔表面龟裂故要求热作模具钢在高温下具有较高的综合力学性能及良好的耐热疲劳性。此外必须具有足够的淬透性。


合金工具钢金相图谱

合金工具钢金相评级图谱1级

合金工具钢金相评级图谱2级

合金工具钢金相评级图谱3级

合金工具钢金相评级图谱4级
