1Cr18Ni9Ti奥氏体不锈钢金相组织分析案例

腐蚀完不锈钢后,组织上呈现一条条黑色的物相(见附图,第一张200倍,第二张500倍),以前从未碰到过,以为是没抛好,试了好几回,结果还是一样,考虑到该不锈钢棒材可能是经拉拔形成的条带形貌,但应该也仅是晶粒拉长,那些黑色的物相该如何解释?

上篇回顾:工具钢热处理第四级别金相图谱

腐蚀完不锈钢后,组织上呈现一条条黑色的物相(见附图,第一张200倍,第二张500倍),以前从未碰到过,以为是没抛好,试了好几回,结果还是一样,考虑到该不锈钢棒材可能是经拉拔形成的条带形貌,但应该也仅是晶粒拉长,那些黑色的物相该如何解释?

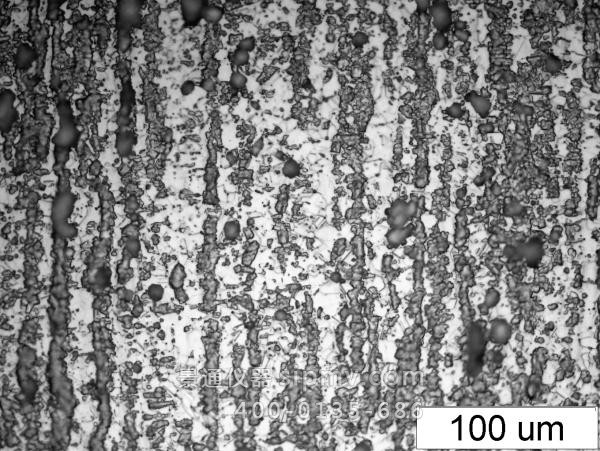

金相显微镜200倍拍摄的奥氏体不锈钢金相组织

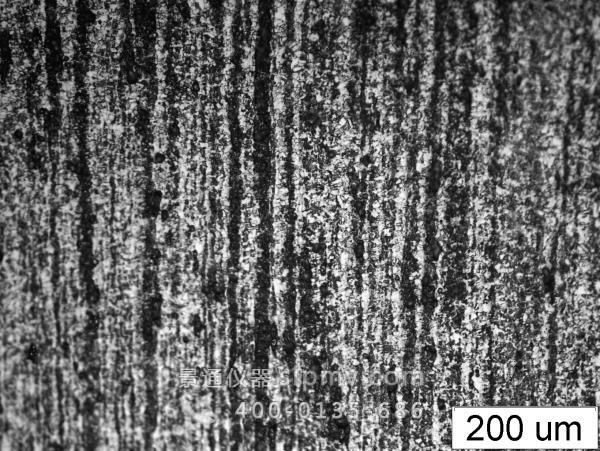

放大500倍奥氏体不锈钢金相组织。

慢冷产生的铁素体,有钛易产生铁素体,固溶后快冷才能尽量避免铁素体的产生。

这生成具有那么强的取向性,都成排了?,这是轧制过的样品貌似。

按道理说确实不应该,不知道你这次的材料和你以往观察的材料是否为同一类,看看是不是工艺变了。

晶粒已经定向生长了,肯定是经过扎制或拉拔的,白色部分为奥氏体,黑色部分为δ-F,该铁素体特点呈条状!

侵蚀剂是氯化高铁盐酸水溶液么?黑块是碳化物,长条是形变奥氏体

在黑色的部分打下能谱看下Cr的含量就知道是不是铁素体了。影响铁素体含量的主要还是合金元素,冷却速率也能有一定的影响。固溶处理还没有到液相区,应该还不足以把铁素体溶掉,所以铁素体已经在那里了,再怎么固溶处理应该还是不足以影响它的含量的。

应该比18高一些,然后Ni会比9要低一些。除了碳化物还有氮化物,跟腐蚀剂有关。看着像带状组织,那是轧制后出现的。

黑色的是铁素体,白色的为奥氏体。和我做的双相钢的组织有点相似。冷拔和冷轧的组织差不多的。

感觉腐蚀剂选择不当,这应该是显微镜的照片吧,黑色的有点发亮的东西像是外来的东西,不是材料本身的。

这个组织怎么可能是固溶处理,固溶处理不可能有这么明显的轧制方向,这个肯定轧制过的,固溶的也不会产生铁素体

版权属于:景通仪器 - 国内领先的显微镜显微数字成像解决方案供应商
转载时必须以链接形式注明作者和原始出处及本声明。
本文地址:http://www.sipmv.com/blog/2756/
