一定要了解的关于金相制样腐蚀方法：适用于不同金属常用浸蚀剂成分及浸蚀/腐蚀时间表

6000系列铝合金代表6061 ，主要含有镁和硅两种元素，它结合了4000系列和5000系列铝合金的优点，6061是一种冷处理铝锻造产品。6000系列铝合金适用于对抗腐蚀性、氧化性要求高的应用。可使用性好，容易涂层，加工性好。

更多关于铝合金的分类牌号及制样腐蚀方法请参考《铝及铝合金常见分类、牌号及金相组织常用腐蚀剂》一文

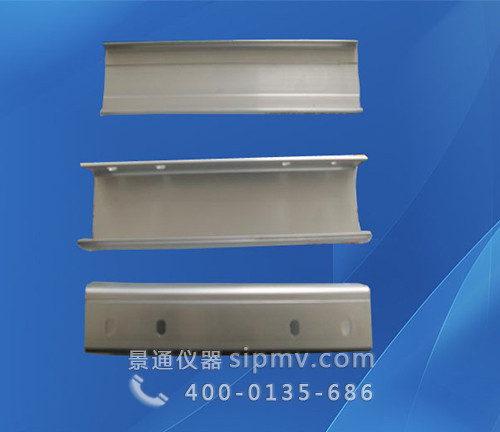

上图为市面上常见的的6000系铝合金制品，除此之外6000系铝合金还经常用于手机外壳和结构的生产

小编曾在《GCr15轴承钢激光淬火看晶界用什么腐蚀液？》一文中介绍了GCr15的腐蚀方法，今天我们来看一下6000系铝合金的制样侵蚀方法。

6000系铝合金TEM制样双喷液配方大概有：

• 硝酸和甲醇3:7或者高氯酸和乙醇2:8，铝合金的双喷液都差不多的，用硝酸、甲醇体积比为3、7的混合溶液就可以了。
• 如果条件可以的话，建议还是做离子减薄（利用离子束轰击表面达到减薄的目的，不会有其他反应）。电解双喷容易腐蚀掉或许是你正好想观察的东西。
• 1HNO3:2Methanol,  体积比 -20~-35degC， 10v~15V，用Temopul 5的。
• 好像是75vol.%的高氯酸，tem样品建议双喷 离子减薄很多时候会在边缘部分打出多晶 对你的后续衍射斑有影响。
• 双喷的话用的是5%的高氯酸乙醇溶液。
