SCMOS适用于将普通学生单目、双目显微镜改成了数码显微镜。配接23.2转30mm,23.2转30.75mm, 还可适用于体视显微镜,将体视显微镜改装成数码体视显微镜,具有广泛的应用。

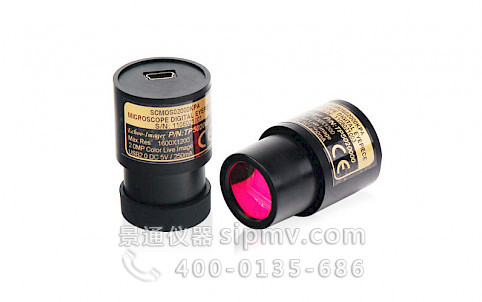

SCMOS:景通仪器的SCMOS相机是一款23.2mm显微镜目镜筒式接口结构简单紧凑,价位区间合理的CMOS相机。相机前端采用23.2mm标准目镜筒尺寸,可以直接插入目镜筒获取显微镜物镜的中间像,所以我们的S表示的是简单和紧凑的意思(an economic version with simple and compact structure,23.2mm Dia eyepiece tube CMOS camera)。
SCMOS适用于将普通学生单目、双目显微镜改成了数码显微镜。配接23.2转30mm,23.2转30.75mm, 还可适用于体视显微镜,将体视显微镜改装成数码体视显微镜,具有广泛的应用。
订购代码 | 传感器型号/尺寸 | 像素(μm) | G光灵敏度 动态范围 信噪比 |
FPS/分辨率 | 合并模式 | 曝光时间 |
---|---|---|---|---|---|---|
SCMOS05100KPA TP505100A |
Aptina(C) 1/2.5"(5.70x4.28) | 2.2x2.2 | NA | 2@2592x1944 3@2048x1536 5@1600x1200 7.5@1280x1024 |
N/A | Auto |
SCMOS03100KPA TP503100A |
Aptina(C) 1/2.7" (4.506x3.379) | 2.2x2.2 | NA | 3@2048x1536 5@1600x1200 7.5@1280x1024 |
N/A | Auto |
SCMOS02000KPA TP502000B |
Aptina(C) 1/3.2"(4.73x3.52) | 2.8x2.8 | NA | 5@1600x1200 7.5@1280x1024 7.5@1280x960 20@800x600 |
N/A | Auto |
SCMOS01300KPA TP501300A |
Aptina(C) 1/3"(4.60x3.70) | 3.6x3.6 | NA | 7.5@1280x1024 12.5@1024x768 12.5@800x600 |
N/A | Auto |
SCMOS00350KPA TP500350A |
Aptina(C) 1/4"(3.58x2.69) | 5.6x5.6 | NA | 30@640x480 | N/A | Auto |
硬件其他配置信息 | |
---|---|
光谱响应范围 | 380-650nm (有红外截止滤光片情况下) |
白平衡 | 自动 |
色彩还原技术 | NA |
捕获/控制API | 原生 C/C++, Directshow, Twain |
记录方式 | 图像和视频 |
制冷方式* | 自然冷却 |
相机工作环境 | |
工作温度(摄氏度) | -10℃~ 50℃ |
贮存温度(摄氏度) | -20℃~ 60℃ |
工作湿度 | 30~80%RH |
贮存湿度 | 10~60%RH |
供电电源 | 相机通过USB接口供电 |
软件运行环境 | |
操作系统 | Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit) OS X (Mac OS X), Linux |
计算机配置 | CPU: Intel Core 2 2.8GHz 或更高 |
内存:2GB或更大 | |
USB接口:USB2.0高速接口 | |
显示器:17”或以上 | |
CD-ROM |

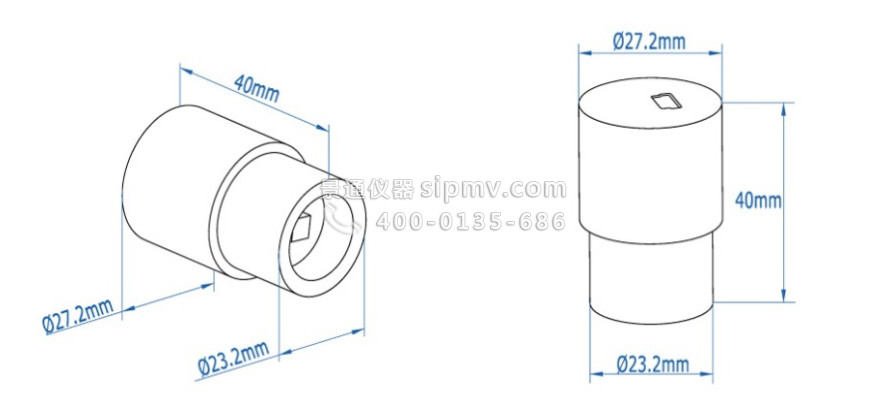

SCMOS系列目镜筒式USB2.0 CMOS相机外形尺寸示意图(点击放大)。相机壳体由坚硬铝合金机械加工再发黑而成,目镜筒式电子目镜的尺寸为:Dia.27.2 X 40mm。可确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,景通仪器的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。
SCMOS 系列C接口USB2.0 CMOS相机包装清单
标准包装清单 | ||||
---|---|---|---|---|
A | 包装箱规格:L:52cm W:32cm H:33cm(50pcs, 12~17Kg/纸箱, 0.055m3),上图中未给出 | |||
B | 包装盒规格:L:14cm W:9.7cm H:6cm (0.2~0.21Kg/每小盒) | |||
C | SCMOS系列C接口USB2.0 CMOS相机 | |||
D | 高速USB2.0 A公到B公Mini镀金头数据线/2.0m | |||
E | CD (驱动与应用程序, Ø8cm) | |||
可选附件 | ||||
F | C接口连接器:108027(HS502) | |||
G | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | |||
H | 108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 | |||
I | 108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环 | |||
J | 测微尺 | 106011/TS-M1(X=0.01mm/100Div.); 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
