U3CMOS 显微镜相机系列

U3CMOS相机系我们设计的一种超高性能USB3.0 CMOS相机(ultra-high performance USB3.0 CMOS camera)，采用USB3.0作为数据传输接口。U3CMOS分辨率横跨310万~2500万，图像传输速度快，随相机提供高级视频与图像处理应用软件ToupView; 提供Windows/ Linux/OSX多平台SDK; 支持原生C/C++, C#, Directshow, Twain API；价格合理。可以广泛用于显微图像的拍摄与记录。

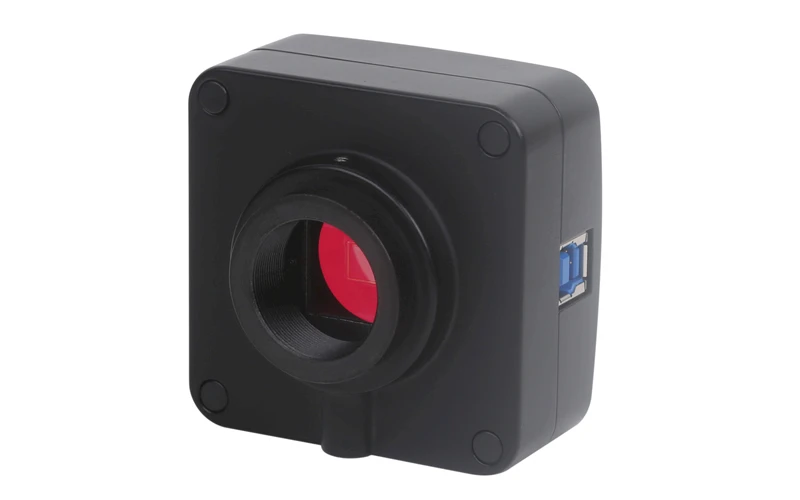

U3CMOS 显微镜C接口摄像头 USB3.0 CMOS相机
蚕豆叶表皮装片 松茎横切 尼龙纤维装片

产品信息

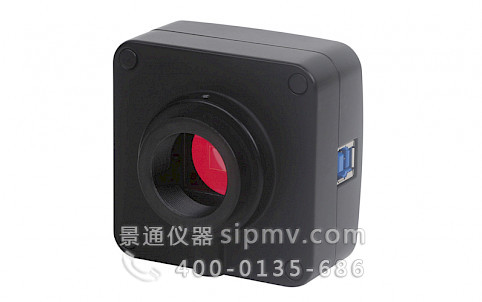

U3CMOS 显微镜C接口摄像头 USB3.0 CMOS相机产品特点

U3CMOS：ToupTek U3CMOS相机系我们设计的一种超高性能USB3.0 CMOS相机(ultra-high performance USB3.0 CMOS camera)，采用USB3.0作为数据传输接口。
U3CMOS分辨率横跨310万~2500万，图像传输速度快，随相机提供高级视频与图像处理应用软件ToupView; 提供Windows/ Linux/OSX多平台SDK; 支持原生C/C++, C#, Directshow, Twain API；价格合理。可以广泛用于显微图像的拍摄与记录。

订购代码 传感器型号/尺寸 像素(μm) G光灵敏度
动态范围
信噪比		 FPS/分辨率 合并模式 曝光时间
U3CMOS18000KPA
TP118000A		 18M/AR1820(C) 1/2.3"(6.14x4.605) 1.25x1.25 0.62 V/lux-sec
65.8dB
36.3		 5.6@4912x3684"
18.1@2456x1842
32.2@1228x922		 1x1,2x2,4x4 0.1ms~2000ms

U3CMOS14000KPA
TP114000A

 14M/MT9F002(C) 1/2.3"(6.451x4.603) 1.4x1.4 0.724v/lux-sec
65.3dB
35.5dB		 6.2@4096x3286
20.8@2048x1644
53.3@1024x822		 1x1,2x2,4x4 0.4ms~2000ms

U3CMOS10000KPA
TP110000A

 10M/MT9J003(C) 1/2.3"(6.44x4.616) 1.67x1.67 0.31v/lux-sec
65.2dB
34dB		 7.2@3584x2746
24.5@1792x1372		 1x1,2x2,4x4 0.38ms~2000ms

U3CMOS08500KPB
TP108500B

 8.5M/Special(C) 1/2.5"(5.557x4.255) 1.67x1.67 0.31v/lux-sec
65.2dB
34dB		 8.3@3328x2548
26.2@1664x1272		 1x1,2x2,4x4 0.1ms~2000ms

U3CMOS05100KPA
TP105100A

 5.1M/MT9P006(C) 1/2.5"(5.7x4.28) 2.2x2.2 1.76v/lux-sec
67.74dB
38.5dB		 14.2@2560x1922
38.3@1280x960
101.2@640x480		 1x1,2x2,4x4 0.05ms~2000ms

U3CMOS03100KPA
TP103100A

 3.1M/AR0330(C)1/2" (4.505x3.38) 2.2x2.2 1.9v/lux-sec
100dB
39dB		 27.3@2048x1534
53.3@1024x770		 1x1,2x2 0.1ms~2000ms
硬件其他配置信息
光谱响应范围 380-650nm (有红外截止滤光片情况下)
白平衡 ROI 白平衡/手动Temp-Tint调整
色彩还原技术 Ultra-Fine颜色处理引擎
捕获/控制API 原生 C/C++, C#, Directshow, Twain, Labview
记录方式 图像和视频
制冷方式* 自然冷却
相机工作环境
工作温度（摄氏度） -10℃~ 50℃
贮存温度（摄氏度） -20℃~ 60℃
工作湿度 30~80%RH
贮存湿度 10~60%RH
供电电源 相机通过USB接口供电
软件运行环境
操作系统 Microsoft  Windows  XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X), Linux
计算机配置 CPU: Intel Core 2 2.8GHz 或更高
内存:2GB或更大
USB接口:USB2.0高速接口
显示器:17”或以上
CD-ROM

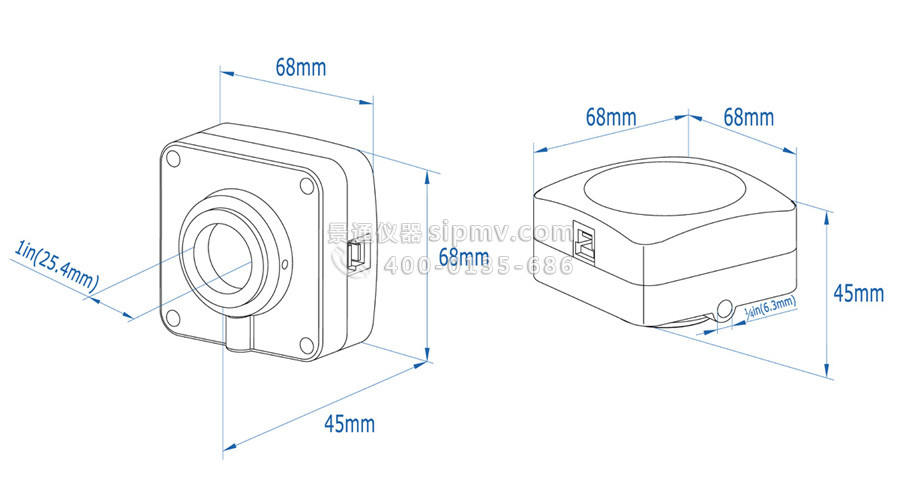

U3CMOS系列C接口USB3.0 CMOS相机外形尺寸

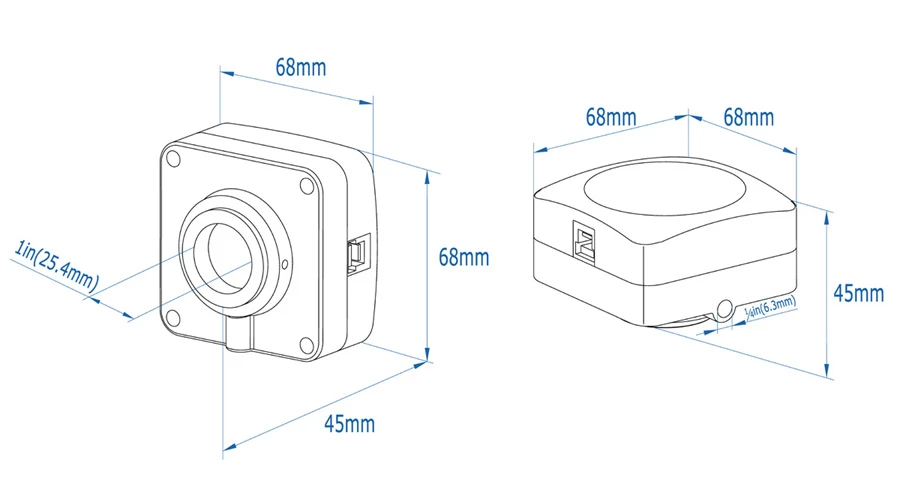

U3CMOS 显微镜C接口摄像头 USB3.0 CMOS相机尺寸示意图

U3CMOS系列C接口USB3.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，景通仪器的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

实拍图片

蚕豆叶表皮装片
青霉菌
草履虫装片
平滑肌分离装片
洋葱表皮装片
鱼鳞
松茎横切
口腔上皮
尼龙纤维装片
水蚤装片
松成熟花粉装片
家蝇翅膀装片
鸟羽毛装片
水绵装片
藓原丝体
花粉萌发装片
家蝇足装片
蛙血液
棉花纤维装片
软木切片
字母 e ( 字母边缘颜色是由物镜的色差引起的)
蝴蝶翅膀装片
棉花叶横切
水螅横切
滨水草叶细胞装片

包装清单

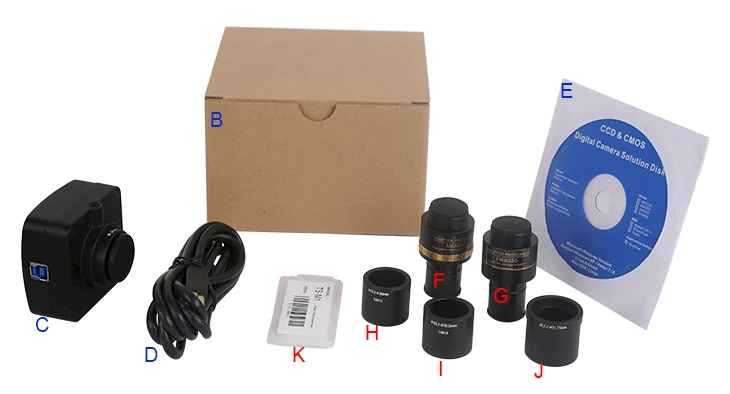

U3CMOS 系列显微镜C接口USB3.0 CMOS相机包装清单

标准包装清单
A

包装箱规格：L:50cm W:30cm H:30cm(20pcs, 12~17Kg/纸箱, 0.045m3)，上图中未给出
B

包装盒规格：L:15cm W:14.7cm H:10cm (0.8~1.0Kg/ box)
C

U3CMOS系列C接口USB3.0 CMOS相机
D

高速USB3.0 A公到B公镀金头数据线/2.0m
E

CD (Driver & utilities software, Ø12cm)
可选附件
F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108008/ATA037
108009/ATA050
108010/ATA075
G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108011/FTA037
108012/FTA050
108013/FTA075
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 景通仪器的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
I

108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
J 108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环
K

测微尺

 106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

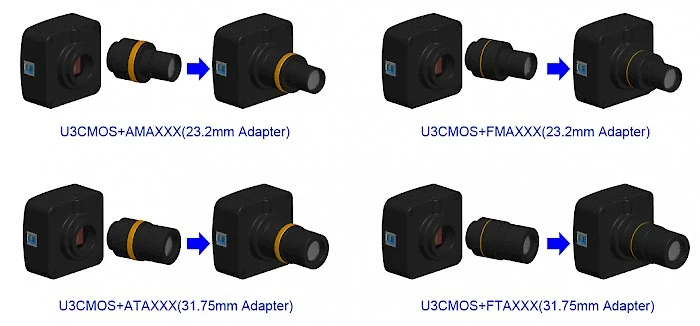

U3CMOS系列显微镜C接口USB3.0 CMOS相机转成显微镜或望远镜用电子目镜

扩展 图例
C接口相机 U3CMOS 显微镜C接口 USB3.0 CMOS相机 机器视觉; 医学成像;
半导体设备; 测试仪器;
文件扫描仪; 2D码扫描仪;
Web相机或视频监控;
显微成像;
显微镜电子目镜
望远镜电子目镜
