WCAM 显微镜C接口WIFI相机系列

WCAM相机是一款标准C接口，采用高性能CMOS图像传感器作为图像拾取装置，WiFi作为数据传输接口的无线相机（C-mount,CMOS WiFi Camera) 。WCAM产生的WiFi信号可以将高分辨率图像信号从相机源端发送到具有WiFi接收功能的设备上，如智能手机，平板电脑和计算机等支持iOS，Android，Windows，OS X操作系统设备上。WCAM的WiFi视频流支持多达6台套设置同时连接。

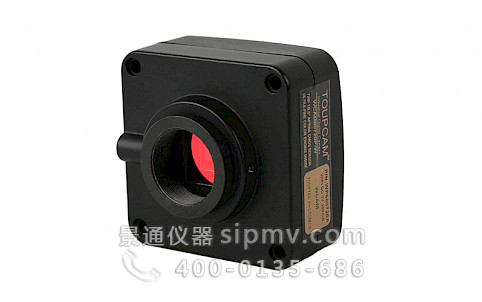

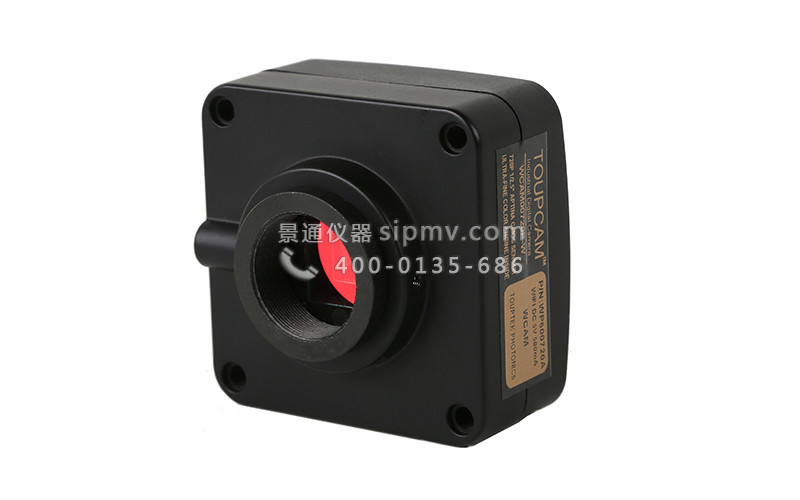

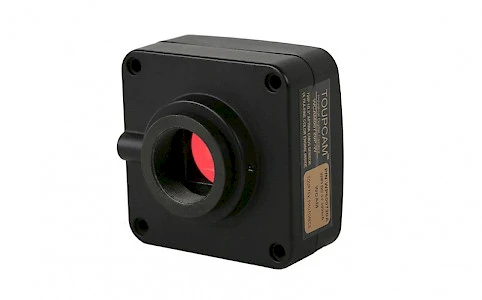

WCAM系列显微镜C接口无线WIFI CMOS相机
WCAM系列WCAM1080PA实拍纤维结缔组织切片显微图片 WCAM系列WCAM1080PA实拍食道横切显微图片 WCAM系列WCAM1080PA实拍人心肌切片显微图片

产品信息

WCAM 显微镜C接口WIFI相机产品特点

  • 采用Aptina CMOS传感器的C接口CMOS相机;
  • 通过H.264编码，以WIFI方便将视频传到智能手机、计算机以及智能平板;
  • 支持Windows/iOS/OSX/Linux/Android平台设备
  • 支持多设备同时接收;
  • 锌铝合金精密压铸外壳
  • 高效散热结构，确保低噪声图像;
  • USB2.0接口确保高传输速率;
  • Ultra-Fine颜色引擎确保颜色精准再现;
  • 随相机提供高级视频与图像处理应用软件ToupView;
  • 提供Windows/Linux/OSX多平台SDK;
  • 支持原生C/C++, C#, Directshow, Twain API;

WCAM：景通仪器的WCAM相机是一款标准C接口，采用高性能CMOS图像传感器作为图像拾取装置，WiFi作为数据传输接口的无线相机（C-mount,CMOS WiFi Camera) 。

WCAM产生的WiFi信号可以将高分辨率图像信号从相机源端发送到具有WiFi接收功能的设备上，如智能手机，平板电脑和计算机等支持iOS，Android，Windows，OS X操作系统设备上。WCAM的WiFi视频流支持多达6台套设置同时连接。

WCAM相机包括数码影像软件ToupView供视频接收、处理与测量等。

WCAM可广泛用于实验室显微镜教学互动系统以及同一台显微镜，多人观测情况等。

订购代码 传感器型号/尺寸 像素(μm) G光灵敏度
动态范围
信噪比		 FPS/分辨率 合并模式 曝光时间
WCAM1080PA
WP601080A		 MT9P001(C) 1/2.5"(5.70x4.28) 2.2x2.2 1.0 V/lux-sec
61dB
43dB		 15@1920x1080 2x2 0.21ms~200ms
WCAM0720PA
WP600720A		 MT9P001(C) 1/2.5"(5.70x4.28) 2.2x2.2 1.0 V/lux-sec
61dB
43dB		 30@1280x720 2x2 0.21ms~200ms
WCAM0720PB
WP600720B		 MT9P001(C) 1/2.5"(5.70x4.28) 2.2x2.2 1.0 V/lux-sec
61dB
43dB		 10@1280x720 1x1 Auto
WCAM0300KPA
WP600300KA		 MT9V011(C) 1/4"(3.58x2.69) 5.6x5.6 1.9V/lux-sec
60dB
45dB		 25@640x480 1x1 Auto
硬件其他配置信息
光谱响应范围 380-650nm (有红外截止滤光片情况下)
白平衡 ROI 白平衡/手动Temp-Tint调整
色彩还原技术 Ultra-Fine颜色处理引擎
捕获/控制API 原生 C/C++, C#, Directshow, Twain, Labview
记录方式 图像和视频
制冷方式* 自然冷却
相机工作环境
工作温度（摄氏度） -10℃~ 50℃
贮存温度（摄氏度） -20℃~ 60℃
工作湿度 30~80%RH
贮存湿度 10~60%RH
供电电源 相机通过USB接口供电或USB电源适配器供电
软件运行环境
操作系统 Microsoft  Windows  XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X), Linux IOS IPAD 或 IPhone, Android PAD 或手机
计算机配置 CPU: Intel Core 2 2.8GHz 或更高
内存:2GB或更大
USB接口:USB2.0高速接口
显示器:17”或以上
可以顺畅播放 0.35M MJPEG 格式视频
CD-ROM

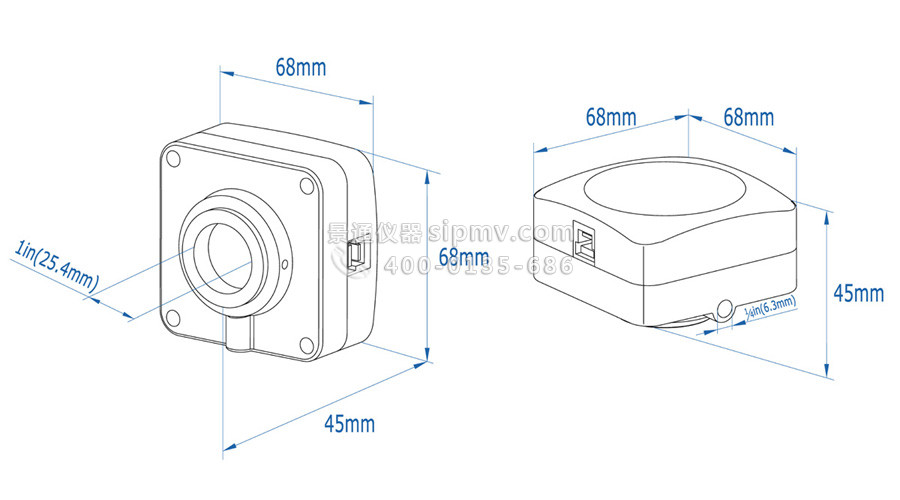

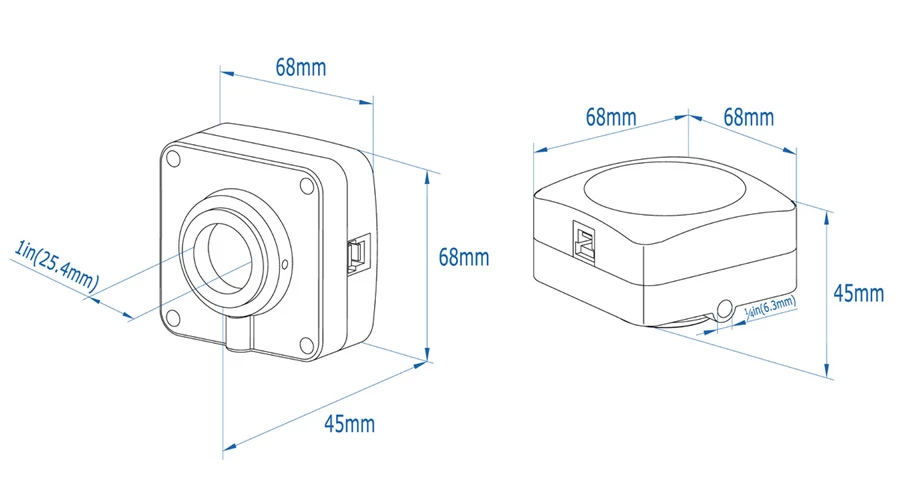

WCAM系列C接口WIFI CMOS相机外形尺寸图

WCAM系列C接口WIFI CMOS相机外形尺寸图

WCAM系列C接口WIFi CMOS相机外形尺寸示意图（点击放大）。相机前端壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。后盖则由塑料精密注塑而成。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，景通仪器的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

实拍图片

单词纤毛上皮
单层立方上皮切片
疏松结缔组织装片
纤维结缔组织切片
人血涂片
蛙血液
鸡血
人心肌切片
牛运动神经元装片
兔脊髓横切
吐脊髓横切银染
食道横切
胃切片
猫精巢切片
兔精子涂片
人精子

包装清单

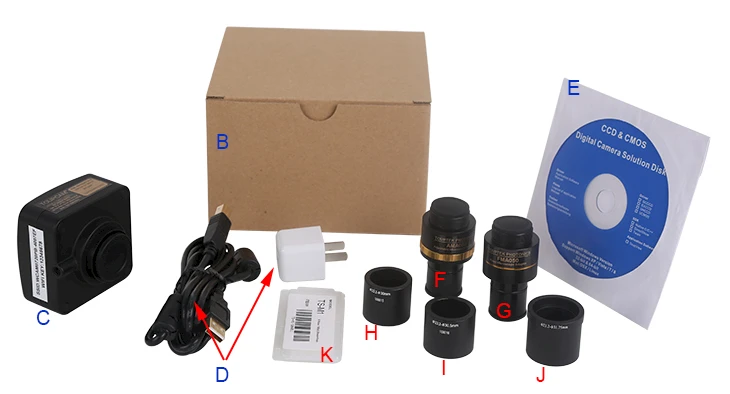

WIFI系列C接口WIFI CMOS相机包装清单

标准包装清单
A 包装箱规格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱, 0.055m3)，上图中未给出
B 包装盒规格：L:17cm W:15cm H:10cm (0.8~1.0Kg/每小盒)
C WCAM系列C接口WIFI CMOS相机
D 高速USB2.0 A公到B公镀金头数据线/2.0m(用于从电脑USB接口取电)+USB冲电器
E CD (驱动与应用程序, Ø12cm)

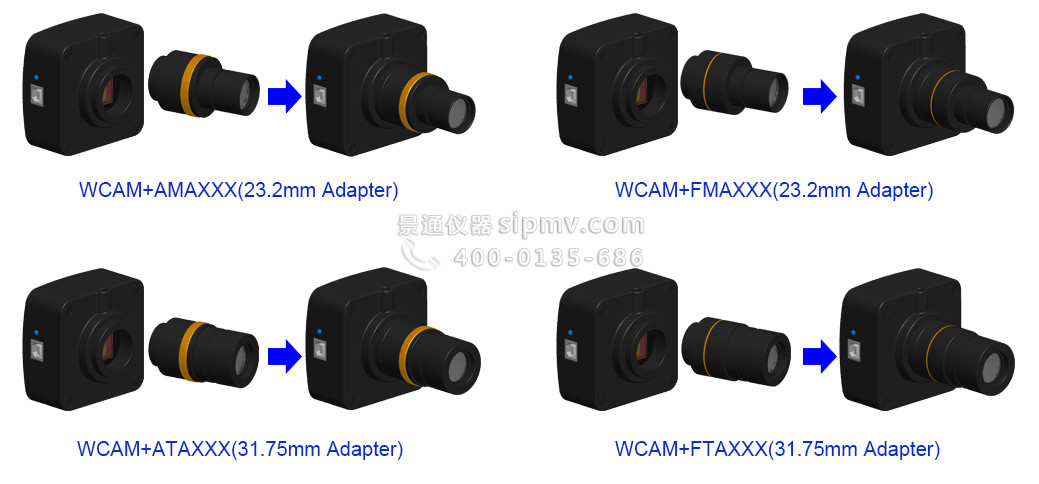

可选附件
F 可调焦式目镜筒适配器 C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)		 108001/AMA037
108002/AMA050
108003/AMA075
C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)		 108008/ATA037
108009/ATA050
108010/ATA075
G 固定式目镜筒适配器   C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)		 108005/FMA037
108006/FMA050
108007/FMA075
C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)		 108011/FTA037
108012/FTA050
108013/FTA075
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 景通仪器的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
H 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
I 108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
J
 108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环
K 测微尺 106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

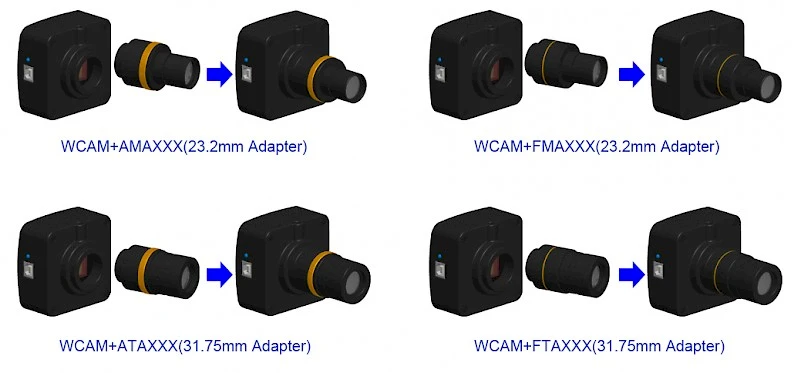

UCMOS系列C接口USB2.0 CMOS相机转成显微镜或望远镜用电子目镜
