我单位参加中实国金的测量审核，NIL MA010 钢的脱碳层深度测定。要求测量总脱碳层深度和完全脱碳层深度。显微镜观察，脱碳层连续过度，界限不是很明显，图中界定是否合理？

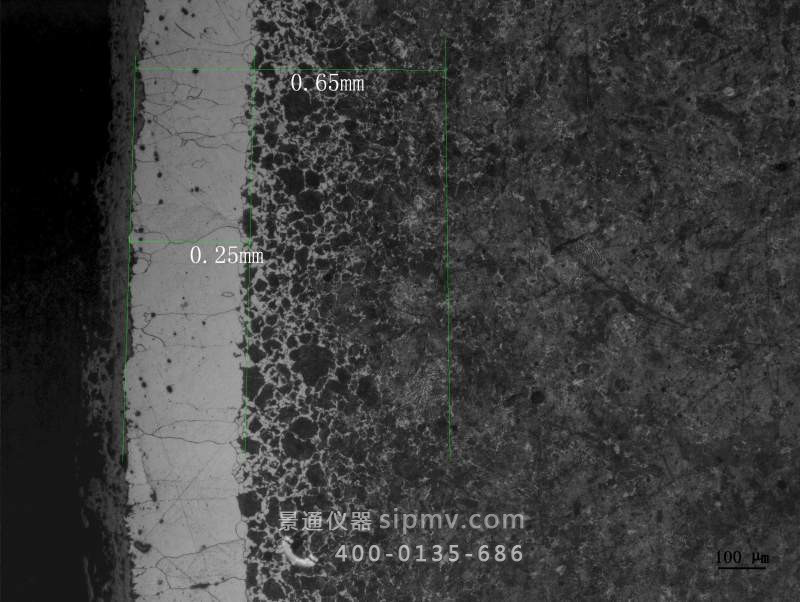

图为金相显微镜100x放大拍摄

解答：

从你的100X的图片可以看出：完全脱碳层深度=0.25mm，总脱碳层深度个人觉得应该测量到该钢的平均含碳量处。

平均含碳量处确定可以有两种方法：

1、金相法：从表层测量到组织没有明显区别的距离，可测5点取平均值，如果过渡层与基体较难以分辨时，可以提高放大倍数来确定界限，然后在100X下测量。

2、硬度法：可以用硬度计从表层测量到硬度没有明显区别的距离，来确定界限，可测5点取平均值。

具体方法可以合同中的具体要求来约定。

取5点的平均值标注界定：

金相法的缺点就是肉眼比较难清晰地观察到微脱碳层的与基体的边界，我个人认为比较准确的方法是在扫描电镜下，在边界做个面扫，看元素分布，或做几个线扫，看碳元素在断面上的分布，从边界到基体的碳元素分布是逐渐升高的曲线，从曲线上可以判断出微脱碳层的边界。

中实国金的测量审核一定要找到最大的全脱碳层，报该点的深度，这个东西过不过是个统计数据，个人认为有着一定的运气成分，祝好运

原文：http://www.optical17.com/info/2384/
