低合金钢的定义

低合金钢是相对于碳钢而言的，是在碳钢的基础上，为了改善钢的一种或几种性能，而有意向钢中加入一种或几种合金元素。加入的合金量超过碳钢正常生产方法所具有的一般含量时，称这种钢为合金钢。当合金总量低于5%时称为低合金钢。合金含量在5-10%之间称为中合金钢；大于10%的称为高合金钢。低合金钢的出现可以追溯到19世纪的1870年，一种碳含量0.64～0.9%和铬含量0.54～0.68%、抗拉强度685Mpa、弹性极限410Mpa钢，第一次被采用于工程结构，建造了跨度158.5m的拱形桥梁。

你或许需要了解一下中碳低合金结构钢调质处理等级金相图谱（1-8级）

Q:

试样是在实验室模拟的，室温组织是铁素体(铁素体金相组织图)和珠光体(珠光体金相组织图)，Gleeble上进行，工艺情况是从室温加热至750℃，保温2min后，水冷。经4％硝酸酒精腐蚀之后，初步觉得是铁素体和屈氏体，但放在500X下显示，觉得是铁素体和小块状的珠光体，铁素体晶粒上还有细小的絮状的黑色的碳化物。不知道这种分析是否恰当，有没有更加全面的分析结论。塑性好，但强度很低，请各位达人帮忙下~

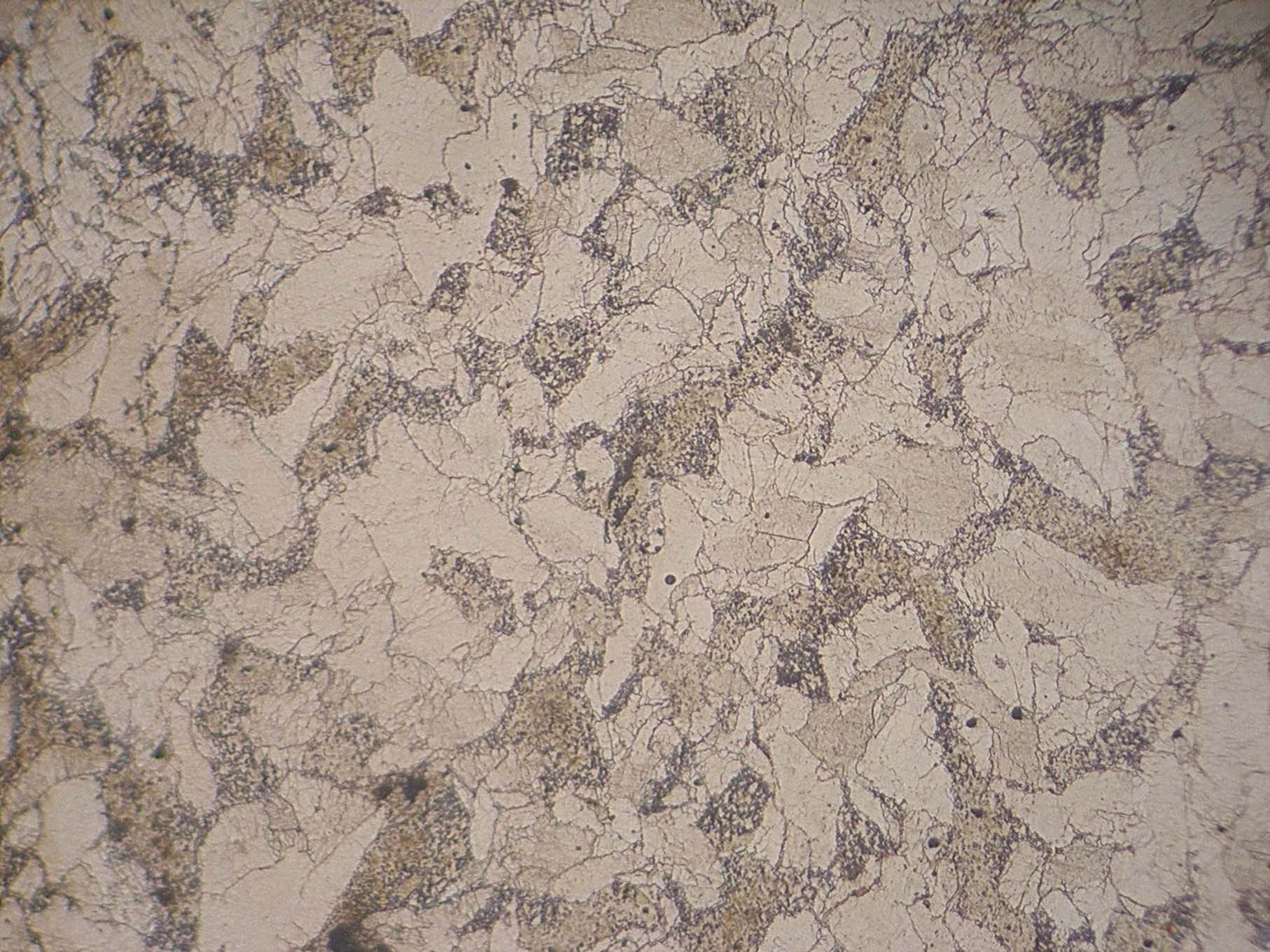

100X的金相图片

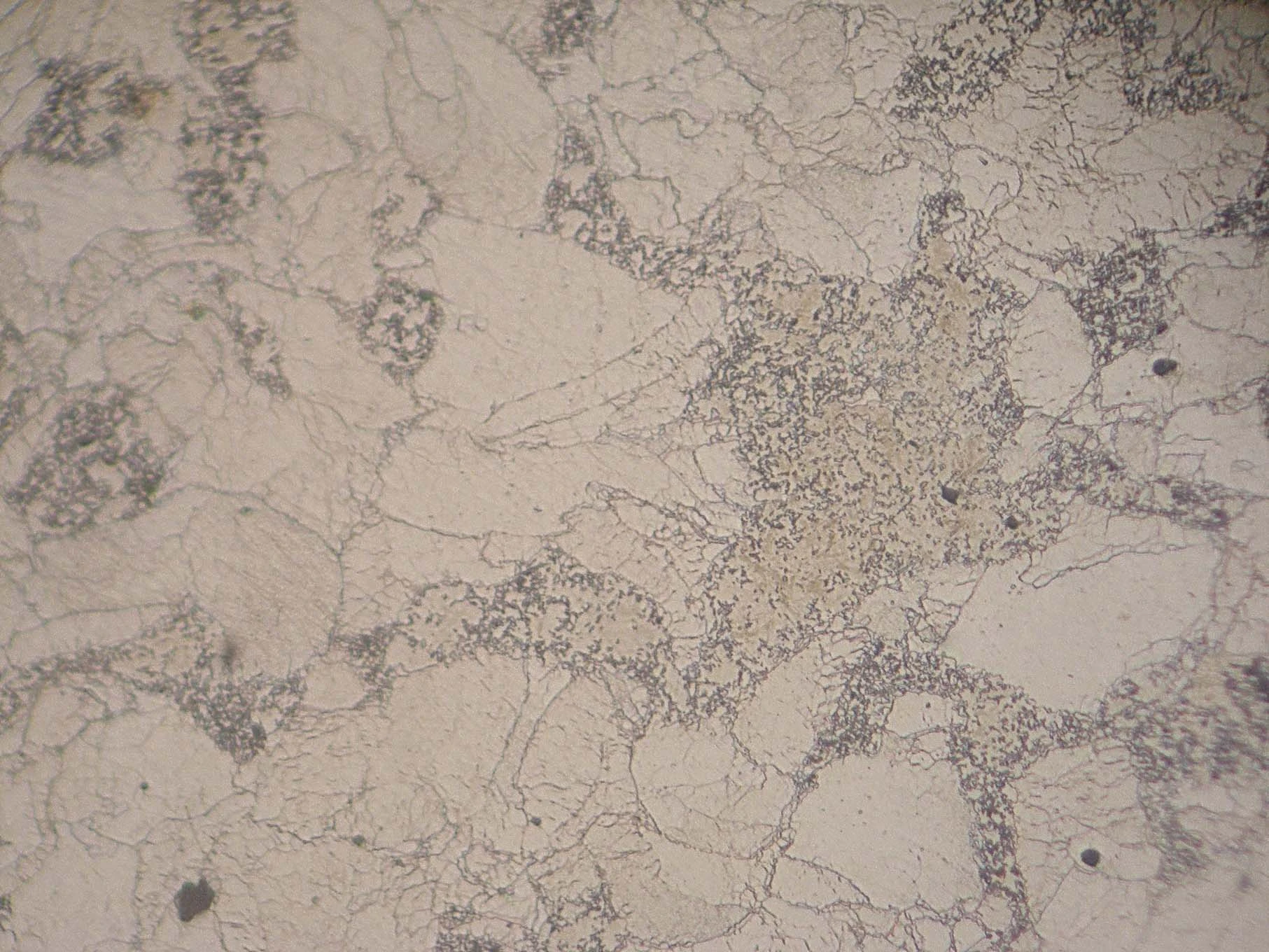

200X的金相图片

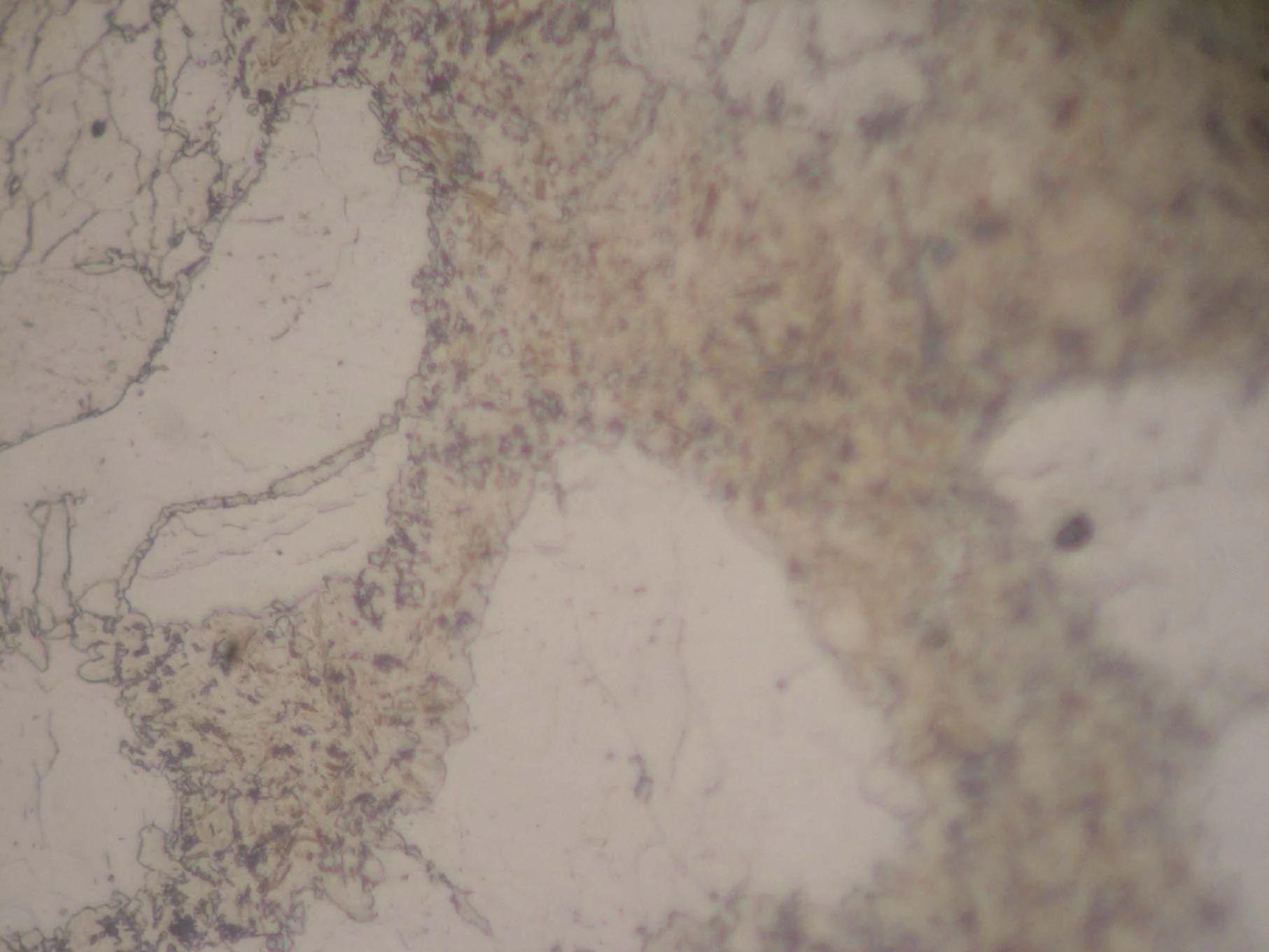

500X的金相图片

A:

金相的评定一般在500倍下评定   所以还是比较认同铁素体+珠光体这一说法   至于屈氏体的说法不敢苟同！！！

组织会不会是铁素体和粒状的贝氏体呢？看图片上，感觉是存在的

750加热？请问你那个是什么钢种啊？钢的AC3是多少啊？试样是多大的啊？750应该没奥氏体化，还是原来的组织，只是渗碳体变粗大了！

低碳低合金钢，碳含量0.14，AC3 797.2℃，试样是Φ10×120mm，还没有达到奥氏体化的温度，但从组织上感觉，会不会有粒状的贝氏体呢？ 但粒状贝氏体的转变温度不是低于珠光体吗？ 或者还是组织就是铁素体和珠光体，只不过珠光体转变没完成，

屈氏体的形貌首先就不符合啊

应该还是原来的组织，你有没有原始样品啊，把原始样品照照晶相，做下对比，有助于分析。

对比过了，原始没经过热处理的，是铁素体和珠光体，不过珠光体组织很明显，是片状的

珠光体中的片层状碳化物球化了，而且发生了明显的偏聚。

工艺类似于球化退火。

那偏聚现象是怎么产生的？能解释下吗？ 工艺处理的时候，是在Gleeble中，卸掉真空后，喷水冷的，这卸真空的过程中，是不是会对试样产生影响

碳化物偏聚其实是系统为了降低能量自发产生的。在高温条件下，碳在动力学上具备了扩散的条件，就会发生扩散，碳化物会向一起偏聚，就产生了你照片上的现象。这在高温服役的珠光体耐热钢上是非常常见的组织劣化现象。
对于后面的真空卸真空的过程，取决于过程的冷却速度，这个可根据具体情况来看。

组织有没有可能是F+B+M，跟它的CCT曲线组织对比有相似的地方

Ac3为 797.2℃
那么750℃应该是出于两相区
保温时的组织是F+A
冷却时F保留，就看A都转变成什么了，有些位置像粒贝，0.14C 水冷不大可能出现珠光体，黑色颗粒不好辨别，可能是碳化物
应该是F+粒贝
金相腐蚀有点深，重新腐蚀下看看

你的材料是什么，知道含C量，大致就可以判断在冷却过程中会形成什么样的组织，白色的是块状铁素体没错，黑色感觉是层片状珠光体，一般用500倍或1000倍光镜看一看

750算是压温，而且保温两分钟，只是很少量的珠光体在晶界和片层处首先溶化，在随后的水冷中应该是生成了马氏体，腐蚀时被腐蚀成较深颜色（晶界的小黑圈）。其余还是原来组织。

750的温度奥氏体化的温度有些低，且保温时间短。估计是奥氏体化不好，保留了原来的组织，只是晶粒变粗大了。

有铁素体没有异议，另一相可能为粒状贝氏体，也可能为粒状组织（珠光体），粒状贝氏体与粒状组织似不好区分。

应该还是铁素体+珠光体。首先没有完全奥氏体化，觉得得到的是铁素体+块状珠光体，只不过渗碳体比较弥散，类似粒状珠光体。

铁素体+粒状珠光体，粒状贝氏体有马奥岛，你的图片上只有球状渗碳体

按提供的工艺，应该为铁素体+少量珠光体+马氏体。
