金相分析:Q690低合金高强钢金相组织分析
目前正在做Q690高强钢组织性能研究,分析一下下述Q690金相组织照片,成分为:0.08%C,0.19%Si,1.53%Mn,0.005%Ni,0.03%Cr,0.002%Mo,0.04%Nb,0.003%B。个人认为是准多边形铁素体+针状铁素体+M-A组元,请指点。
前篇回顾:钢件淬硬层金相标准评级图谱(1-4级)
Q690是材料名称,属于高强度焊接结构钢。
其中Q代表屈服强度,690代表屈服强度值 Q690钢板后面带有不同的等级表示Q690的冲击温度。 D级钢板的冲击为﹣20°C。E级钢板的冲击为﹣40°C。C级钢板的冲击为0°C
Q690D钢板具有较高的屈服强度和抗拉强度,被广泛应用于煤矿机械、工程机械方面。如液压支架、港口起重机、平板运输车等。

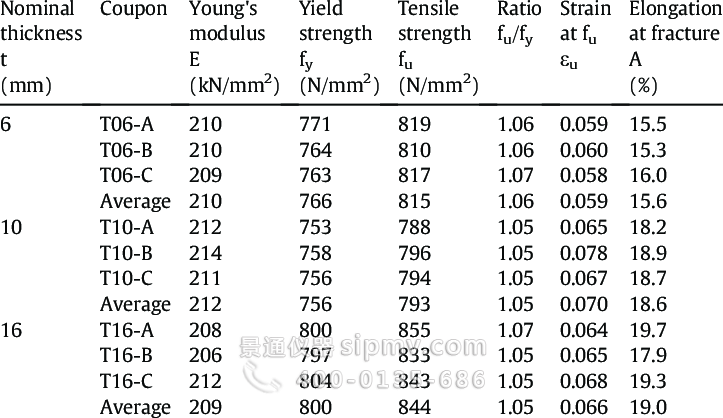

Q690不锈钢板的力学性能
Q:
目前正在做Q690高强钢组织性能研究,求分析一下下述Q690金相组织照片,成分为:0.08%C,0.19%Si,1.53%Mn,0.005%Ni,0.03%Cr,0.002%Mo,0.04%Nb,0.003%B。个人认为是准多边形铁素体+针状铁素体+M-A组元,请指点。

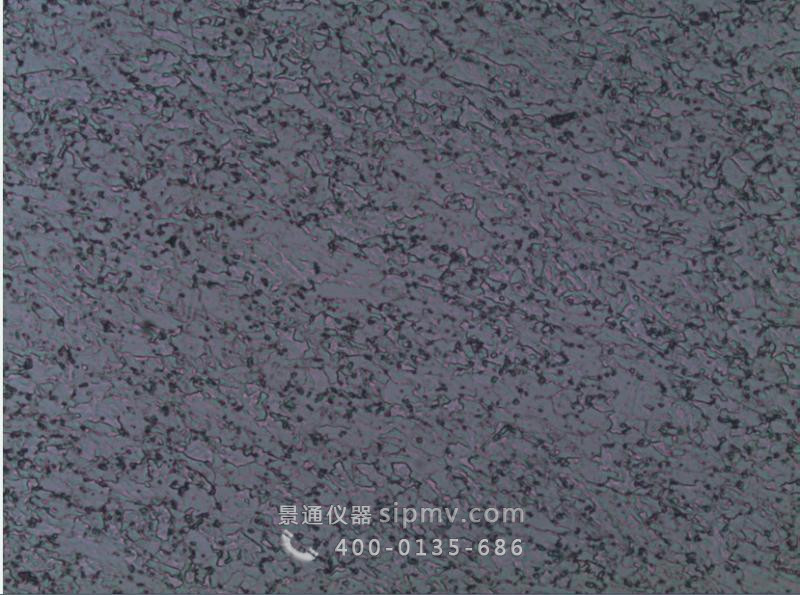

第一张图的放大倍数是500倍,平均硬度255左右
金相显微镜放大500倍拍摄
A:
索氏体和马氏体有时很难辨认,这需要冷却速率作为一定的判断依据,并且从图中还可以有珠光体的存在。
猜测为255HB 这个硬度的话,由图1俺判断为铁素体+珠光体!

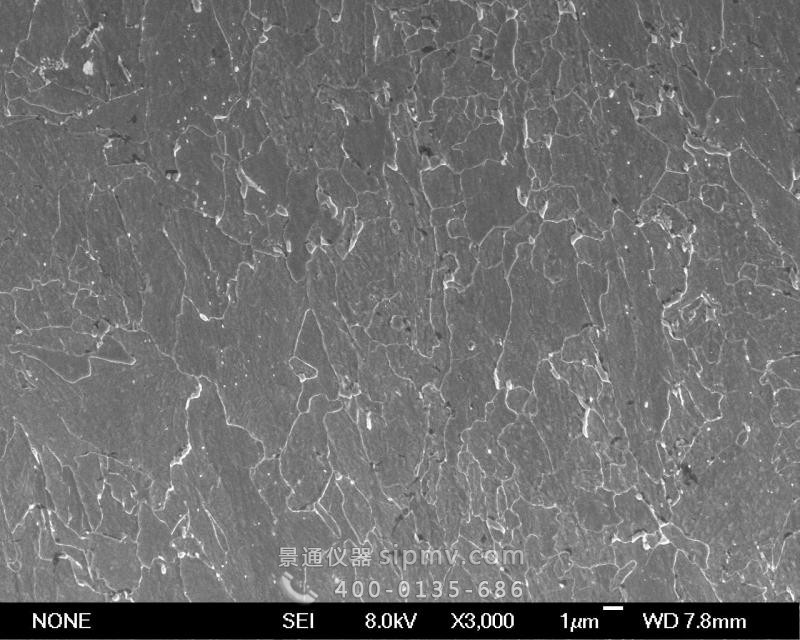

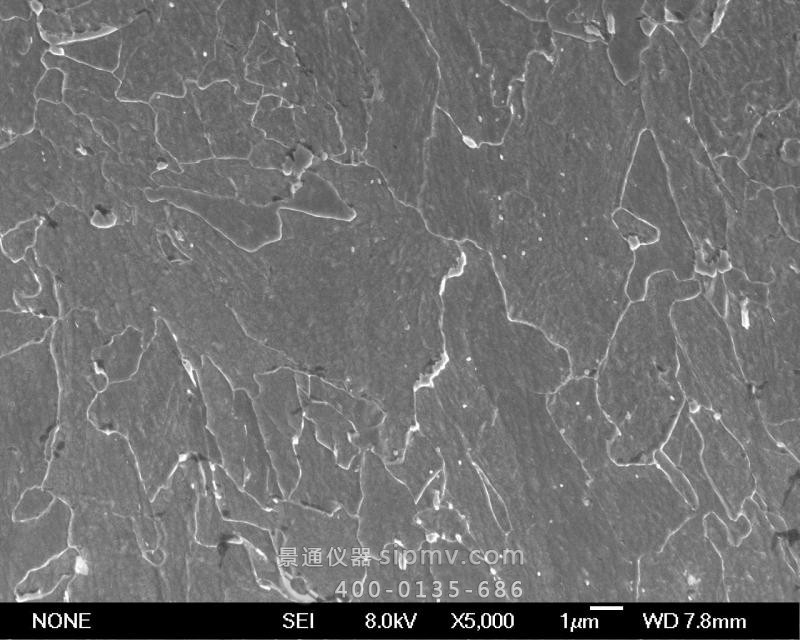

是255Hv,至于扫描电镜中白色点状和快涨,有可能是退化珠光体
铁素体+粒状贝氏体,粒B放大看就是M——A组元。M-A组元的形态和分布影响性能结果。
准多边形铁素体和MA岛,白色的即为MA组织
