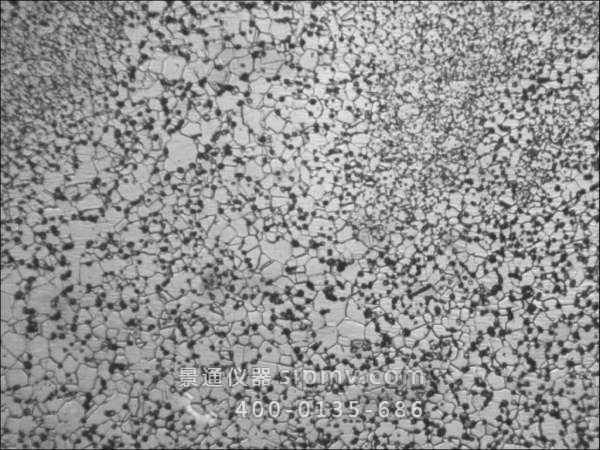

材料为高温合金，图片中的黑色小点是怎么出现的？
应该是腐蚀产生的脏东西，建议：腐蚀完了以后可用干净的抛光布+清水，将试样再轻抛一下。可以放到扫描电子显微镜下面看看那些黑点是不是孔洞之类的缺陷？如果是，那就是材料本身的缺陷了。
最好有未经腐蚀的金相照片，对比了才知道是不是腐蚀的结果，另外，图中的黑色圆点几乎都是在晶界上的，应该是析出物。
有可能是析出相把，腐蚀的时间和试剂浓度都放小点，轻微腐蚀下再去电镜下看，有可能被你腐蚀掉了。空洞是可能的吧，这么大量的空洞，那说明材料也太差了，铸造合金空洞也没这么多吧。
从图上看应该为碳化物或者其他的析出，腐蚀的比较深，把碳化物腐蚀掉了，你应该主要是想把晶界腐蚀出来吧，所以腐蚀较重，可以考虑腐蚀的轻一些再观察，看是否还有此类黑洞，如果还这样，可以考虑换其他腐蚀液试试！
硬质合金的观点来看，就很像是析出相，我们的制品腐蚀过后有些析出相就这个样子。这是电化学腐蚀吧，改用化学腐蚀试试看。
高温合金研究设备支持：
