上篇回顾：钛合金金相图片上的黑点如何去除?
Mg-6wt.%Al-5wt.%Pb合金400摄氏度均匀化退火24小时的金相照片，放大100倍。为什么会出现晶粒大小不均匀？是不是合金元素分布不均匀造成的？该合金在均匀化退火过程中晶粒不会长大。还有，晶界处黑色的是什么？是不是铸造缺陷？

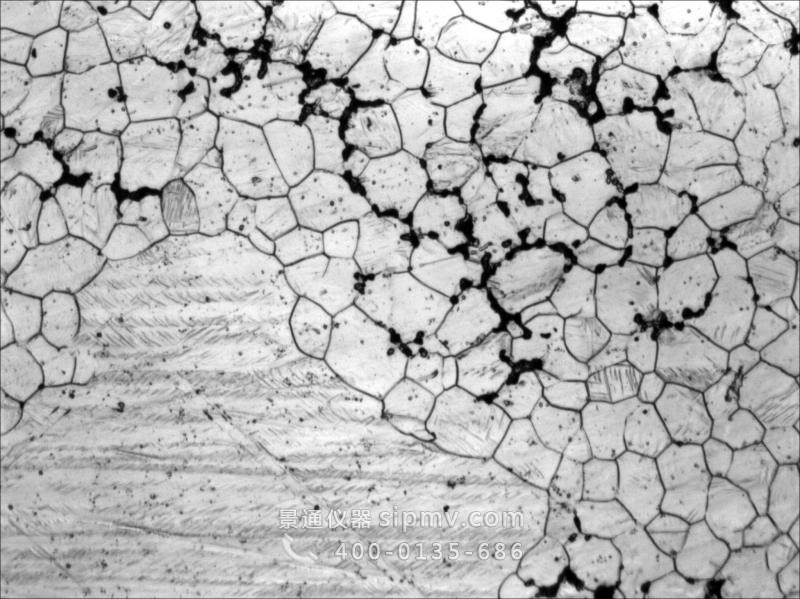

Mg-6wt.%Al-5wt.%Pb合金400摄氏度均匀化退火24小时的金相照片

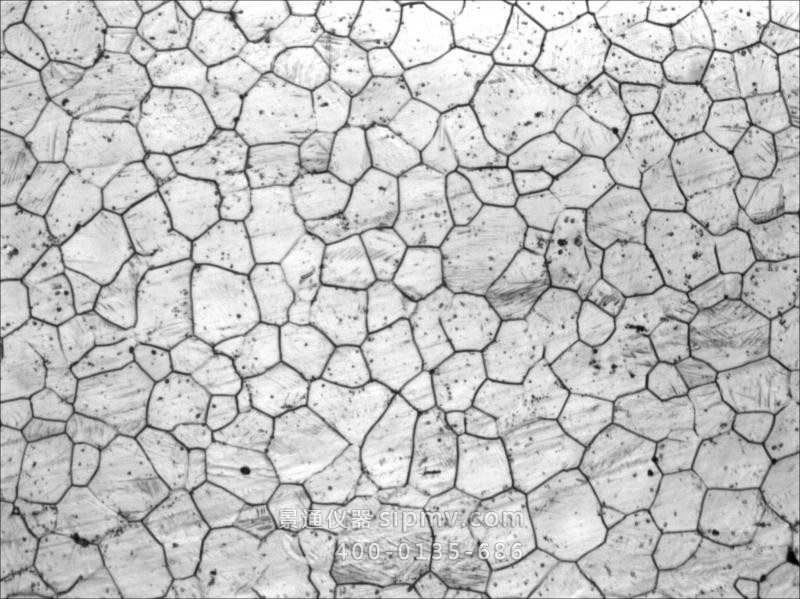

Mg-6wt.%Al-5wt.%Pb合金400摄氏度均匀化退火24小时的金相照片

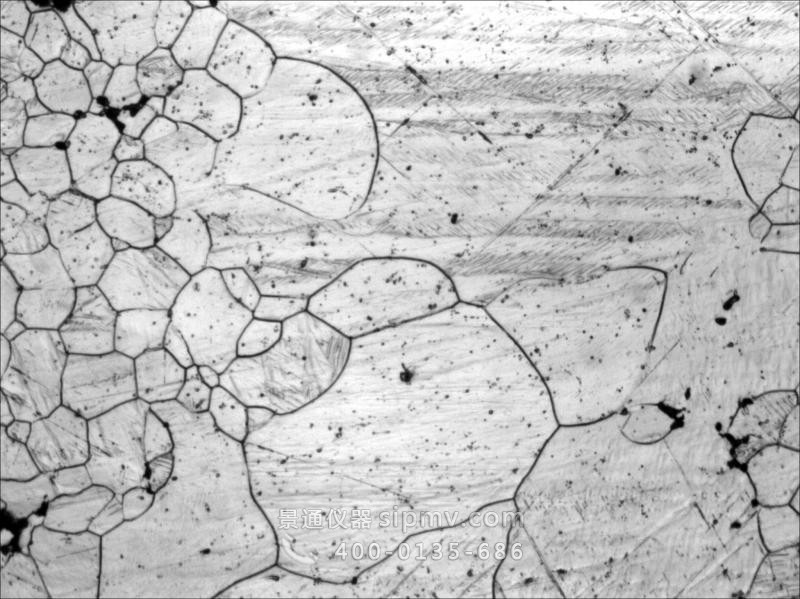

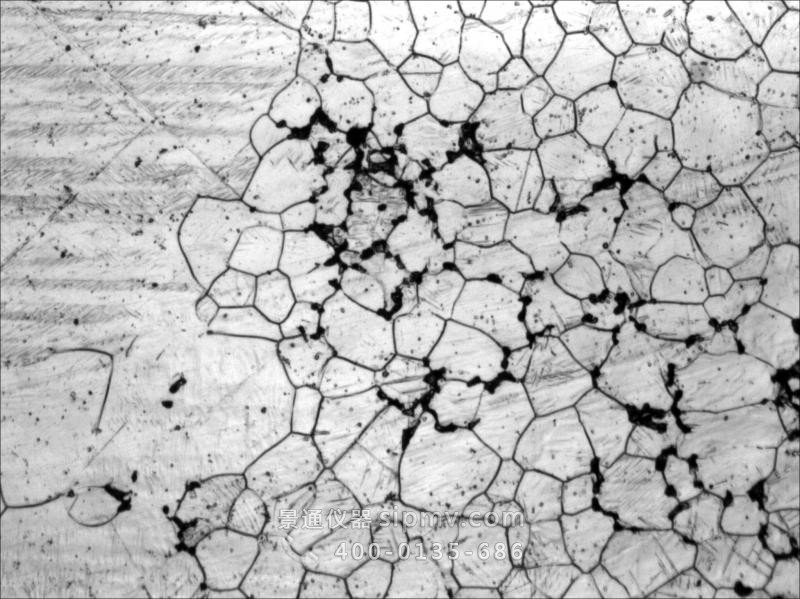

Mg-6wt.%Al-5wt.%Pb合金400摄氏度均匀化退火24小时的金相照片
黑色的应该是析出相，就是一些Mg与其他合金元素的化合物。
均匀化退火主要是消除凝固时产生的偏析，一般是高温长时间加入，晶粒粗大是必然的。黑色应该不是铸造缺陷，可能是Al-Pb相，在400℃，Al-Pb已经有液相出现了
晶界处产生黑色是在试样的表层还是心部？像这样局部产生的很有可能是析出相。重新抛光浸蚀再看看，是否还存在。晶粒大小不同应该和元素的偏析相关。
黑色是在心部，感觉这个材料只有一种第二相，那就是Mg17Al12，但该第二相在均匀化退火过程中已经溶解。黑色的东西还真不好说是什么?不过在这里，Mg是不会和Pb形成化合物的。Mg和Al形成的化合物Mg17Al12在均匀化退火过程中已发生溶解。理论上这应该是单相组织。
相关产品推荐：
- 金相显微镜 http://www.sipmv.com/products/microscope/mm/
- E3ISPM系列相机 http://www.sipmv.com/products/camera/cmos/e3ispm/
