目镜和显微镜的视场直径有什么关系?

目镜的视场直径(用符号D目表示)是指受目镜中视场光栏的限制从目镜中能看到的由物镜所成初象的最大直径。对视场光栏在场镜和接目镜之间的(负型)目镜来说,D目即为目镜视场光栏对场镜所成象的直径。

前篇回顾:聊聊金相显微镜最具代表性的四种目镜

目镜的视场直径(用符号D目表示)是指受目镜中视场光栏的限制从目镜中能看到的由物镜所成初象的最大直径

目镜和显微镜的视场直径

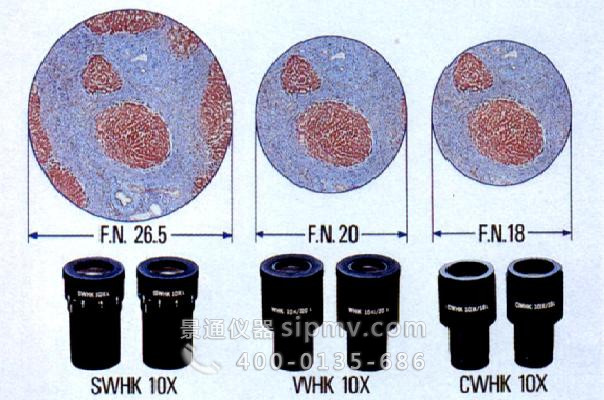

不同直径的目镜下看到的视场范围也不一样

对视场光栏在场镜和接目镜之间的(负型)目镜来说,D目即为目镜视场光栏对场镜所成象的直径。

对视场光栏在场镜和接目镜之外的(正型)目镜来说,D目即为目镜视场光栏的直径。

金相显微镜的物方视场直径D显表示在试样上经显微镜成象的最大范围是以D显为直径的圆,因此有

目镜和显微镜的视场直径

式中 |β|  - 物镜垂轴放大率的绝对值,即物镜的放大倍数。

D显D目——分别为显微镜、目镜的视场直径。

例如视场直径D目13.59毫米的目镜和10倍45倍100倍等物镜配合使用时,按公式(2—19)算出显微镜的视场直径D显分别为1.40.30.14毫米。
