金相显微镜的系统结构及使用注意事项

金相显微镜是专门用于观察金属和矿物等不透明物体金相组织的显微镜。这些不透明物体无法在普通的透射光显微镜中观察,故金相和普通显微镜的主要差别在于前者以反射光照明,而后者以透射光照明。在金相显微镜中照明光束从物镜方向射到被观察物体表面,被物面反射后再返回物镜成像。这种反射照明方式也广泛用于集成电路硅片的检测工作。

金相显微镜是专门用于观察金属和矿物等不透明物体金相组织的显微镜。这些不透明物体无法在普通的透射光显微镜中观察,故金相和普通显微镜的主要差别在于前者以反射光照明,而后者以透射光照明。在金相显微镜中照明光束从物镜方向射到被观察物体表面,被物面反射后再返回物镜成像。这种反射照明方式也广泛用于集成电路硅片的检测工作。

金相显微镜的结构​

​正置金相显微镜

正置金相显微镜的光学光路原理

正置金相显微镜的结构

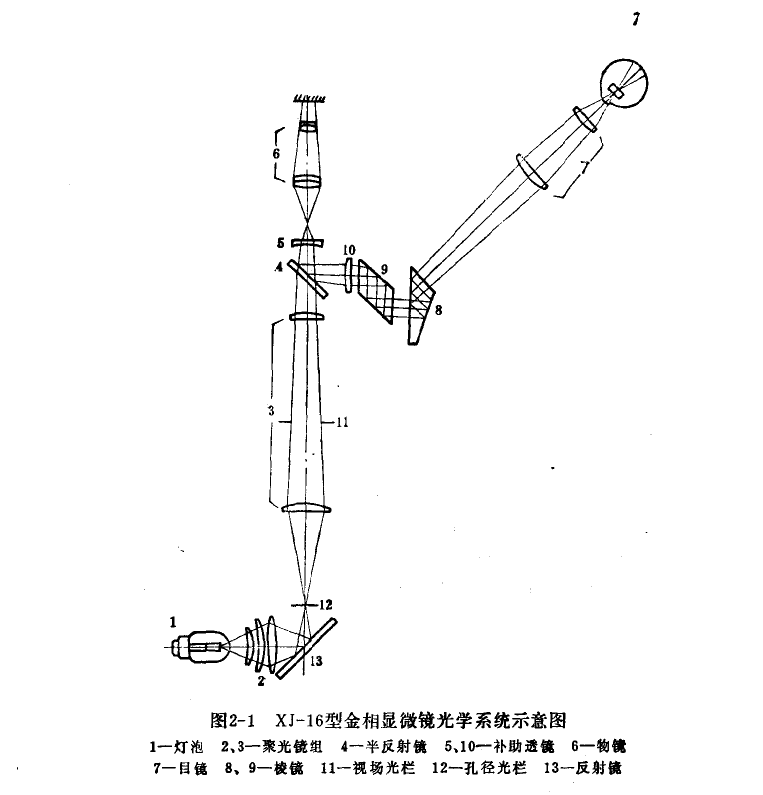

图为景通公司生产的正置型金相显微镜光学系统示意图。由灯泡1发出的光线,经过聚光镜组2及反射镜13被会聚在孔径光栏12上,随后经过聚光镜组3,穿过半反射镜4后经补助透镜5再度将光线会聚在物镜6的象方焦平面上,最后光线通过物镜,用平行光照亮试样,使其表面得到充分而均匀的照明。从试样反射回来的光线复经物镜6、补助透镜5、半反射镜4、补助透镜10以及棱镜9和棱镜8成一放大实象,该象被目镜7再度放大。

从图2-1所示光学系统可以看出,金相显微镜的光学系统大致可分为三个主要部分:

  • 照明系统——给试样被观察表面以均匀充足的照明,建立显微镜最佳工作条件;

  • 物镜系统——将试样金相组织结构成一清晰的、反衬度高的放大实像;

  • 目镜系统——用以观察试样经物镜初步放大的实像,目镜实质上是观察物镜所成实象的放大镜。

倒置金相显微镜


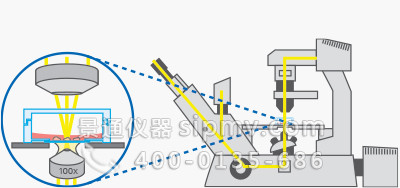

倒置金相显微镜的结构

倒置显微镜优点是制样容易,倒置工业显微镜只需要将观察的样品表面磨平即可,而且载物台上方空间大,允许放大的工件;倒置生物显微镜可以放置培养皿用来观察活细胞等样品.

调焦机构


金相显微镜的调焦机构

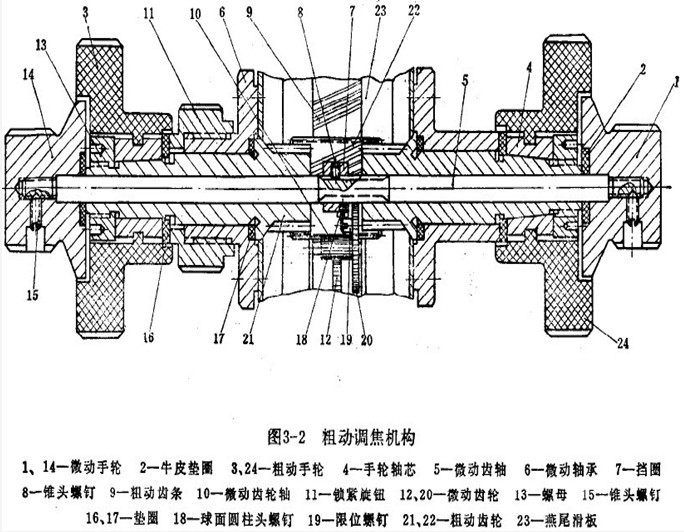

进行金相检验时,为了获得清晰的物像,必须调好物镜与金相试样之间的距离,这就是调焦;用来实现调焦的机械装置,就称为调焦机构。

调焦机构包括粗动调焦和微动调焦两部分。粗动调焦机构是在显微操作时作快速调焦用的。而微动调焦机构,是作进一步精确调焦用的。对于景深小的高倍物镜,微动调焦机构是必不可少的。同时,只有粗调和微调机构的互相配合和运用,方可以得到满意的调焦效果。

金相显微镜的使用注意事项

  1. 根据观察试样所需的放大倍数要求,正确选配物镜和目镜,分别安装在金相显微镜物镜座上和目镜筒内。
  2. 调节载物台中心与物镜中心对齐,将制备好的试样放在载物台中心,需要注意的是观察面需要对着金相显微镜物镜,如果您使用的是倒置金相显微镜您需要把试样的观察表面应朝下,反之如果是正置金相显微镜则需要把试样的观察表面向上。
  3. 将金相显微镜电源插头插在220V的电源插座上,并打开光源开关,使灯泡发亮。
  4. 转动金相显微镜粗调焦手轮,降低载物台,使试样观察表面接近物镜;然后反向转动粗调焦旋钮,升起载物台,使在目镜中可以看到模糊形象;最后转动微调焦手轮,直至影象最清晰为止。
  5. 适当调节孔径光阑和视场光阑,选用合适的滤镜片,以获得理想的物像。
  6. 前后左右移动载物台,观察试样的不同部位,以便全面分析并找到最具代表性的显微组织。
  7. 观察完毕后应将光源调至最暗处并关闭电源,以延长灯泡使用寿命。
  8. 实验结束后,应小心卸下金相显微镜物镜和目镜,并检查是否有灰尘等污染,如有污染,应及时用镜头纸轻轻擦试干净,然后放入干燥器内保存,以防止潮湿霉变。显微镜主机也应随时盖上防尘罩。
