金相显微镜图像与SEM透射电镜图像有什么区别?

对于低碳钢,金相图像是光学图像,奥氏体、铁素体,图像对比非常鲜明。但是二次电子像能看到什么呢?透射电镜的结果也是非常清晰的,为什么?

前篇:铁基合金组织中亚共晶组织和过共晶组织哪个硬度更高?

对于低碳钢,金相图像是光学图像,奥氏体铁素体,图像对比非常鲜明。但是二次电子像能看到什么呢?透射电镜的结果也是非常清晰的,为什么? 在金相上还能比较清晰的分清组织,但是SEM上我却分不清楚了,得不出什么信息了。是制样有问题吗?

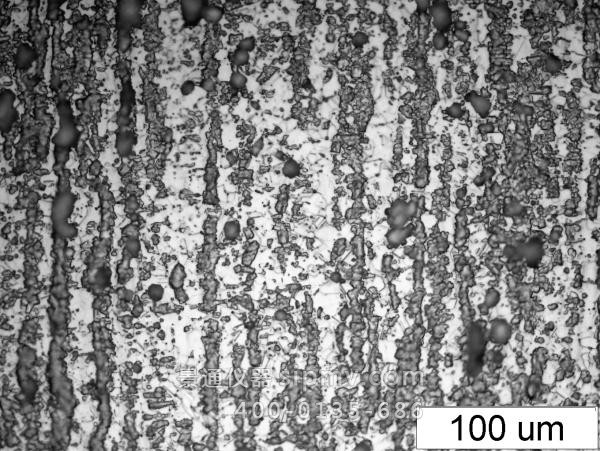

光学金相显微镜五百倍放大的奥氏体组织

图1为光学金相显微镜五百倍放大的奥氏体组织

AFA不锈钢固溶组织的OM像、SEM像和第二相的EDS

图2 AFA不锈钢固溶组织的OM像、SEM像和第二相的EDS

这有点像是在问数码相机光学显微镜的区别。。SEM可观察表面形貌,还能与EDS结合,简单分析成分。TEM更是可以观察细微物质结构甚至结构缺陷。sem还可以看组织,能得到倍数大图片质量高的组织照片,在制样上的要求也不是很高,也能看清组织中的相。

金相照片放大倍数最大为1000倍吧,看的是整体组织,就是一个人的全身照而已;扫描照片可以放大到10000倍以上,看的是更加微观的组织,就像一个人的免冠一寸照片一样;而透视照片放大倍数就更大了,可以看到组织缺陷之类非常细微的东西了,就像我在你脸上挑疤痕、挑痣一样。还有重要的一点,金相显微镜的景深浅。要求试样尽可能得平,否则会造成照片局部不清晰。而SEM、TEM就没有这个问题了,可以清晰成像。但是,TEM试样,尤其是金属薄片试样,制样难度很大,尤其是当样品较脆的时候。

从样品表面平整度,原子序数(化学成份)和晶体取向三方面信息分析差别。
