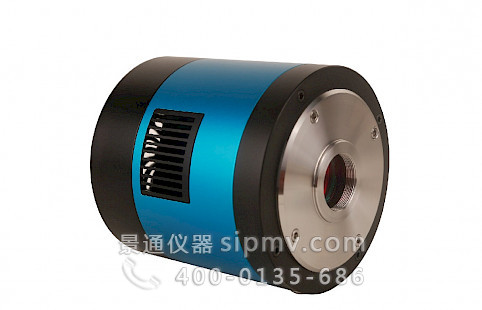

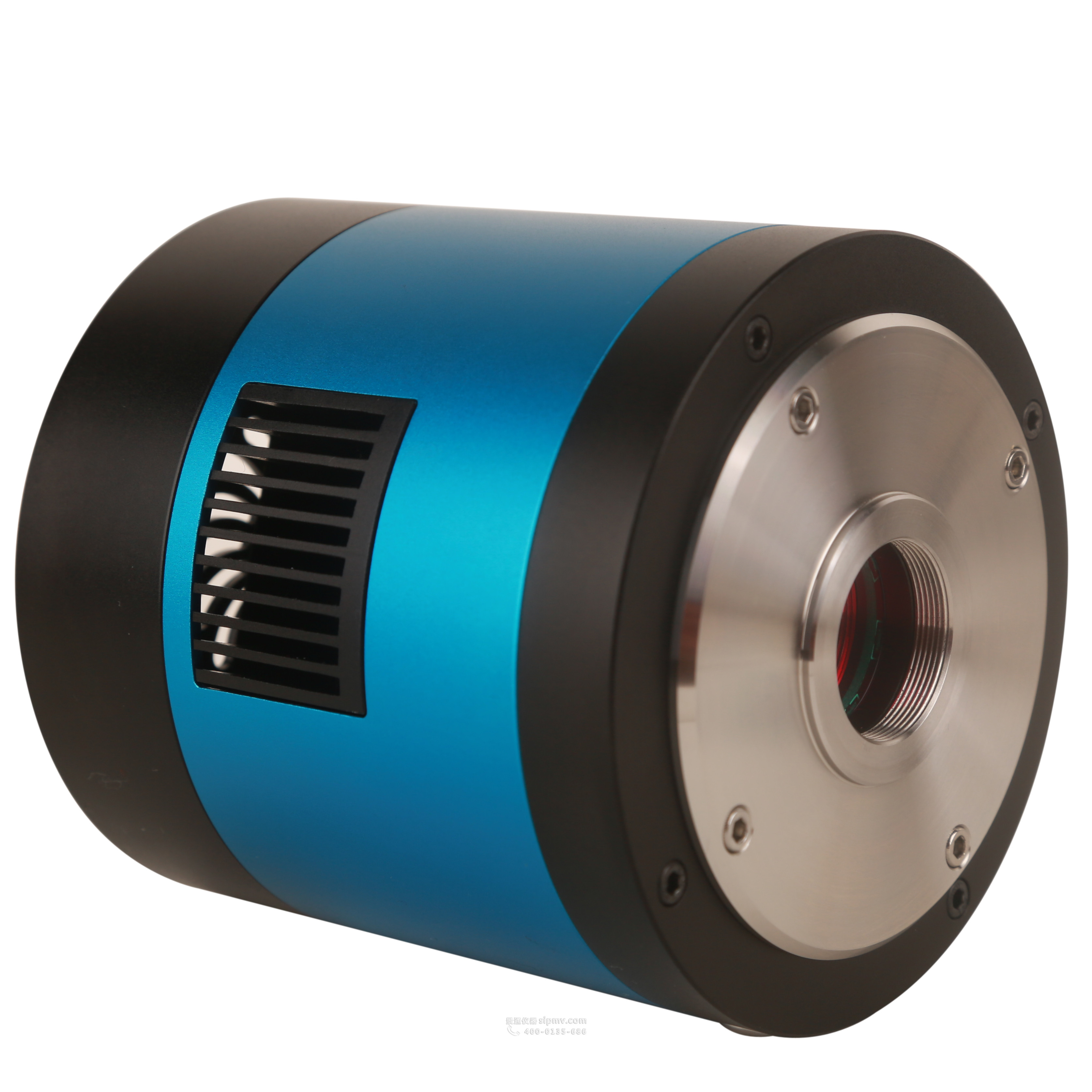

MTR3CCD系列温度可控C接口USB3.0 CCD相机

MTR3CCD相机采用半导体制冷技术Microscope Temterature Regulated USB3.0 CCD camera )以确保索尼ExView HAD CCD或HAD CCD传感器（或图像拾取装置）工作温度在环境温度30~50度以下。MTR3CCD这一技术会大大提高图像的信噪比，降低图像噪声。

数据传输接口类型: USB 3.0
图像色彩: 彩色

咨询本型号配置咨询获取资料

选型前建议核对样品、观察方式与成像接口。也可直接拨打 0512-62752246 沟通需求。

产品介绍

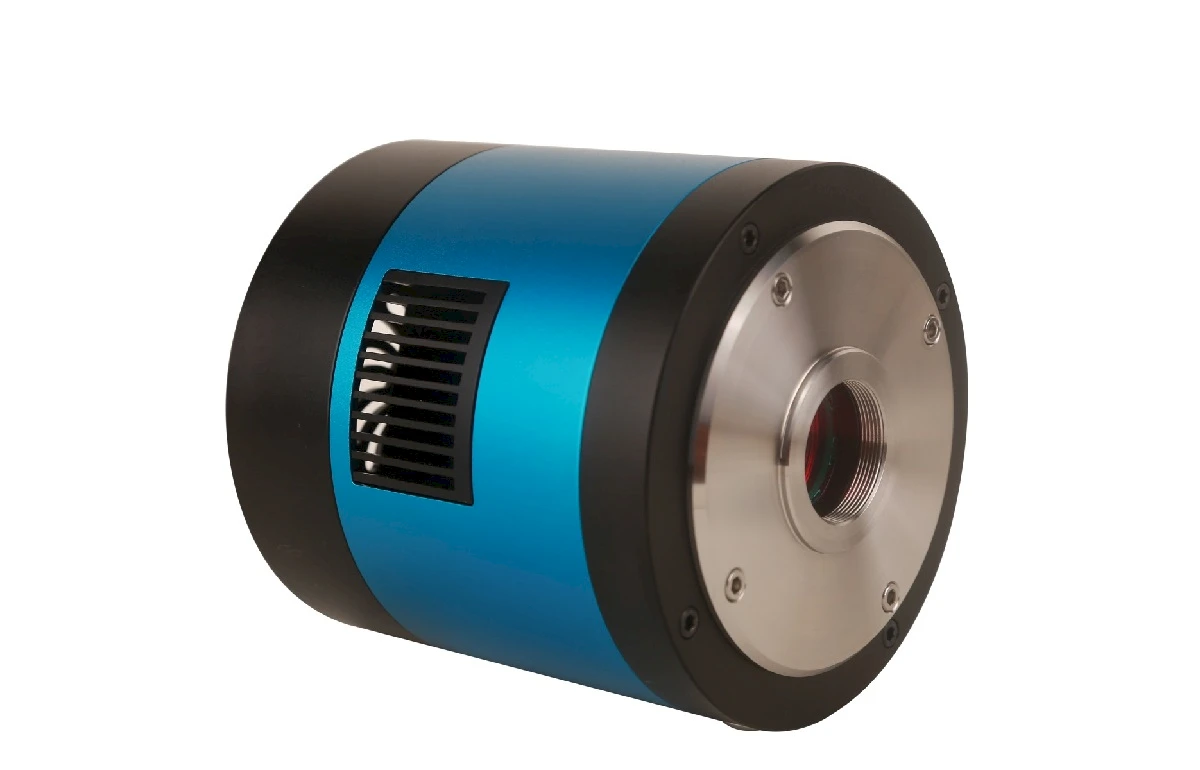

MTR3CCD系列温度可控C接口USB3.0 CCD相机

采用SONY EXview或Super HAD技术的C接口CCD相机，分辨率有1.4M~6M等多种；
精巧设计高性能TE制冷结构，带电子控制风扇；
TE制冷系统确保传感器温度比环境低45℃左右；
灵巧结构，确保高效散热并具有防结雾功能；
支持长达12小时曝光，保证捕获弱荧光图像；
USB3.0接口5Gbit/秒，确保高传输速率；
Ultra-Fine颜色引擎确保颜色精准再现；
随相机提供高级视频与图像处理应用软件 ToupView；
提供Windows/Linux/OSX多平台SDK；
支持原生C/C++，C#/VB.NET，Directshow，Twain，LabviewAPI

景通仪器的MTR3CCD相机采用半导体制冷技术Microscope Temterature Regulated USB3.0 CCD camera )以确保索尼ExView HAD CCD或HAD CCD传感器（或图像拾取装置）工作温度在环境温度30~50度以下。MTR3CCD这一技术会大大提高图像的信噪比，降低图像噪声。

MTR3CCD首次采用集成热管散热器技术将热量传递到相机外壳散热片上，相比采用铜块接触导热技术，效率要高50%以上。散热片体积大，因此不需风扇，这样可以以确保相机稳定无振动。数据传输通过USB2.0快速传输协议接口实现。

MTR3CCD系列相机的分辨横跨140万~600万，随机附送ToupView高级视频与图像处理软件，并提供Windows/Linux/OSX multiple platform SDK；Native C/C++，C#/VB.NET，DirectShow，Twain控制API等。该系列相机可用于弱光或荧光图像的拍摄与分析，具有广泛的应用。

订购代码	传感器型号/尺寸	像素(μm)	G光灵敏度暗电流	FPS/分辨率	合并模式	曝光时间
MTR3CCD06000KPA MP106000A	6.0M/ICX694AQG(C) 1"(14.6x12.8)	4.54x4.54	880mv with 1/30s 8mv with 1/30s	7.5@2748x2200 14@2748x1092	1x1	0.22ms~3600s
MTR3CCD06000KMA MM106000A	6.0M/ICX694ALG(M) 1"(14.6x12.8)	4.54x4.54	1000mv with 1/30s 8mv with 1/30s	7.5@2748x2200 14@2748x1092	1x1	0.22ms~3600s
MTR3CCD02800KPA MP102800A	2.8M/ICX674AQG(C) 2/3"(10.7x9.2)	4.54x4.54	800mv with 1/30s 4mv with 1/30s	15@1940x1460 18@1932x1092	1x1	0.12ms~3600s
MTR3CCD02800KMA MM102800A	2.8M/ICX674ALG(M) 2/3"(10.7x9.2)	4.54x4.54	950mv with 1/30s 4mv with 1/30s	15@1940x1460 18@1932x1092	1x1	0.12ms~3600s
MTR3CCD01400KPA MP101400A	1.4M/ICX825AQA(C) 2/3"(10.7x8.7)	6.45x6.45	2000mv with 1/30s 4mv with 1/30s	25@1360x1024	1x1	0.12ms~3600s
MTR3CCD01400KMA RM101400A	1.4M/ICX825ALA(M) 2/3"(10.7x8.7)	6.45x6.45	2000mv with 1/30s 4mv with 1/30s	25@1360x1024	1x1	0.12ms~3600s

硬件其他配置信息
光谱响应范围	380-650nm (有红外截止滤光片情况下)
白平衡	ROI 白平衡/手动Temp-Tint调整
色彩还原技术	Ultra-Fine颜色处理引擎
捕获/控制API	原生 C/C++, C#, Directshow, Twain, Labview
记录方式	图像和视频
制冷方式*	双级循环式热电制冷系统，低于环境温度３０~50度以下
相机工作环境
工作温度（摄氏度）	-10℃~50℃
贮存温度（摄氏度）	-20℃~60℃
工作湿度	30~80%RH
贮存湿度	10~60%RH
供电电源	相机通过USB接口供电制冷模块通过外部电源供电，DC12V，3A
软件运行环境
操作系统	Microsoft Windows XP / Vista / 7 /8 (32 & 64 bit) OS X (Mac OS X), Linux
计算机配置	CPU：Intel Core 2 2.8GHz或更高
	内存：2GB或更大
	USB接口：USB2.0高速接口
	显示器：17"或以上
	CD-ROM

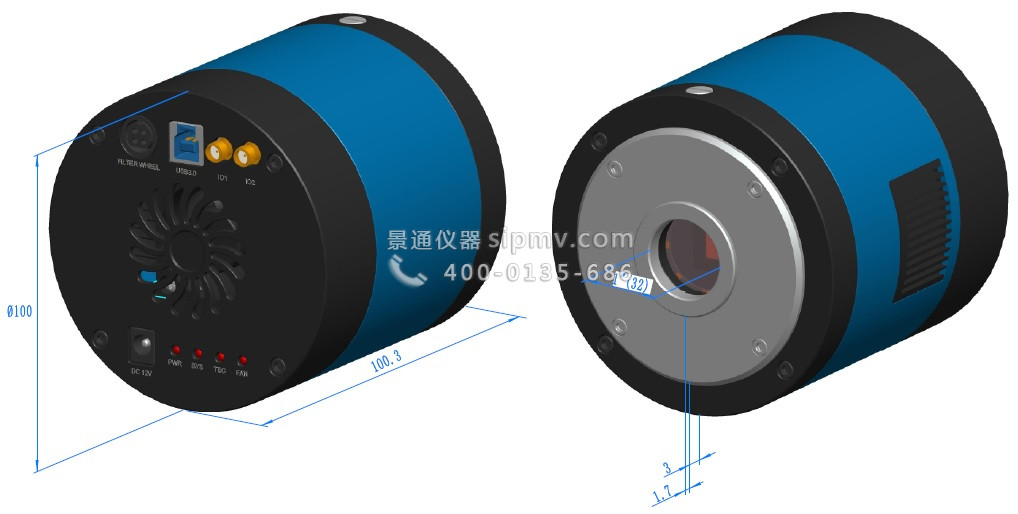

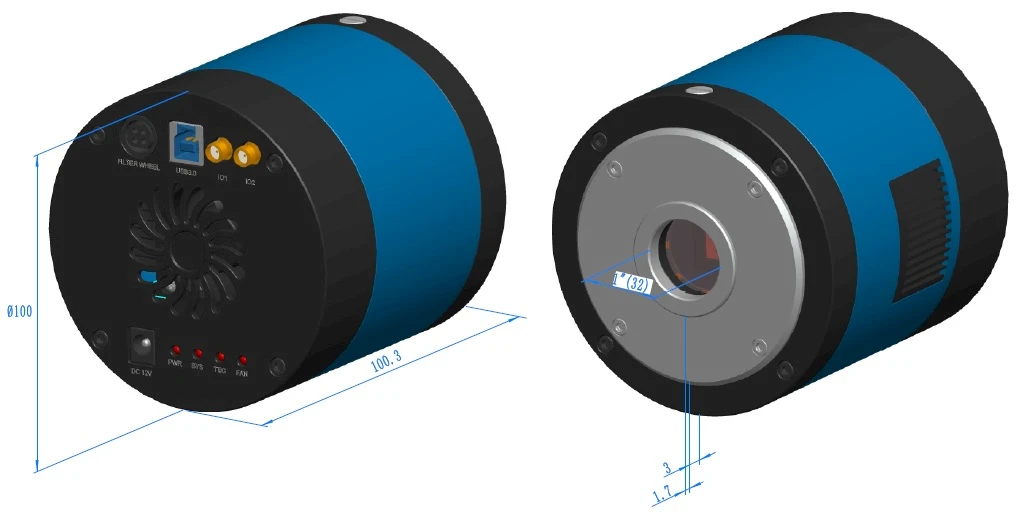

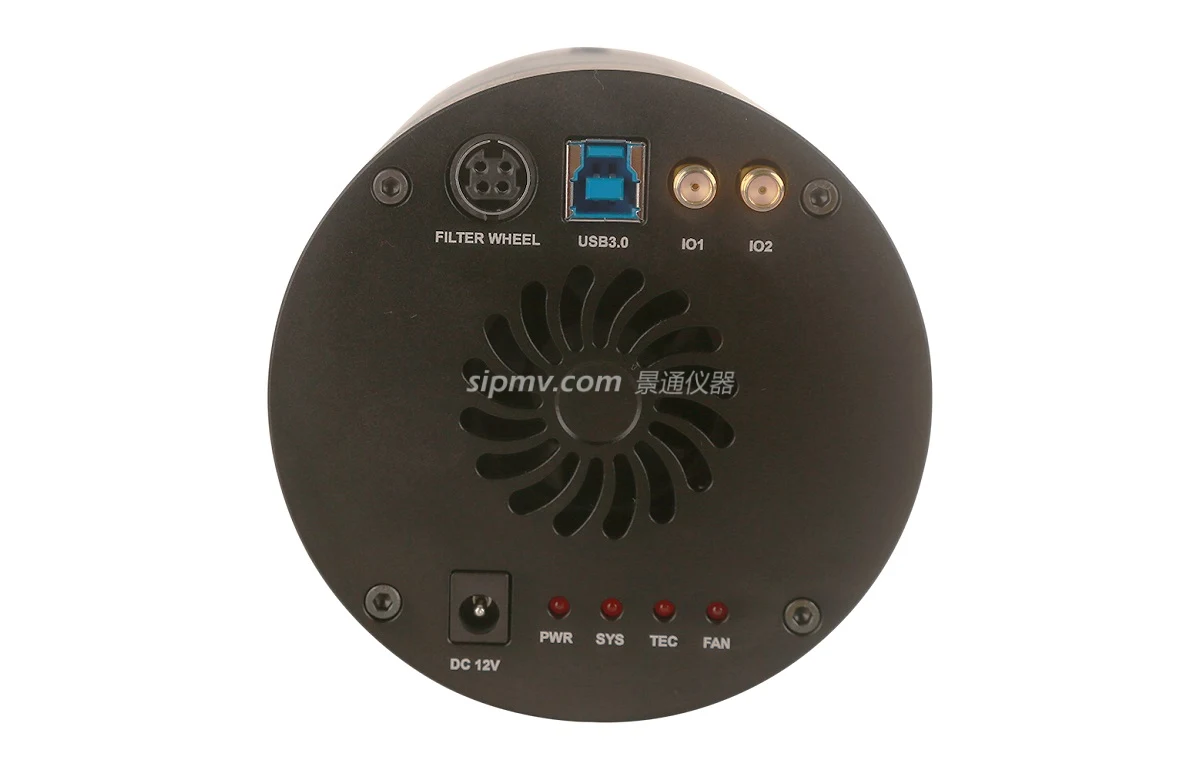

SCCCD系列C接口显微镜冷CCD摄像头外形尺寸

相机壳体由坚硬铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，景通仪器的TE制冷相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

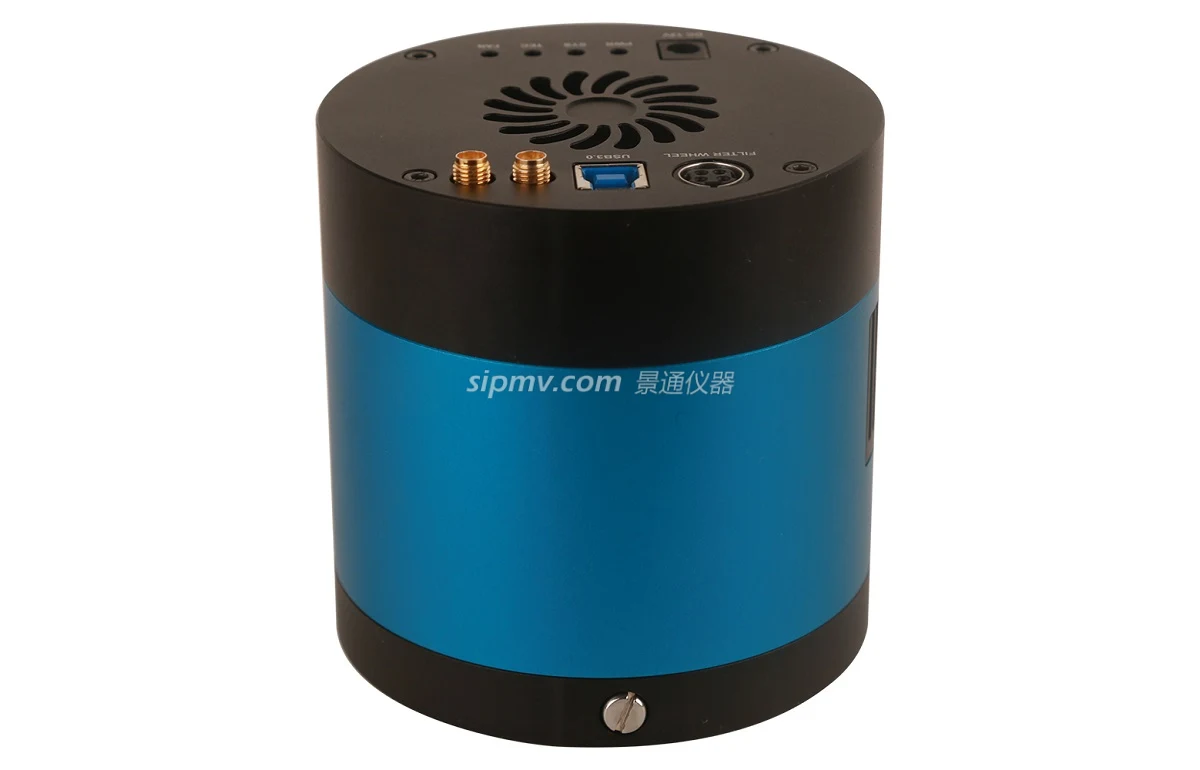

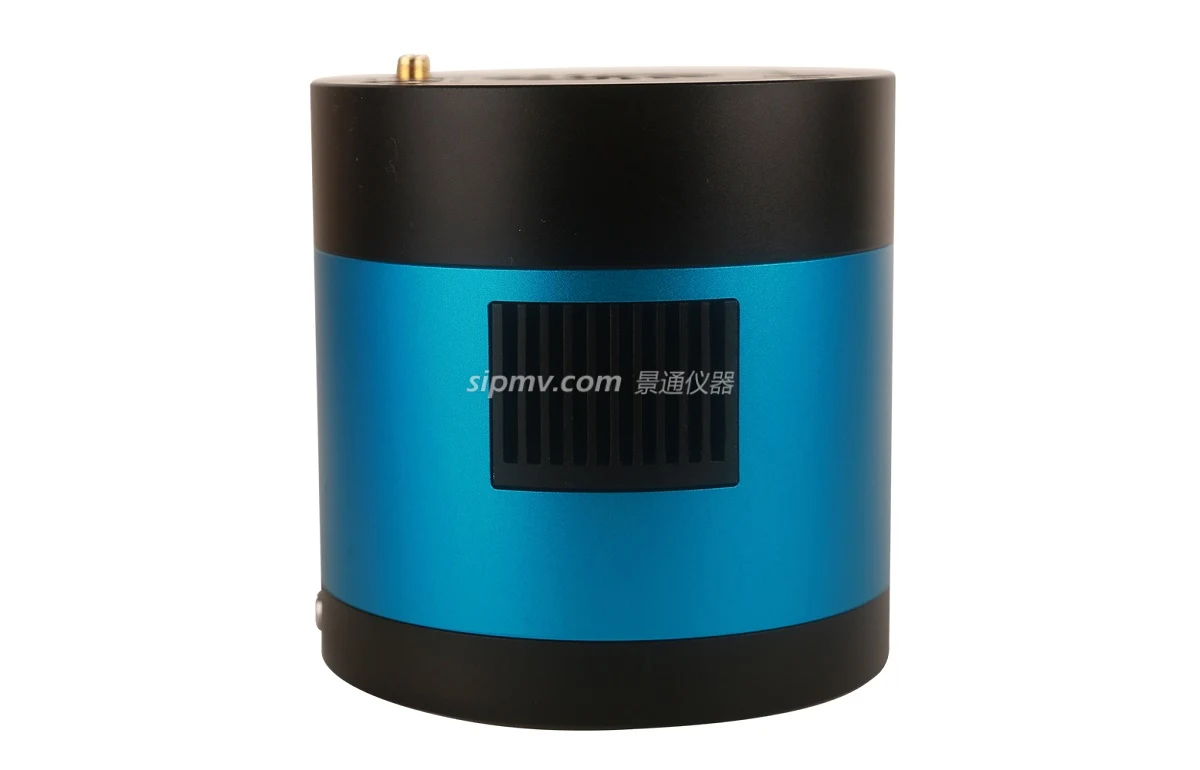

实拍图片

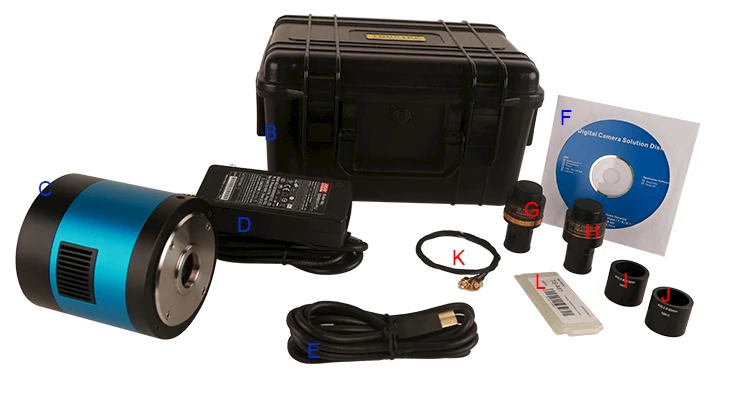

包装清单

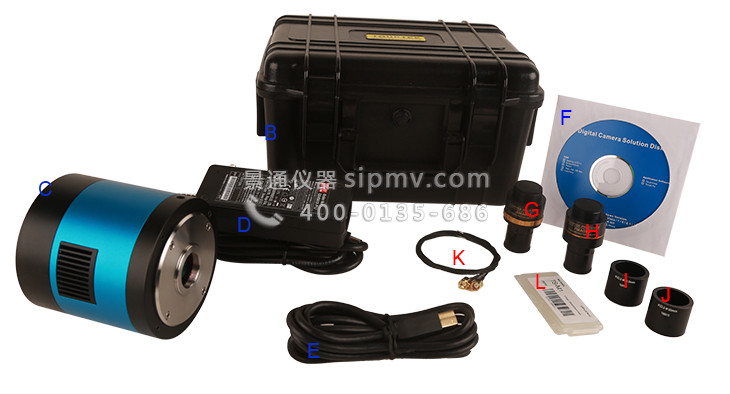

MTR3CCD系列温度可控C接口USB3.0 CCD相机装箱清单

标准包装清单
A	包装箱规格：L:50cm W:30cm H:30cm(20pcs, 12~17Kg/纸箱, 0.045m3)，上图中未给出
B	3-A仪器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；外包装纸箱尺寸：L:28.2cm W:25.2cm H:16.7cm
C	MTR3CCD系列相机
D	电源适配器：输入AC100~240V,50Hz/60Hz;DC12V/3A
E	高速USB3.0 A公到B公镀金头数据线/2.0m
F	CD (Driver & utilities software, Ø12cm)
可选附件
G	可调焦式目镜筒适配器	C接口转 Dia.23.2mm目镜筒 (请根据你的相机与显微镜选择其中之一)	108001/AMA037 108002/AMA050 108003/AMA075
G	可调焦式目镜筒适配器	C接口转 Dia.31.75mm目镜筒 (请根据你的相机与望远镜选择其中之一)	108008/ATA037 108009/ATA050 108010/ATA075
H	固定式目镜筒适配器	C接口转 Dia.23.2mm目镜筒 (请根据你的相机与显微镜选择其中之一)	108005/FMA037 108006/FMA050 108007/FMA075
	固定式目镜筒适配器	C接口转 Dia.31.75mm目镜筒 (请根据你的相机与望远镜选择其中之一)	108011/FTA037 108012/FTA050 108013/FTA075
	注意：对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
I	108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
J	108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
K	相机外触发控制线
L	测微尺	106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.)； 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

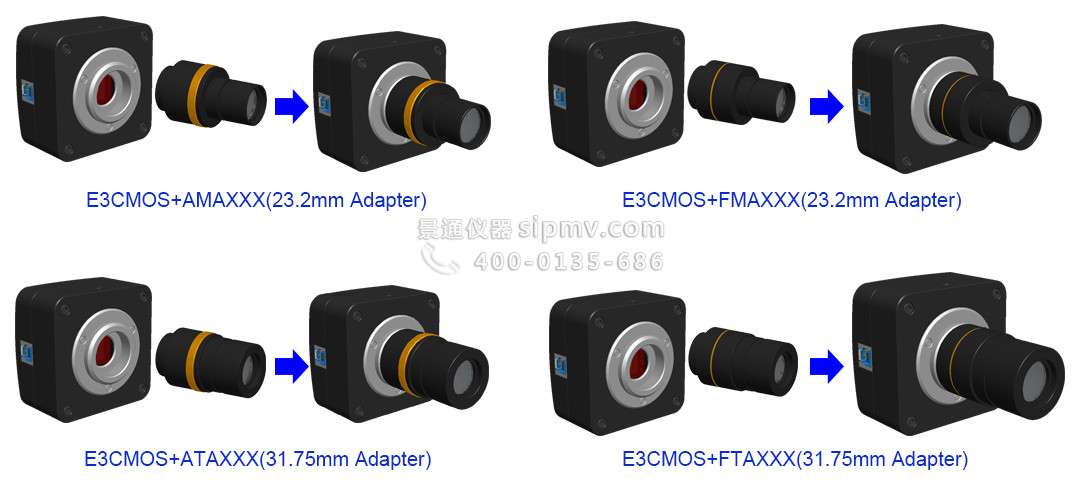

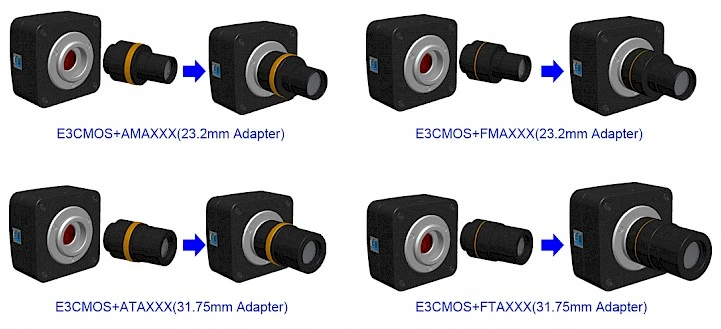

MTR3CCD系列温度可控C接口USB3.0 CCD相机扩展成显微与天文相机

Extension	Picture
C接口相机		机器视觉；医学成像；半导体设备；测试仪器；文件扫描仪；2D码扫描仪；Web相机或视频监控；显微成像
显微相机
