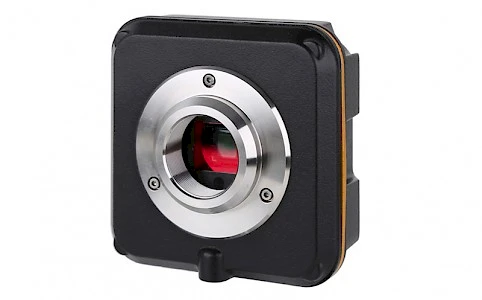

L3CMOS 显微镜C接口相机系列

L3CMOS系列相机壳体由坚硬铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，景通仪器的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

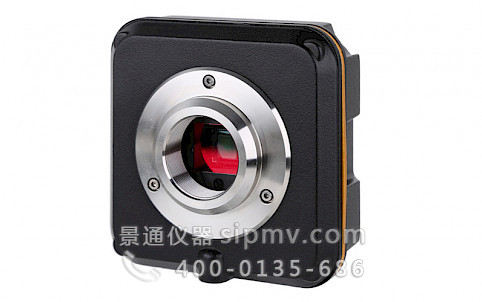

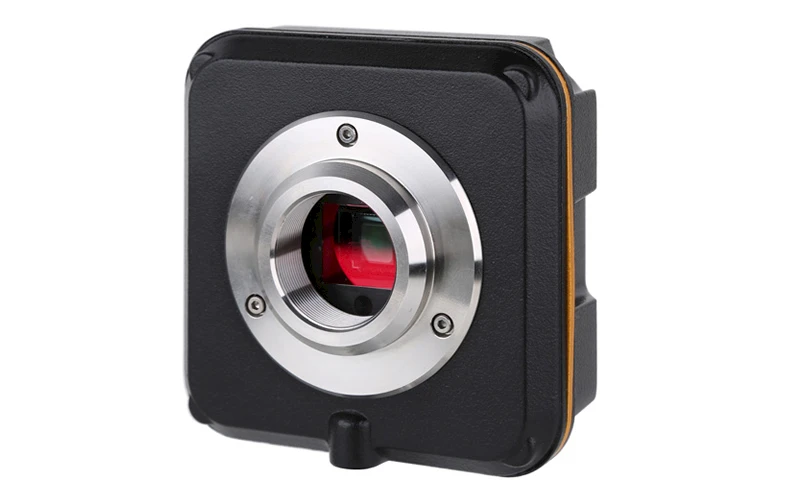

L3CMOS 显微镜C接口摄像头USB3.0 CMOS相机
棉花纤维 苍蝇翅膀装片 棉花叶横切

产品信息

L3CMOS 显微镜C接口摄像头USB3.0 CMOS相机产品特点

  • 采用Aptina CMOS传感器的C接口CMOS相机;
  • 分辨率横跨1.2M~14M等多种;
  • 板上集成大容量存贮芯片，确保数据同步传输、高帧率以及稳定性;
  • 高效散热结构，确保低噪声图像;
  • USB3.0接口确保高传输速率;
  • Ultra-Fine颜色引擎确保颜色精准再现;
  • 随相机提供高级视频与图像处理应用软件ToupView;
  • 提供Windows/Linux/OSX多平台SDK;
  • 支持原生C/C++, C#, Directshow, Twain API;

L3CMOS：景通仪器的L3CMOS相机是我们设计的CMOS系列相机中一种豪华型USB3.0 CMOS相机(luxurious USB3.0 CMOS)，采用超高性能的CMOS图像传感器作为图像采集设备，更进一步，相机电路板上带有缓存，从而大大提高了USB3.0传输的稳定性，帧速率也得以有效地提高。
L3CMOS可广泛用于品牌显微镜相机如NIKON，LEICA，Olympus以及Zeiss等。

订购代码 传感器型号/尺寸 像素(μm) G光灵敏度
动态范围
信噪比		 FPS/分辨率 合并模式 曝光时间
L3CMOS14000KPA
LP114000A		 14M/MT9F002(C) 1/2.3" (6.451x4.603) 1.4x1.4 0.724v/lux-sec
65.3dB
35.5dB		 6.2@4096x3286
20.8@2048x1644
53.3@1024x822		 1x1,2x2,4x4 0.4ms~2000ms
L3CMOS10000KPA
TP110000A		 10M/MT9J003(C) 1/2.3" (6.44x4.616) 1.67x1.67   0.31v/lux-sec
65.2dB
34dB		 7.2@3584x2746
24.5@1792x1372		 1x1,2x2,4x4 0.38ms~2000ms
L3CMOS08500KPB
LP108500B		 8.5M/Special(C) 1/2.5" (5.557x4.255) 1.67x1.67 0.31v/lux-sec
65.2dB
34dB 		 8.3@3328x2548
26.2@1664x1272		 1x1,2x2,4x4 0.1ms~2000ms
L3CMOS05100KPA
LP105100A		 5.1M/MT9P006(C) 1/2.5" (5.7x4.28) 2.2x2.2 1.76v/lux-sec
67.7dB
38.5dB 		 14.2@2560x1922
38.3@1280x960
101.2@640x480		 1x1,2x2,4x4 0.05ms~2000ms
L3CMOS03100KPA
LP103100A		 3.1M/AR0330(C) 1/3" (4.505x3.38) 2.2x2.2 1.9v/lux-sec
100dB
39dB 		 27.3@2048x1534
53.3@1024x770		 1x1,2x2 0.1ms~2000ms
L3CMOS01200KPB
LP101200B		 1.2M/AR0130(C)1/3"(4.8x3.6) 3.75x3.75 5.5v/lux-sec
85.3dB
44dB		 45@1280x960
55@640x480		 1x1,2x2 0.1ms~20000ms
硬件其他配置信息
光谱响应范围 380-650nm (有红外截止滤光片情况下)
白平衡 ROI 白平衡/手动Temp-Tint调整
色彩还原技术 Ultra-Fine颜色处理引擎
捕获/控制API 原生 C/C++, C#, Directshow, Twain, Labview
记录方式 图像和视频
制冷方式* 自然冷却
相机工作环境
工作温度（摄氏度） -10℃~ 50℃
贮存温度（摄氏度） -20℃~ 60℃
工作湿度 30~80%RH
贮存湿度 10~60%RH
供电电源 相机通过USB接口供电
软件运行环境
操作系统 Microsoft  Windows  XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X), Linux
计算机配置 CPU: Intel Core 2 2.8GHz 或更高
内存:2GB或更大
USB接口:USB3.0高速接口
显示器:17”或以上
CD-ROM

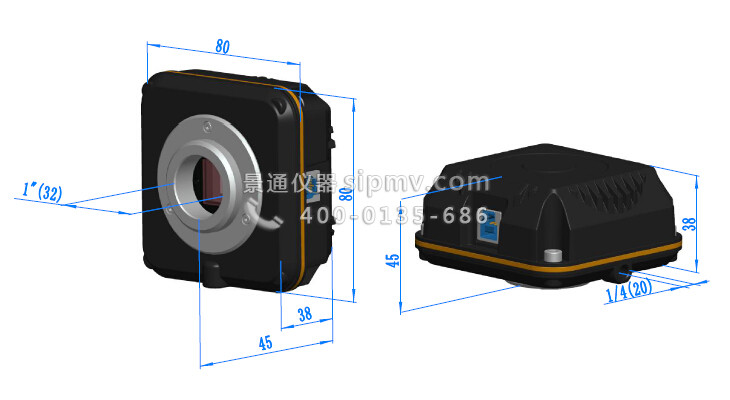

L3CMOS 显微镜C接口摄像头USB3.0 CMOS相机外形尺寸示意图

L3CMOS 显微镜C接口USB3.0 CMOS相机外形尺寸示意图

L3CMOS系列C接口USB3.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，景通仪器的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

实拍图片

苍蝇足装片
藓原丝体装片
苍蝇翅膀装片
花粉萌发装片
蛙血涂片
鸟羽装片
棉花纤维
蝴蝶翅膀装片
字母e装片. 字母边缘有颜色，由物镜的色差引起的
软木切片
棉花叶横切
水绵装片
水螅横切
软水草叶细胞装片
精巢切片
伞蕈切片
蜜蜂口器装片
迎春叶横切
蜜蜂第三对胸足装片
芹菜叶柄
茎示年轮
椴树茎
兔味蕾切片
卵巢切片
眼虫

包装清单

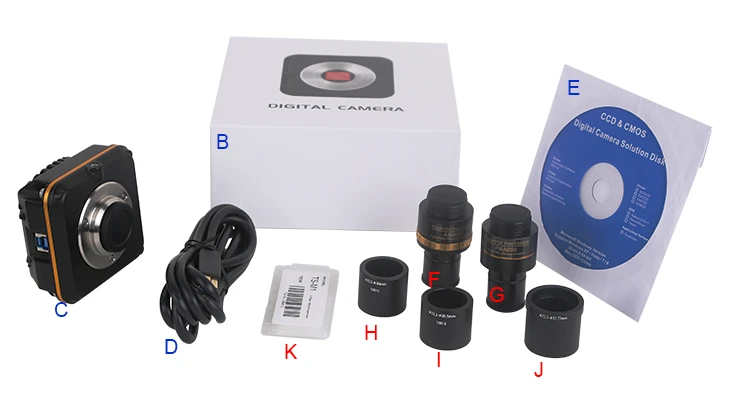

L3CMOS 系列显微镜C接口USB3.0 CMOS相机装箱清单

标准包装清单
A 包装箱规格：L:50cm W:30cm H:30cm(20pcs, 12~17Kg/纸箱, 0.045m3)，上图中未给出
B 包装盒规格：L:16.4cm W:16.4cm H:7.5cm (0.8~1.0Kg/ box)
C L3CMOS系列C接口USB2.0 CMOS相机
D 高速USB3.0 A公到B公镀金头数据线/2.0m
E CD (Driver & utilities software, Ø12cm)
可选附件
F 可调焦式目镜筒适配器 C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)		 108001/AMA037
108002/AMA050
108003/AMA075
C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)		 108008/ATA037
108009/ATA050
108010/ATA075
G 固定式目镜筒适配器   C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)		 108005/FMA037
108006/FMA050
108007/FMA075
C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)		 108011/FTA037
108012/FTA050
108013/FTA075
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 景通仪器的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
H 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
I 108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
J
 108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环
K 测微尺 106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

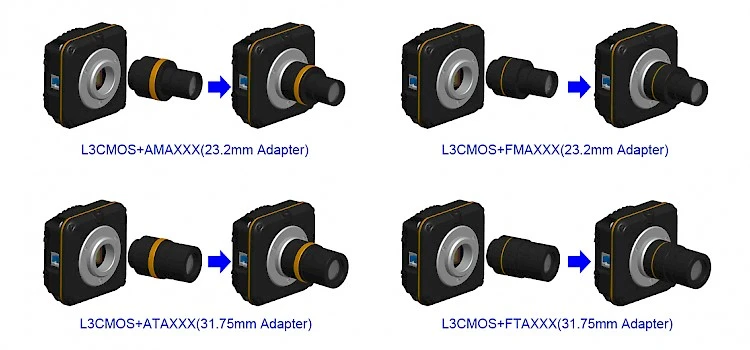

L3CMOS系列显微镜C接口USB3.0 CMOS相机转成显微镜或望远镜电子目镜

扩展 图例
C接口相机 L3CMOS系列显微镜C接口USB3.0 CMOS相机 机器视觉; 医学成像;
半导体设备; 测试仪器;
文件扫描仪; 2D码扫描仪;
Web相机或视频监控;
显微成像;
显微镜电子目镜
望远镜电子目镜
