CMOS相机

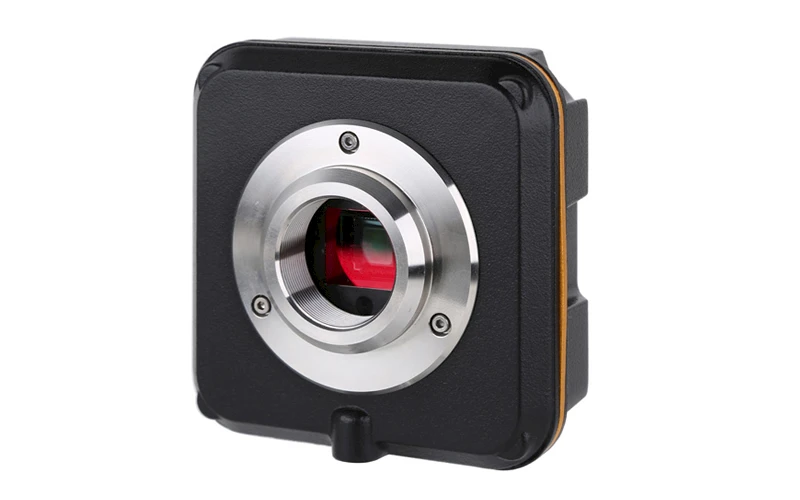

LCMOS C接口显微镜摄像头 USB2.0 CMOS相机

景通仪器的LCMOS相机系我们设计的一种豪华式采用超高性能的CMOS图像传感器作为图像采集设备的USB2.0 CMOS相机(luxurious USB2.0 CMOS)，相机电路板上带有缓冲存贮器，稳定性好。LCMOS相机分辨率跨度大，自120万像到1400万像，C接口采用高等级不锈钢材质，确保经久耐用。

数据传输接口类型: USB 2.0
图像色彩: 彩色

咨询本型号配置咨询获取资料

选型前建议核对样品、观察方式与成像接口。也可直接拨打 0512-62752246 沟通需求。

产品介绍

LCMOS系列显微镜相机产品特点:

采用Aptina CMOS传感器的C接口CMOS相机;
分辨率横跨1.2M~14M等多种;
板上集成有大容量存贮芯片，确保数据同步传输、高帧率以及稳定性;
高效散热结构，确保低噪声图像;
USB2.0接口确保高传输速率;
Ultra-Fine颜色引擎确保颜色精准再现;
随相机提供高级视频与图像处理应用软件 ToupView;
提供Windows/Linux/OSX多平台SDK;
支持原生C/C++, C#, Directshow, Twain API;

LCMOS：景通仪器的LCMOS相机系我们设计的一种豪华式采用超高性能的CMOS 图像传感器作为图像采集设备的USB2.0 CMOS相机(luxurious USB2.0 CMOS)，相机电路板上带有缓冲存贮器，稳定性好。

LCMOS相机分辨率跨度大，自120万像到1400万像，C接口采用高等级不锈钢材质，确保经久耐用。

另外LCMOS采用USB2.0作为数据传输接口，传输速度中等，可用于显微数码照相等。

订购代码	传感器型号/尺寸	像素(μm)	G光灵敏度动态范围信噪比	FPS/分辨率	合并模式	曝光时间
LCMOS14000KPA LP614000A	MT9F002(C) 1/2.3"(6.451x4.603)	1.4x1.4	0.724v/lux-sec 65.3dB 35.5dB	2.7@4096x3288 10@2048x1644 35@1024x822	1x1,2x2,4x4	0.4ms~2000ms
LCMOS10000KPA LP610000A	MT9J003(C) 1/2.3"(6.44x4.616)	1.67x1.67	0.31v/lux-sec 65.2dB 34dB	3.7@3584x2748 13@1792x1374 35@896x684	1x1,2x2,4x4	0.4ms~2000ms
LCMOS09000KPB LP609000B	Special(C) 1/2.4"(5.825x4.369)	1.67x1.67	0.31v/lux-sec 65.2dB 34dB	3.9@3488x2616 15@1744x1308 47@872x654	1x1,2x2,4x4	0.4ms~2000ms
LCMOS08000KPB LP608000B	Special(C) 1/2.5"(5.451x4.088)	1.67x1.67	0.31v/lux-sec 65.2dB 34dB	4.4@3264x2448 17@1600x1200 55@800x600	1x1,2x2,4x4	0.4ms~2000ms
LCMOS05100KPA LP605100A	MT9P001(C) 1/2.5"(5.7x4.28)	2.2x2.2	0.53 V/lux-sec 66.5dB 40.5dB	6.8@2592x1944 18@1280x960 60@640x480	1x1,2x2,4x4	0.294ms~2000ms
LCMOS03100KPA LP603100A	MT9T001(C) 1/2"(6.55x4.92)	3.2x3.2	1.0 V/lux-sec 61dB 43dB	11.5@2048x1536 32@1024x768 45@680x510	1x1,2x2,3x3	0.244ms~2000ms
LCMOS03100KPB LP603100B	IMX036(C) 1/2.8"(5.36x3.97)	2.5x2.5	200mv with 1/30s 0.5mv with 1/30s	12@2048x1536 48@1024x768 48@680x5104	1x1,2x2,3x3	0.244ms~2000ms
LCMOS01300KPA LP601300A	MT9M111(C) 1/3"(4.60x3.7)	3.6x3.6	1.0 V/lux-sec 61dB 43dB	15@1280x1024 26@640x512 48@320x256	1x1,2x2,4x4	0.14ms~2000ms
LCMOS01200KPB LP601200B	AR0130(C) 1/3" (4.60x3.70)	3.6x3.6	5.5v/lux-sec 85.3dB 44dB	28@1280x960 30@640x480	1x1,2x2	0.14ms~2000ms

硬件其他配置信息
光谱响应范围	380-650nm (有红外截止滤光片情况下)
白平衡	ROI 白平衡/手动Temp-Tint调整
色彩还原技术	Ultra-Fine颜色处理引擎
捕获/控制API	原生 C/C++, C#, Directshow, Twain, Labview
记录方式	图像和视频
制冷方式*	自然冷却
相机工作环境
工作温度（摄氏度）	-10℃~ 50℃
贮存温度（摄氏度）	-20℃~ 60℃
工作湿度	30~80%RH
贮存湿度	10~60%RH
供电电源	相机通过USB接口供电
软件运行环境
操作系统	Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit) OS X (Mac OS X), Linux
计算机配置	CPU: Intel Core 2 2.8GHz 或更高
	内存:2GB或更大
	USB接口:USB2.0高速接口
	显示器:17”或以上
	CD-ROM

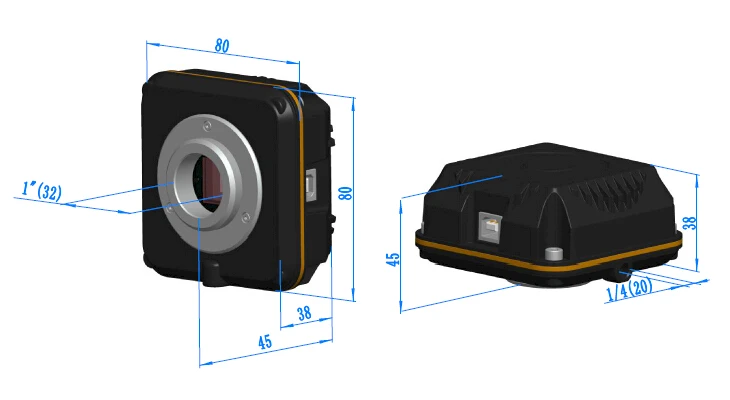

LCMOS系列C接口USB2.0 CMOS相机外形尺寸示意图

LCMOS系列C接口USB2.0 CMOS 相机外形尺寸示意图（点击放大）。相机壳体由坚硬铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，景通仪器的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

实拍图片

LCMOS系列相机(LCMOS03100KPB)捕获显微镜切片样例
蚕豆叶表皮装片	青霉菌
草履虫装片	平滑肌分离装片
洋葱表皮装片	鱼鳞
松茎横切	口腔上皮
尼龙纤维装片	水蚤装片
松成熟花粉装片	家蝇翅膀装片
鸟羽毛装片	水绵装片
藓原丝体	花粉萌发装片
家蝇足装片	蛙血液
棉花纤维装片	软木切片
字母e,边缘颜色系由物镜的色差引起	蝴蝶翅膀装片
棉花叶横切	水螅横切
滨水草叶细胞装片

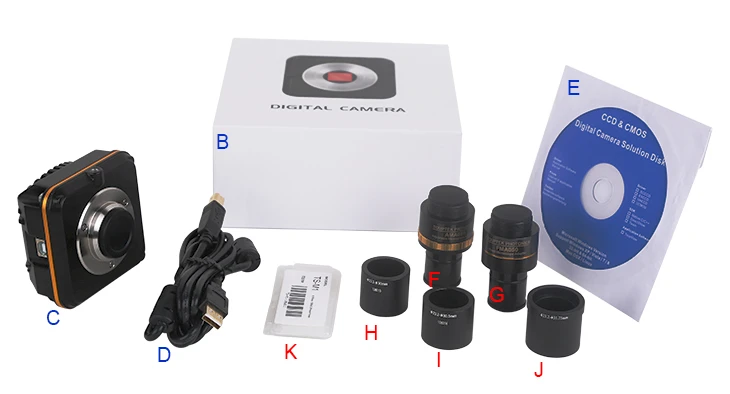

包装清单

LCMOS 系列C接口USB2.0 CMOS相机包装清单

标准包装清单
A	包装箱规格：L:50cm W:30cm H:30cm(20pcs, 12~17Kg/纸箱, 0.045m3)，上图中未给出
B	包装盒规格：L:16.4cm W:16.4cm H:7.5cm (0.8~1.0Kg/ box)
C	LCMOS系列C接口USB2.0 CMOS相机
D	高速USB2.0 A公到B公镀金头数据线/2.0m
E	CD (Driver & utilities software, Ø12cm)
可选附件
F	可调焦式目镜筒适配器	C接口转 Dia.23.2mm目镜筒 (请根据你的相机与显微镜选择其中之一)	108001/AMA037 108002/AMA050 108003/AMA075
F	可调焦式目镜筒适配器	C接口转 Dia.31.75mm目镜筒 (请根据你的相机与望远镜选择其中之一)	108008/ATA037 108009/ATA050 108010/ATA075
G	固定式目镜筒适配器	C接口转 Dia.23.2mm目镜筒 (请根据你的相机与显微镜选择其中之一)	108005/FMA037 108006/FMA050 108007/FMA075
	固定式目镜筒适配器	C接口转 Dia.31.75mm目镜筒 (请根据你的相机与望远镜选择其中之一)	108011/FTA037 108012/FTA050 108013/FTA075
	注意：对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 景通仪器的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
H	108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
I	108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
J	108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环
K	测微尺	106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

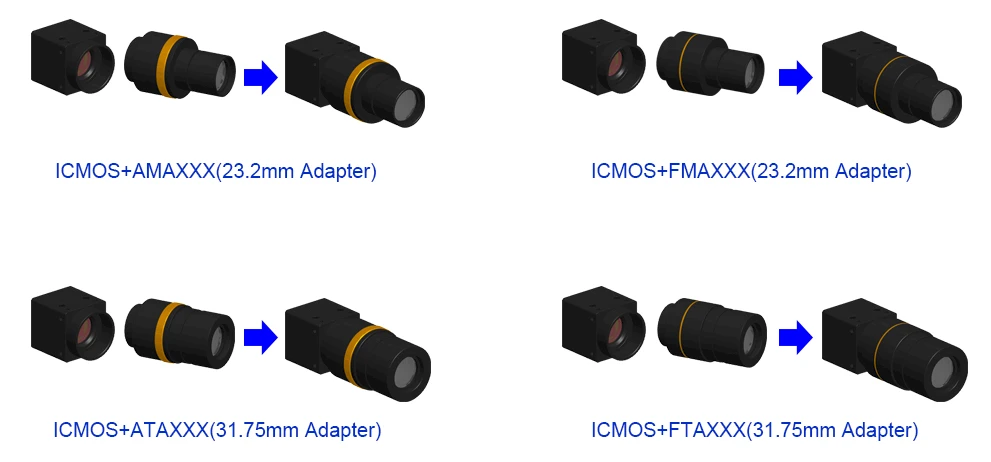

LCMOS系列C接口USB2.0 CMOS相机转成显微镜或望远镜用电子目镜
