VMB500V微流控显微镜成像仪
VMB500V微流控显微镜成像仪

生物显微镜

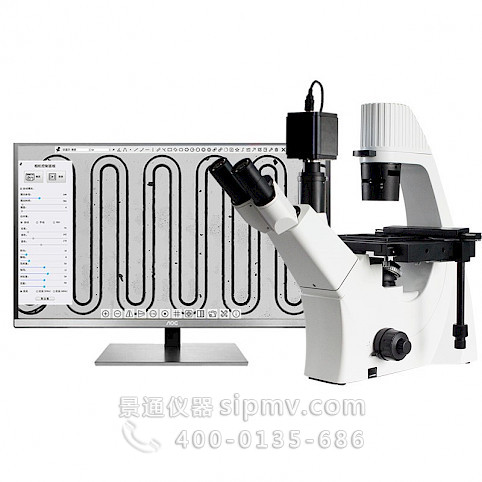

VMB500V高清4K微流控显微镜成像仪

VMB500V微流控显微镜成像系统是一种结合了微流控技术和显微镜技术的设备,用于微流控液滴制备过程、微流控细胞包裹过程、微流控粒子操纵过程、微流控层流过程、微流体力学研究的成像观察。通过微流控技术,可以精确控制微流体在显微镜下的流动,实现对微小样品的精准操作和观察。这种显微镜在生物医学、化学分析、材料科学等领域都有广泛的应用,可以帮助研究人员更深入地了解微观世界的现象和过程。

选型前建议核对样品、观察方式与成像接口。也可直接拨打 0512-62752246 沟通需求。

产品介绍

一、产品简介

VMB500V微流控显微镜成像系统是一种结合了微流控技术和显微镜技术的设备,用于微流控液滴制备过程、微流控细胞包裹过程、微流控粒子操纵过程、微流控层流过程、微流体力学研究的成像观察。通过微流控技术,可以精确控制微流体在显微镜下的流动,实现对微小样品的精准操作和观察。这种显微镜在生物医学、化学分析、材料科学等领域都有广泛的应用,可以帮助研究人员更深入地了解微观世界的现象和过程。

二、性能特点

1、配备大视野目镜与长距平场消色差物镜,视场平坦清晰;

2、配备可调式培养皿托板,适用不同切片和培养皿观察需求;

3、配备长距平场物镜,相衬物镜,可进行明场、相衬观察;

4、4K成像系统实现高通量、高灵敏度、高效率的实验操作。

三、显微镜参数

主要参数

总放大倍数

100X~400X(标准配置)

目  镜

平视场大视野目镜

WF10X

视场:Ф22mm

目镜接口

齐焦距离

Ф30mm

10mm

对中望远镜

目镜筒

45°倾斜,双目瞳距调节范围:55 ~75mm,眼点高度从台面起高为400mm。

明场物镜

放大倍率

数值孔径

工作距离(mm)

盖玻片厚度(mm)

备注

10X

0.25

4.3

1.2



20X

0.4

8

1.2



40X

0.6

3.5

1.2



相衬物镜

10X

0.25

4.3

1.2

标”PHP2“

转换器

四孔转换器

调焦机构

粗微动同轴, 微动格值:2μ, 粗动松紧可调,带锁紧和限位装置,有效调焦行程11mm

聚光镜

长工作距离聚光镜,工作距离70mm,带插板式相衬装置

载物台

移动范围(横向X纵向):112mmX79mm, 移动尺可拆卸

培养皿托板

适合放置128mmX85mm的96孔培养器皿

可调式培养皿托板,内槽规格:82mmX56mm,77mmX33mm,

77mmX26mm,可适配Ф35mm、Ф50mm、Ф60mm、Ф68mm培养皿‌

相衬系统

相位相衬

拉板式相衬聚光镜,相衬环中心可调

照明系统

9W LED,亮度可调

滤色片

磨砂玻璃,蓝滤色片

调校工具

内六角扳手(M4、M5)

仪器重量

净重:15.0公斤;毛重:17.0公斤

尺寸

仪器尺寸:56×23×50(cm);包装尺寸:65×45×60(cm)

四、相机参数

X7CAM4K系列相机搭配不同的传感器的主要参数如下表所示:

订购代码

传感器尺寸(mm)

像素(um)

G光灵敏度

暗电流

传感器输出

(FPS/分辨率)

采样
平均

曝光时间(ms)

X7CAM4K8MPA

 IMX678(C)

1/1.8"(7.68x4.32)

2.0x2.0

1364mv with 1/30s

0.15mv with 1/30s

72@3840*2160

1x1

0.019~1000

X7CAM4K系列相机不同接口输出参数如下表所示:

相机型号

视频录制(FPS/分辨率)

HDMI2.0(FPS/分辨率)

USB3.0(FPS/分辨率)

NETWORK(FPS/分辨率)

X7CAM4K8MPA

72@3840*2160

72@1920*1080

60@3840*2160

60@1920*1080

30@3840*2160

45@2688*1512

60@1920*1080

30@3840*2160

60@1920*1080

72@1280*720

五、测量软件

1、显微图像的实时显示,单张采集、间隔采集、连续采集。显微图像显示标尺、时间,适用于研究人员制作标准定标显微图像和发表论文。

2、自动白平衡、自动曝光功能,提高视频的可操作性。可完成包括色度调整、图像变形,数学形态学处理,图像增强,图像匹配,纹理分析。

3、显微图像的几何尺寸测量(具有动态测量、静态测量两种方式):如长度、角度、面积、圆直径、多边形周长、平行线、矩形、同心圆、圆弧、任意多边形等进行几何测量,并可以图文形式保存在excel表格中。测量单位可选:微米、毫米、厘米。计算测量精度:0.2um

4、图像拚接,图像拚接可以自动将序列图像拚接成大幅面图像. 拚接过程对图像排列次序任何要求;支持视频窗口, 图像窗口,浏览窗口拚接操作.

5、景深扩展可以通过聚焦不同层的图像,得到超越常规景深的超清晰图像。ImageView支持在三种窗口的EDF景深扩展:即视频窗口、图像窗口以及浏览窗口.针对不同的图像,软件还提供了最大对比度、加权平均以及FFDSSD等三种不同的景深扩展算法. 另外不考虑了不同聚焦图像之间存在的平移、旋转以及比例变化图像之间的自动景深扩展以确保EDF的精度与快速性

6、显微图像的多种保存格式,如bmp、JPEG、PNG、ti、pcx、tga、jpz、jzk、sft等,视频 文件保存格式一般为wma,avi。同时可以多媒体、打印照片、EMAIL等多种方式输出。

7、软件可以直接导出测量等相关数据报告
