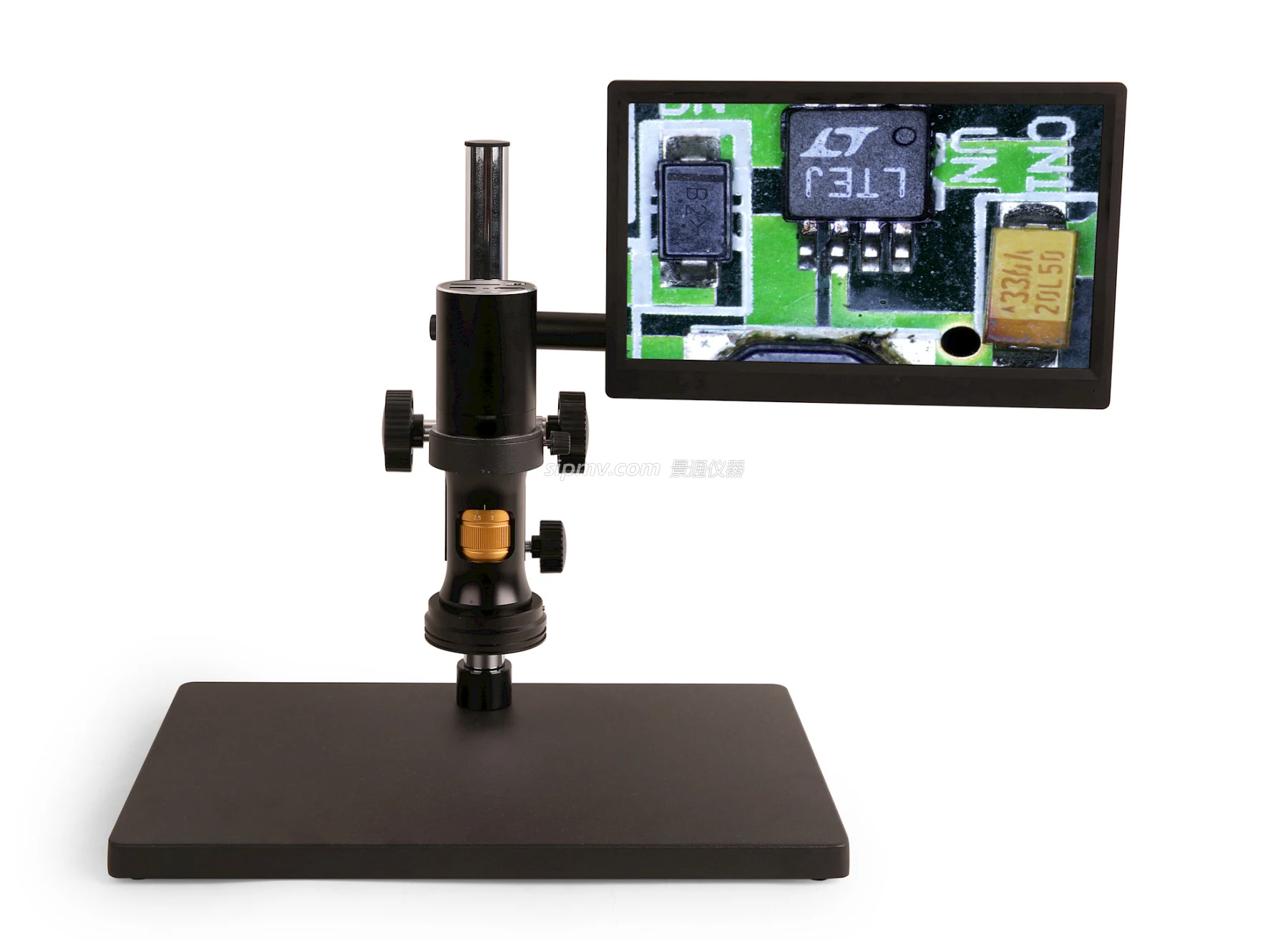

由8x连续变倍镜头主体ZM0756-W100-TV050（标准配置），4K HDMI相机H4K8MPA，LED环形光源ZM0756DRL-NPC(可换同轴光源)组成。H4K8MPA模块不需要电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到H4K8MPA模块。
产品信息
产品特点
- 集连续变倍镜头、相机、光源于一体
- 0.7X-5.6X连续变倍镜头主体，多种倍率物镜可选
- 磁吸式可调节无线光源设计
- Sony背照式高灵敏度传感器
- 实时30FPS@4K HDMI输出
- 可录制30FPS@4K高清视频
- 内嵌支持鼠标控制的XCAMView图像测量控制软件

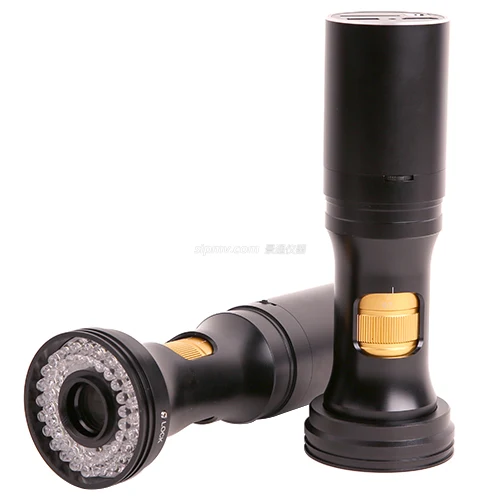

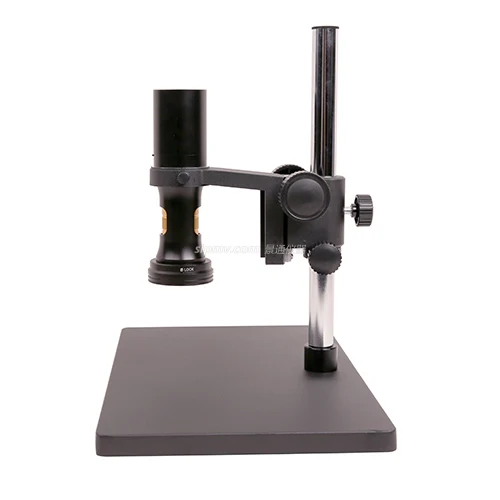

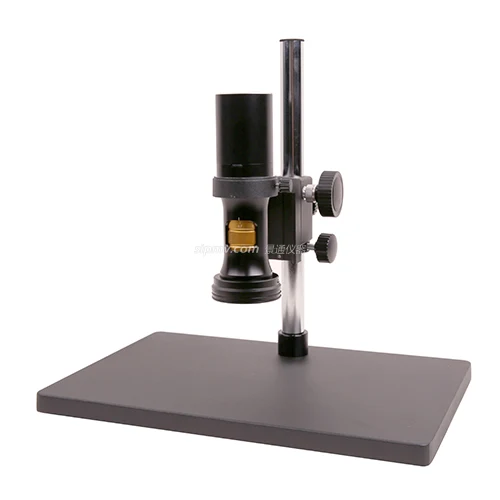

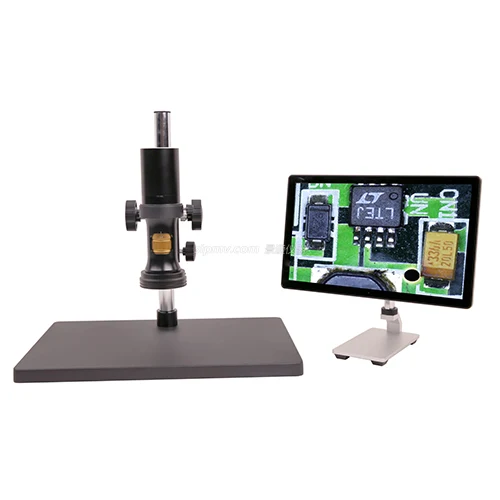

ZM0756H4K8MPA 连续变倍HDMI接口数码显微一体机如下图所示，由8x连续变倍镜头主体ZM0756-W100-TV050（标准配置），4K HDMI相机H4K8MPA，LED环形光源ZM0756DRL-NPC(可换同轴光源)组成。H4K8MPA模块不需要电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到H4K8MPA模块。
ZM0756H4K8MPA满足现代电子设备、半导体、激光、LED、LCD、工业在线检测和生物等领域的数码成像观察、检验和测量。

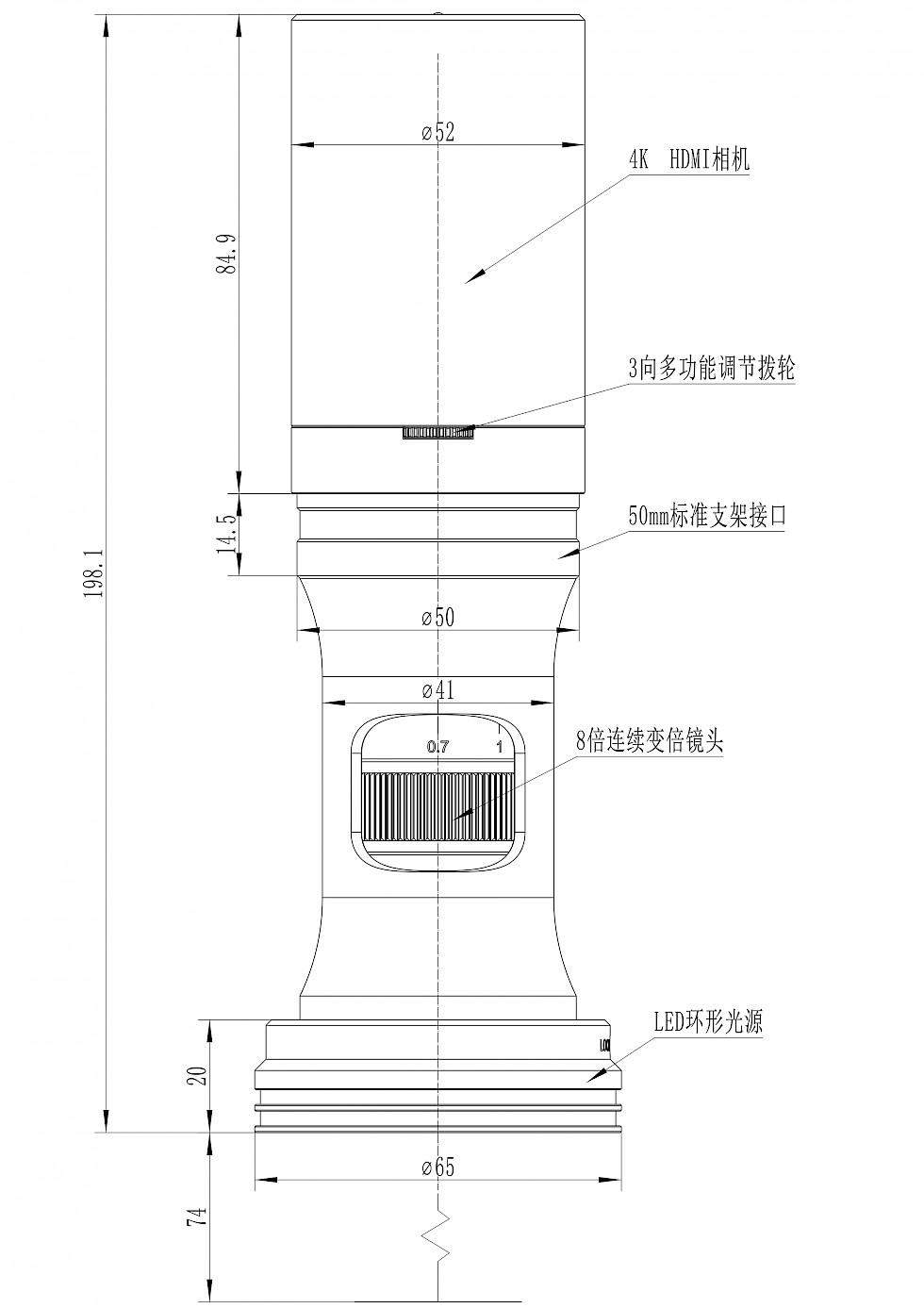

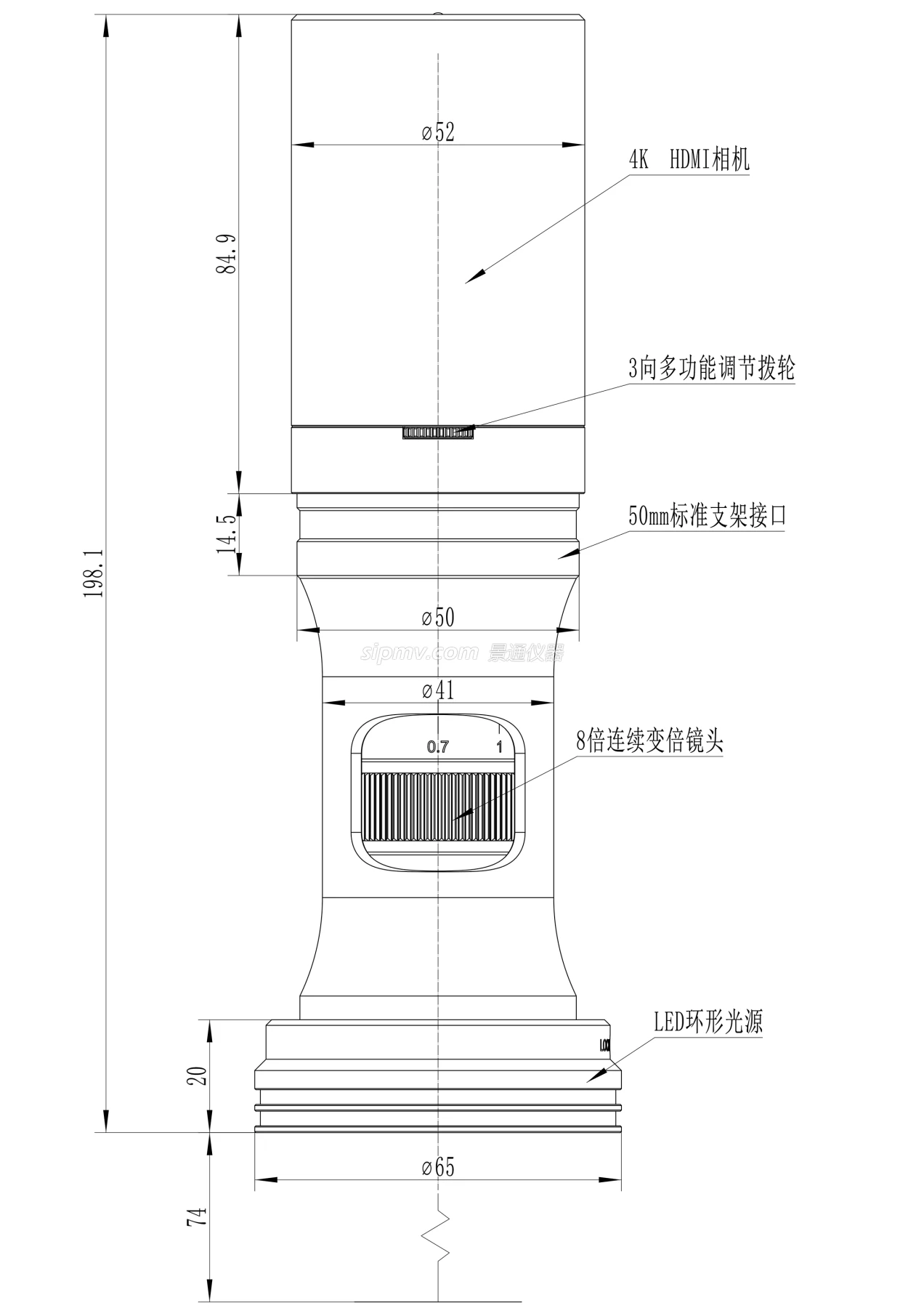

ZM0756H4K8MPA尺寸信息
参数配置
ZM0756-W100-TV50连续变倍单筒主体标准配置参数
| 光学参数 | |
|---|---|
| 光学主体 | ZM0756-W100-TV050连续变倍主体，0.7X-5.6X变倍范围 |
| 工作距离 | 37.5mm-160mm（由辅助物镜决定） |
| 数值孔径NA | 0.018-0.092（使用W100，1x辅助物镜） |
| 分辨率 | 18.6um-3.65um（使用1x辅助物镜） |
| 视场 | 0.99mm-34.28mm |
| 可选物镜 | 0.50x，0.75x，1.00x，1.50x，2.00x（可根据需要选择） |
| 可选其他物镜 | 可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可） |
| 主体尺寸 | 188mm x 52mm |
| 支架接口 | 标准50mm |
ZM0756H4K8MPA可选辅助物镜Wxxx的光学参数
| 辅助物镜 | 参数 | TV镜头0.5X(1/3"传感器)TV050 | |
|---|---|---|---|
| 低倍 | 高倍 | ||
| W100，1.0X(80mm WD) | 倍率 | 0.35X~2.80X | |
| 线视场 | 17.14mm | 2.14mm | |
| NA | 0.018 | 0.092 | |
| W050，0.5X(160mm WD) | 倍率 | 0.18X~1.40X | |
| 线视场 | 34.28mm | 4.28mm | |
| NA | 0.009 | 0.046 | |
| W075，0.75X(105mm WD) | 倍率 | 0.26X~2.10X | |
| 线视场 | 20.81mm | 2.86mm | |
| NA | 0.013 | 0.069 | |
| W150，1.5X(51.5mm WD) | 倍率 | 0.53X~4.20X | |
| 线视场 | 11.43mm | 1.43mm | |
| NA | 0.026 | 0.138 | |
| W200，2.0X(37.5mm WD) | 倍率 | 0.70X~5.60X | |
| 线视场 | 8.57mm | 1.07mm | |
| NA | 0.035 | 0.182 | |
| 备注 |
当使用同轴光照明时，低放大倍率可能会产生渐晕。 |
||
WD: 工作距离（Working Distance）；NA：数值孔径（Numerical Aperture)；
ZM0756H4K8MPA HDMI接口相机参数
| HDMI接口数码相机模块 | |
|---|---|
| 物理接口与按键 | 功能描述 |
| HDMI | 符合HDMI1.4标准。 用于标准FHD显示器的1K或1080P格式视频输出； |
| LED | LED状态指示灯； |
| USB Mouse | USB鼠标接口，用于内置XCamView软件的控制； |
| DC12V | 12V/1A电源插孔； |
| SD | 符合SDIO3.0规范，用于捕获视频与图像的存贮； |
| 相机硬件 | 功能描述 |
| HDMI接口 | 支持HDMI1.4 协议；30fps@4K/30fps@1080P； |
| H4K8MPA相机 | H4K8MPA，与光学连续变倍物镜主体集成在一起 |
| 传感器 | Sony IMX415(C)，1/2.8"(5.57x3.13)，像素尺寸为1.45x1.45um |
| G光灵敏度/暗电流/ 动态范围/SNR |
300mv with 1/30s/NA/NA/NA |
| FPS/分辨率 | 30@4K(HDMI) |
| 曝光时间 | 0.04~1000ms |
| XCAMView软件控制 | 功能描述 |
| 视频录制 | 视频格式：MP4封装H264/H265编码的4K(3840*2160视频文件; |
| 图片捕获 | 8M (3840*2160) JPEG 格式，选择SD卡存储; |
| 测量信息存储 | 捕获图像支持测量信息和图像内容分层存储和融合存储功能。 |
| ISP功能 | 支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁等功能。 |
| 图像辅助功能 | 放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图片浏览(Browser)，录制视频回放以及丰富的图像测量功能。 |
| 将相机各参数恢复为出厂设置 | 将相机各参数恢复为出厂设置。 |
| 多语言支持 | 英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语等多种语言。 |
| 照明模块 | |
| 环形光源 | 亮度可调LED照明环形光源（无线）（ ZM0756DRL-NPC） |
| 环形偏振光源 | 亮度可调的LED照明环形偏振光源（无线），（ZM0756DRPL-NPC） |
| 同轴照明光源 | 亮度可调的LED照明同轴光源（无线），同轴光适配器ZM0756CL_NPC |
| 供电方式 | 集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如 |
| 安装方式 | 快速秒级吸合式安装，方便简单 |
| 亮度调节 | 通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如 |
拍摄样例
ZM0756H4K8MPA一体机捕获的图像

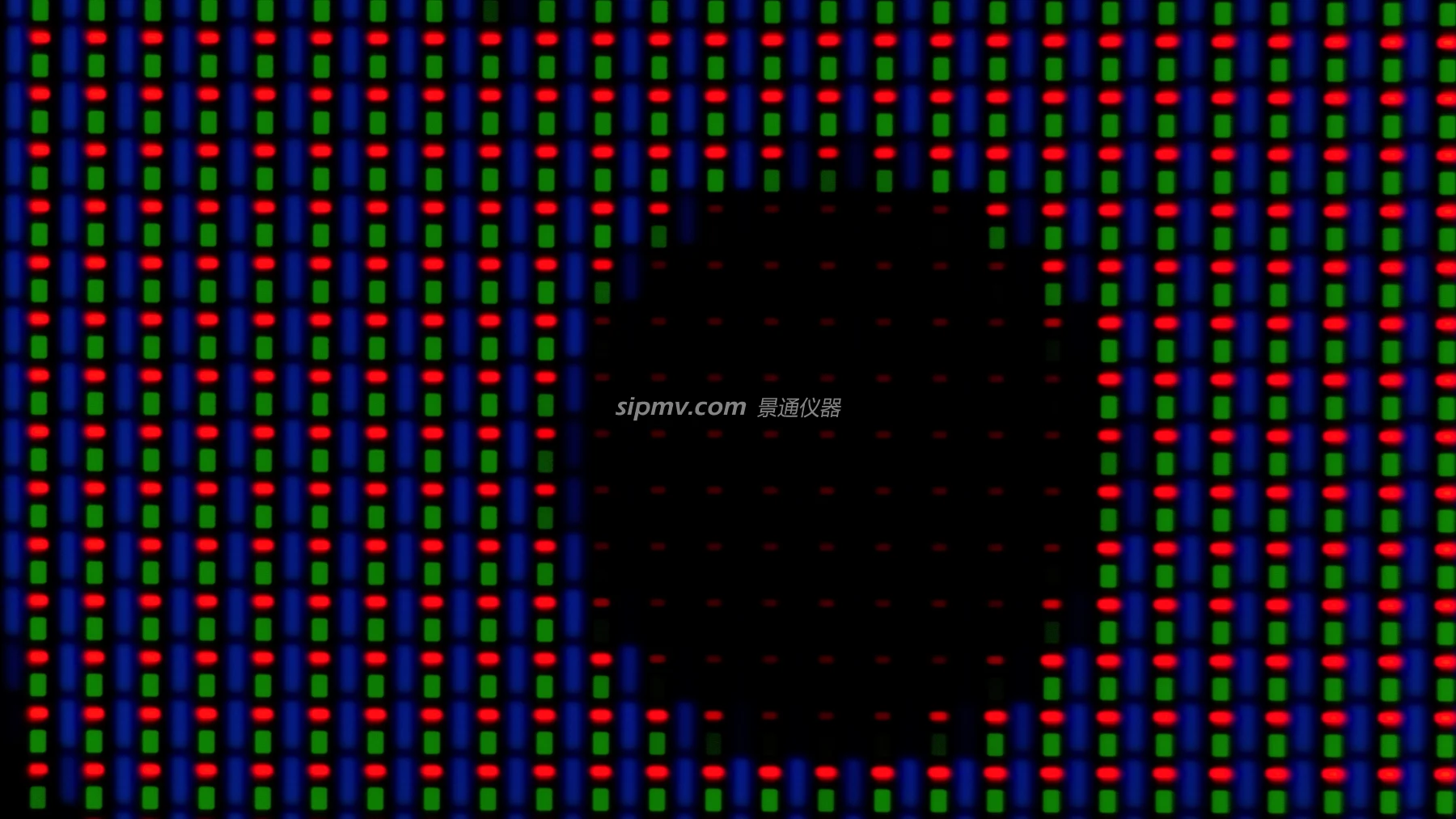

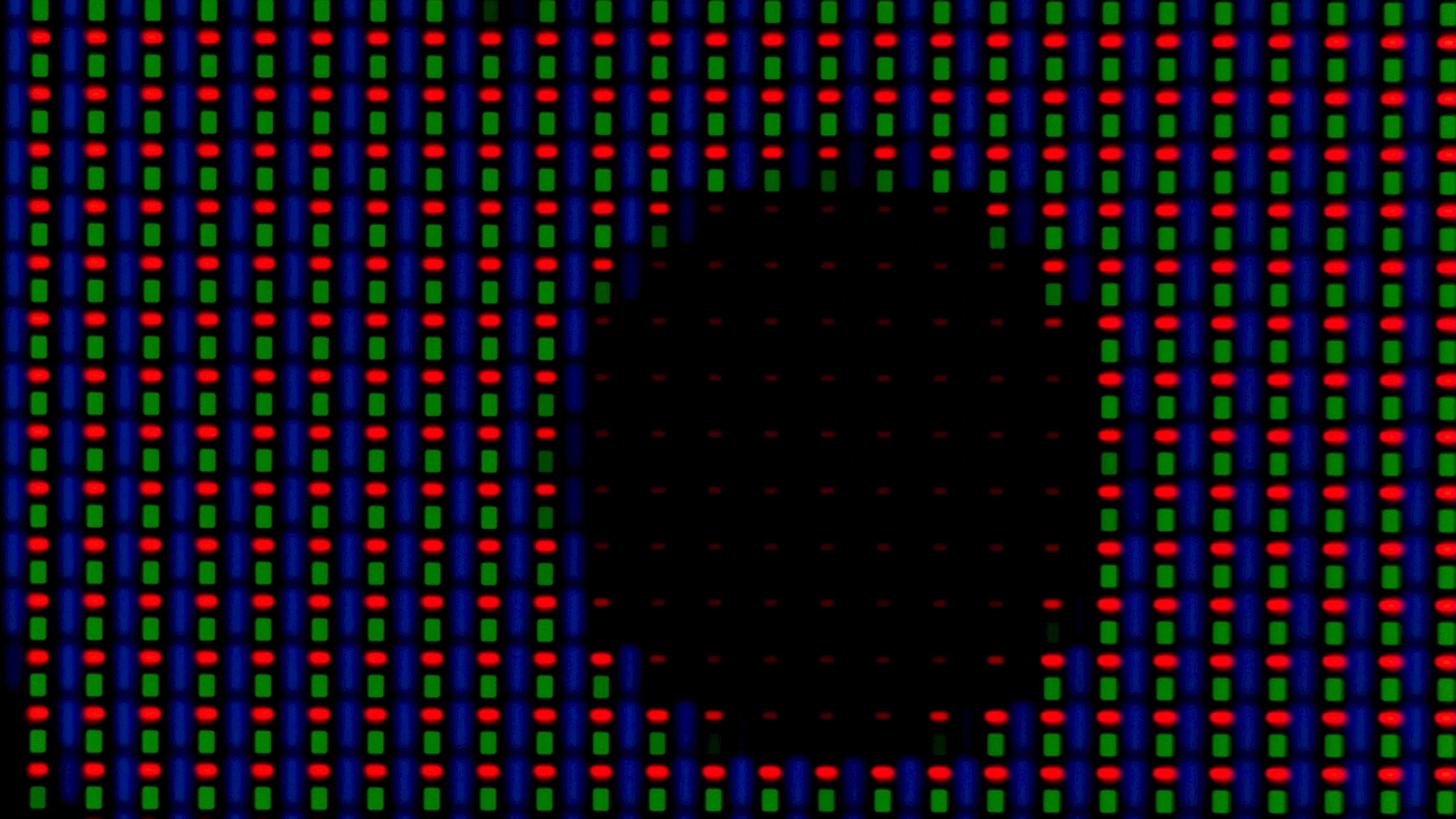

5.6x时捕获的IWatch 显示屏像素图像（ZM0756H4K8MPA ）

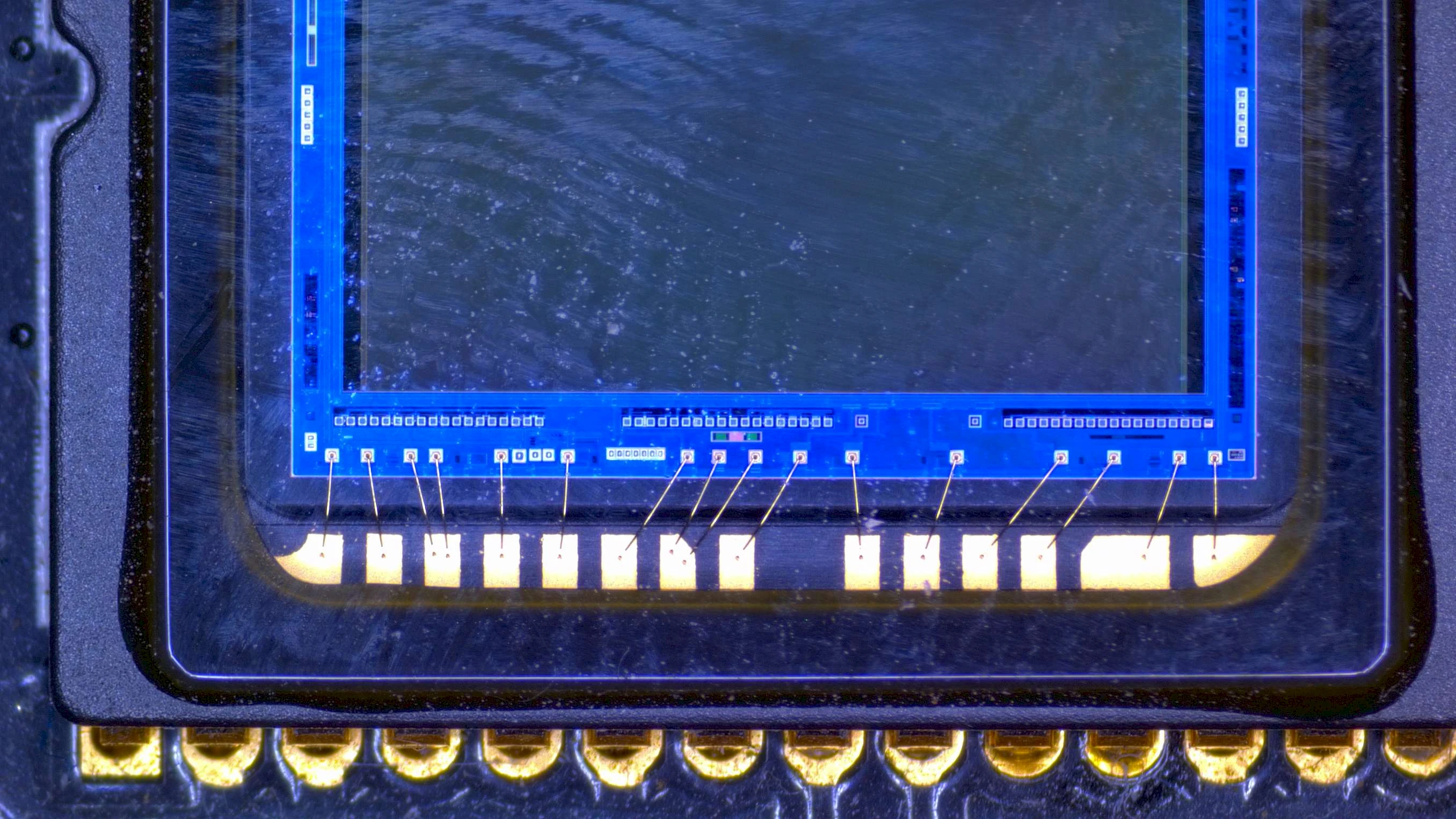

电路板上的CCD芯片（ZM0756H4K8MPA ）

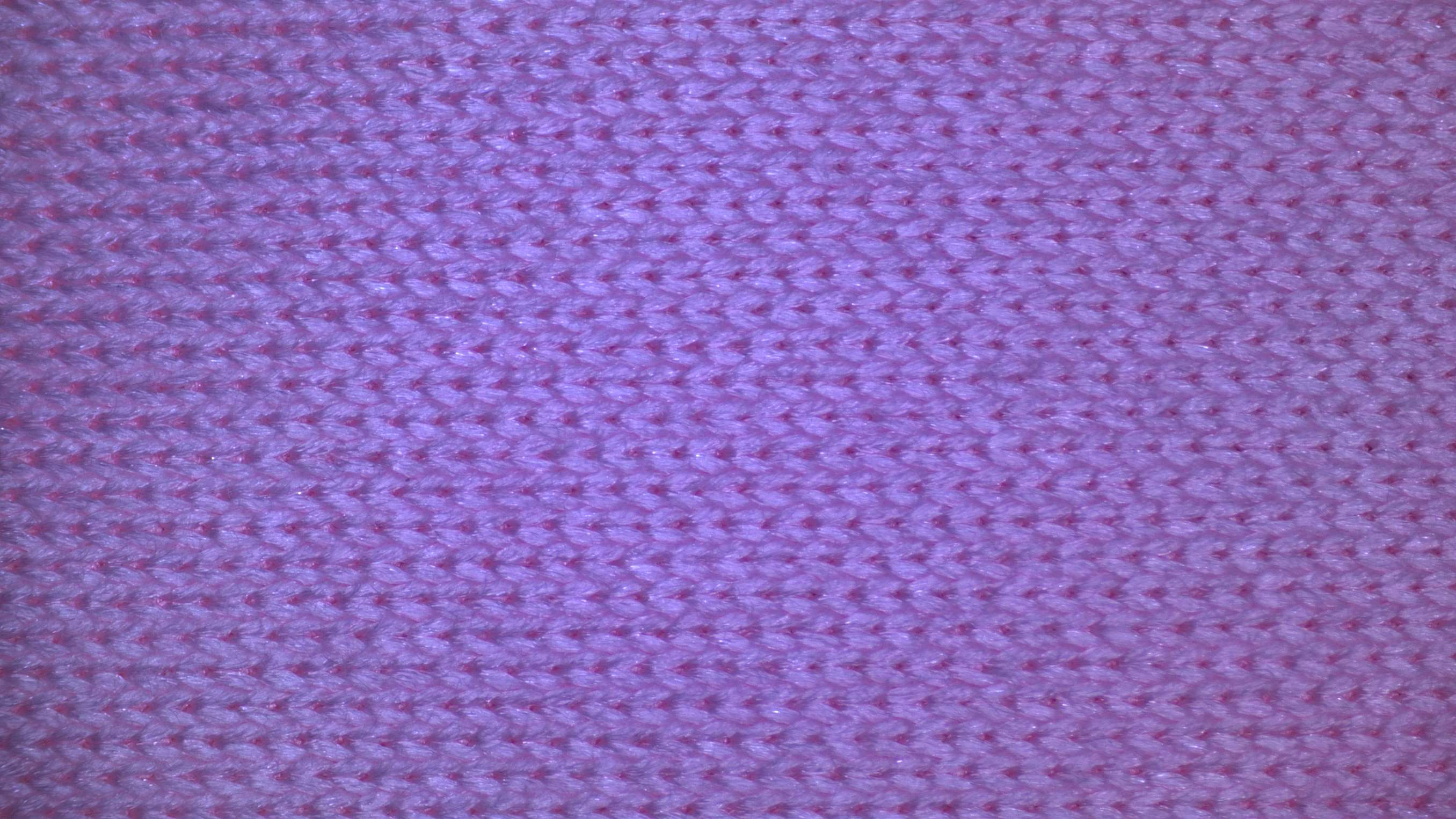

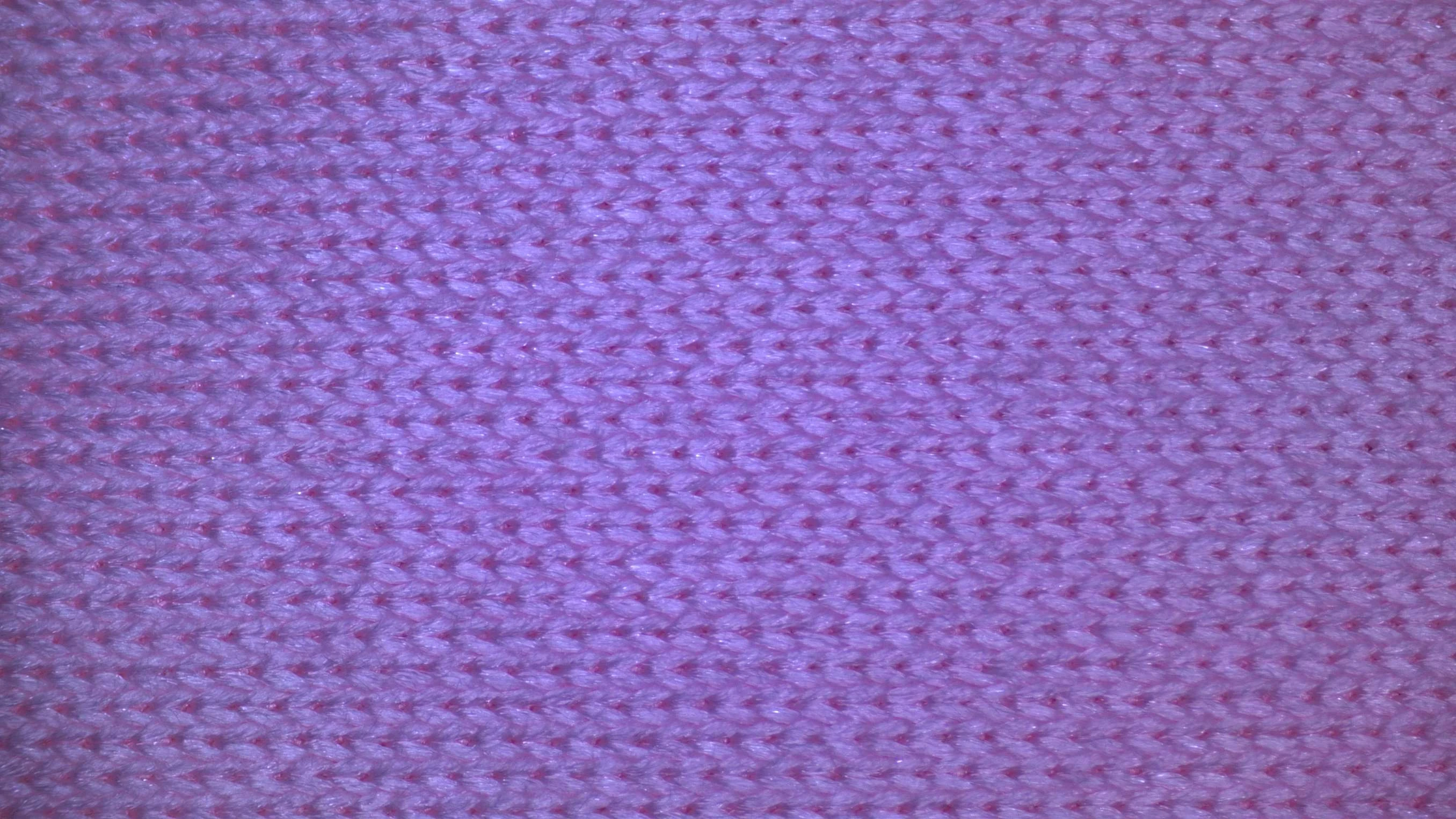

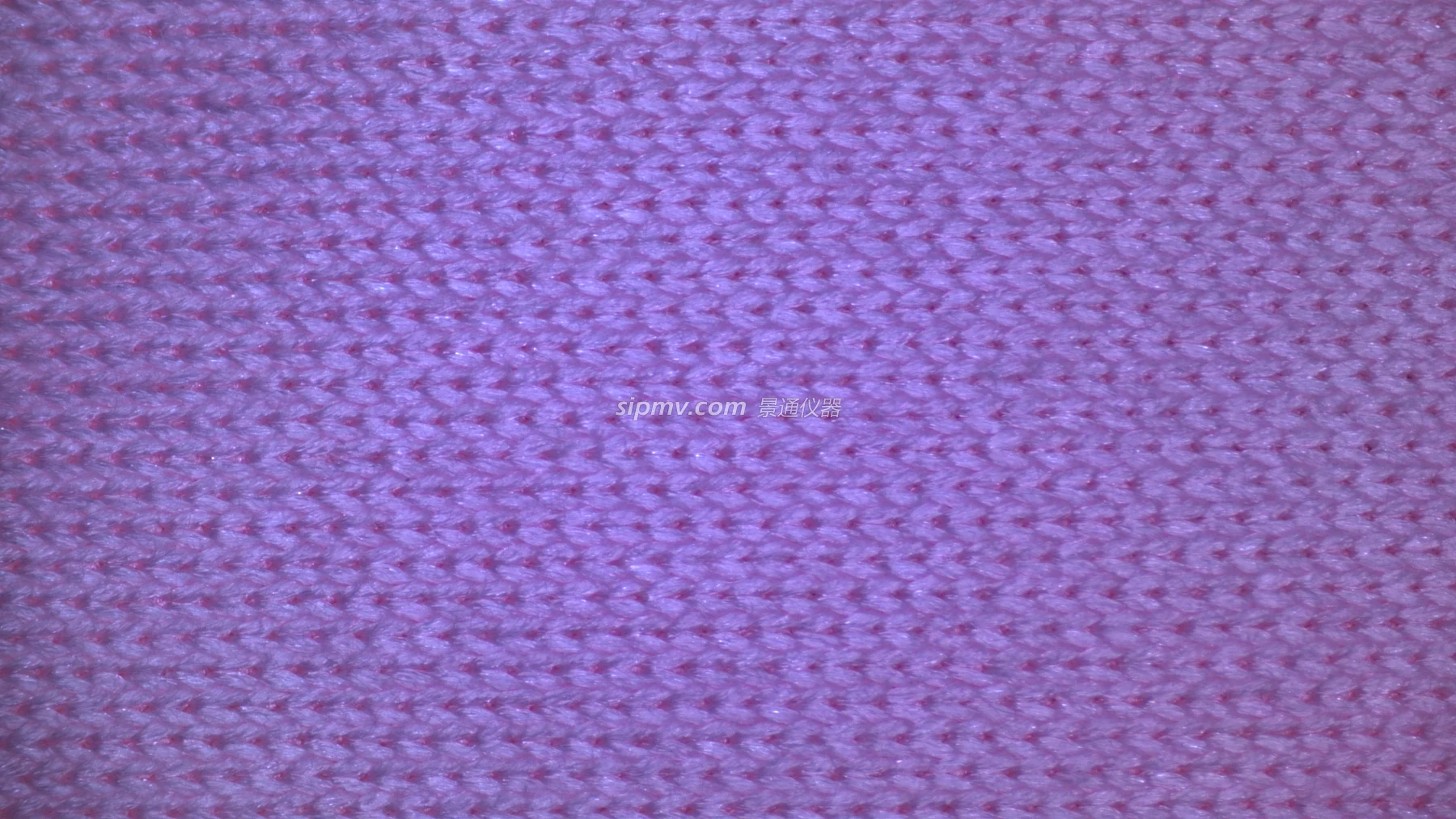

织物（ZM0756H4K8MPA）

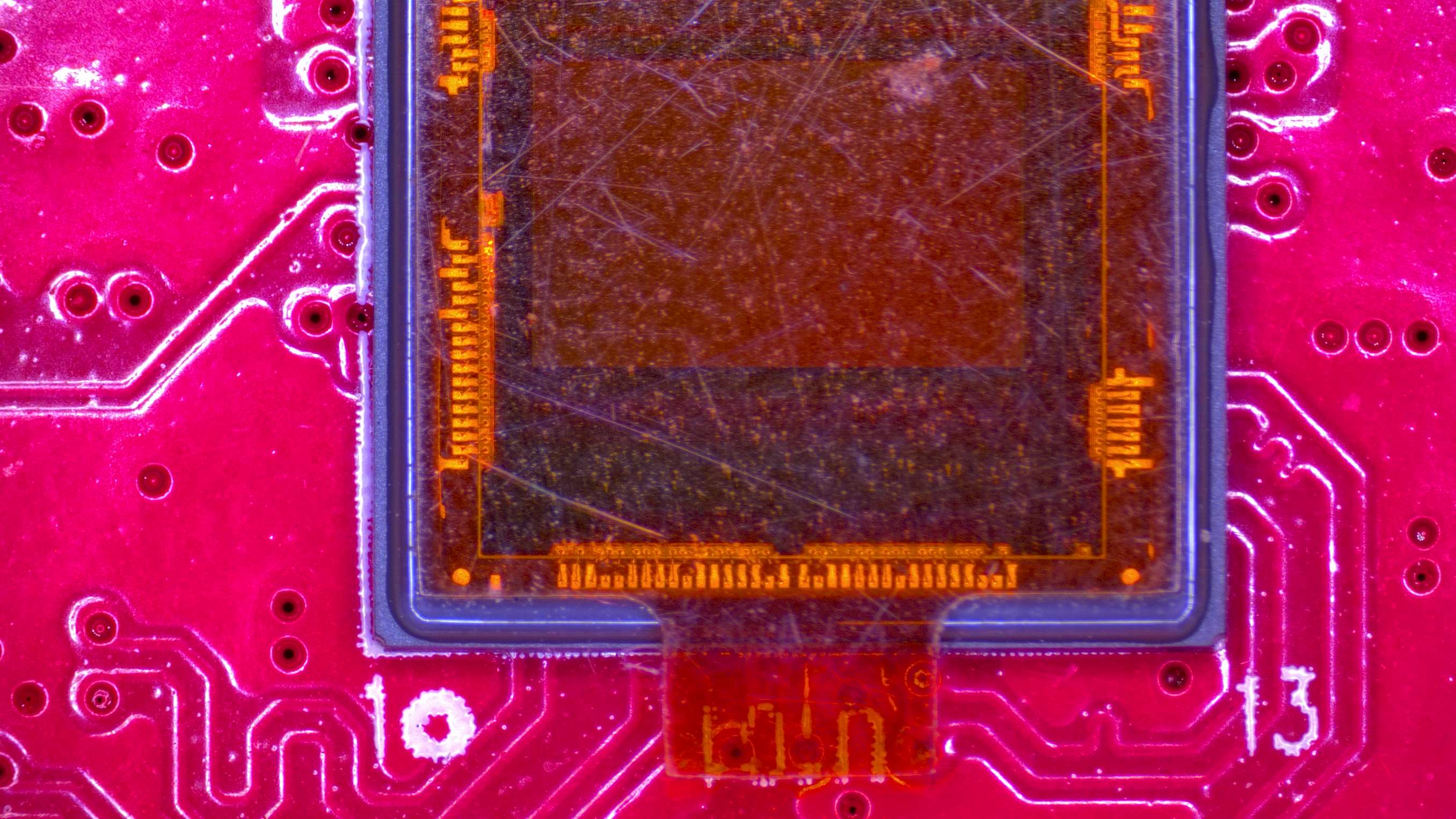

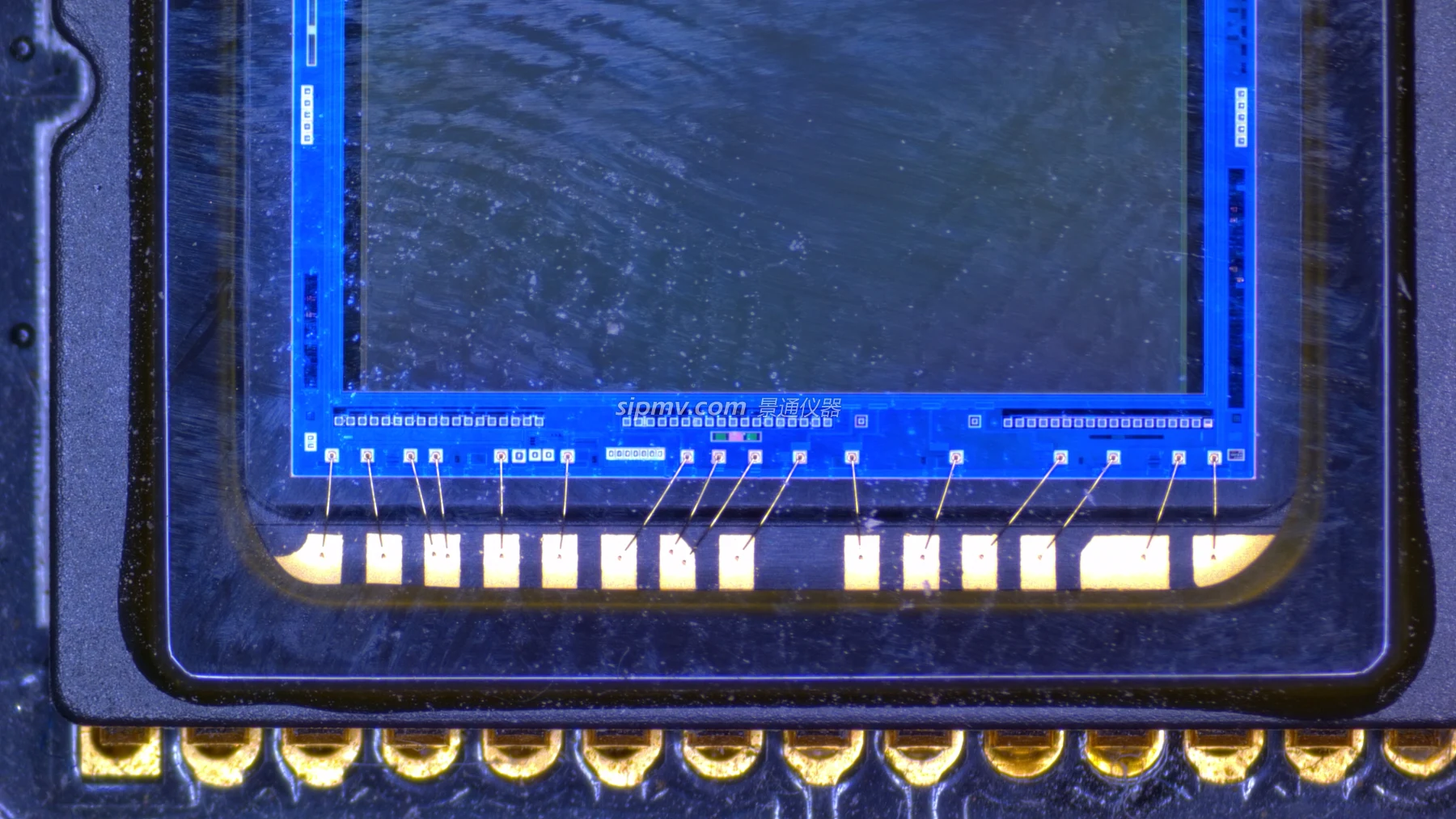

ZM0756H4K8MPA捕获的CMOS芯片

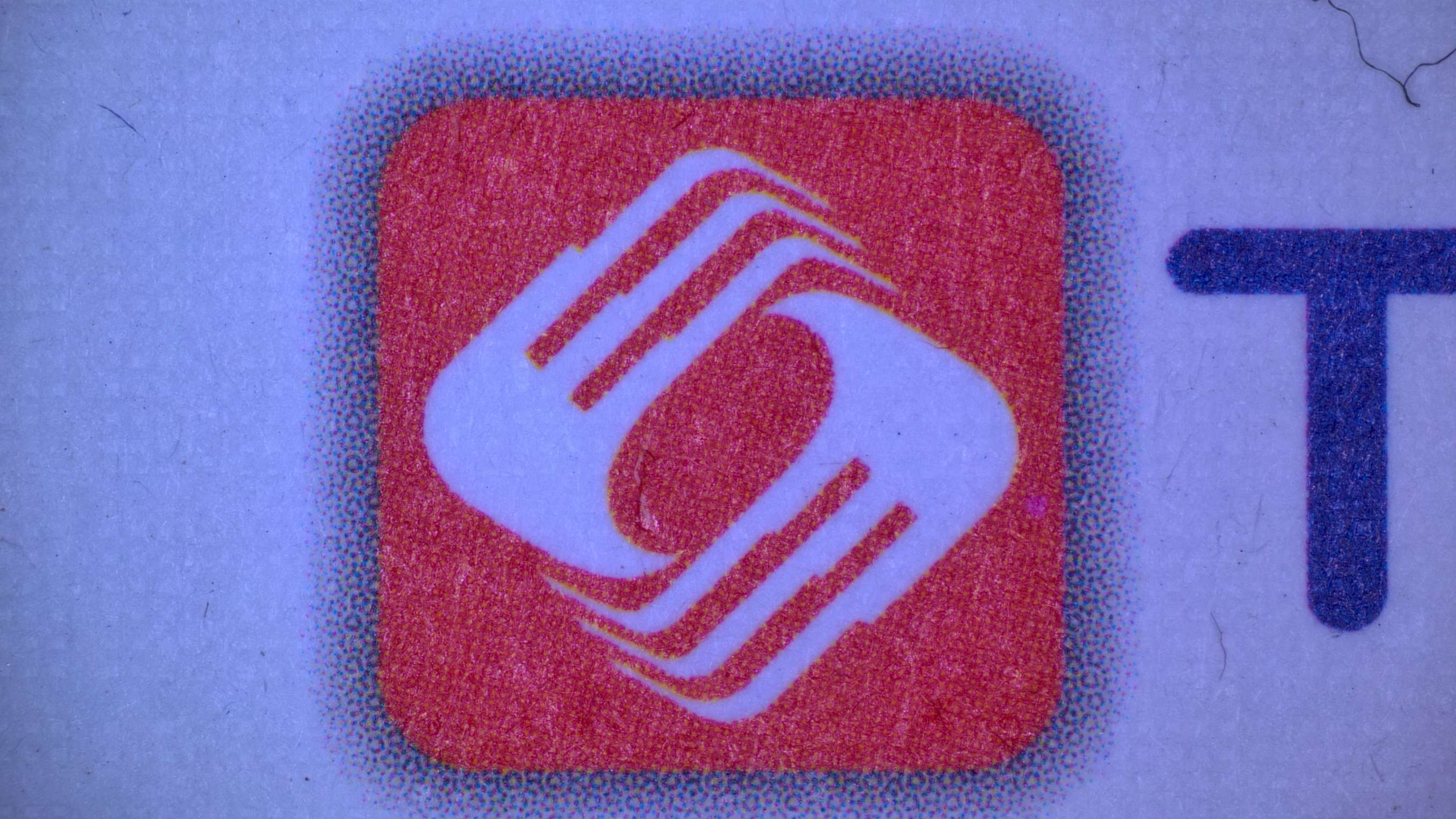

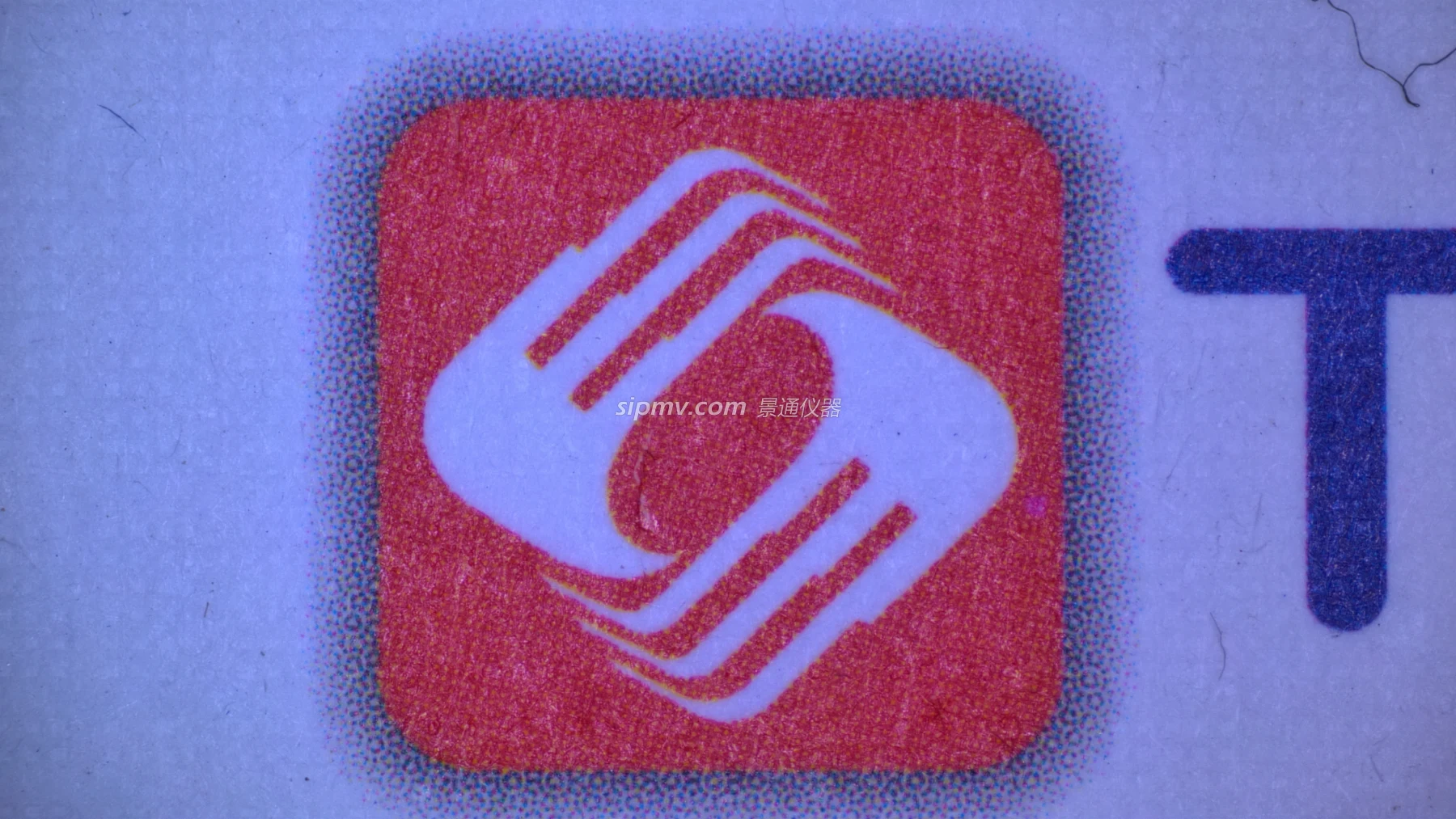

ZM0756H4K8MPA捕获的印刷品图案

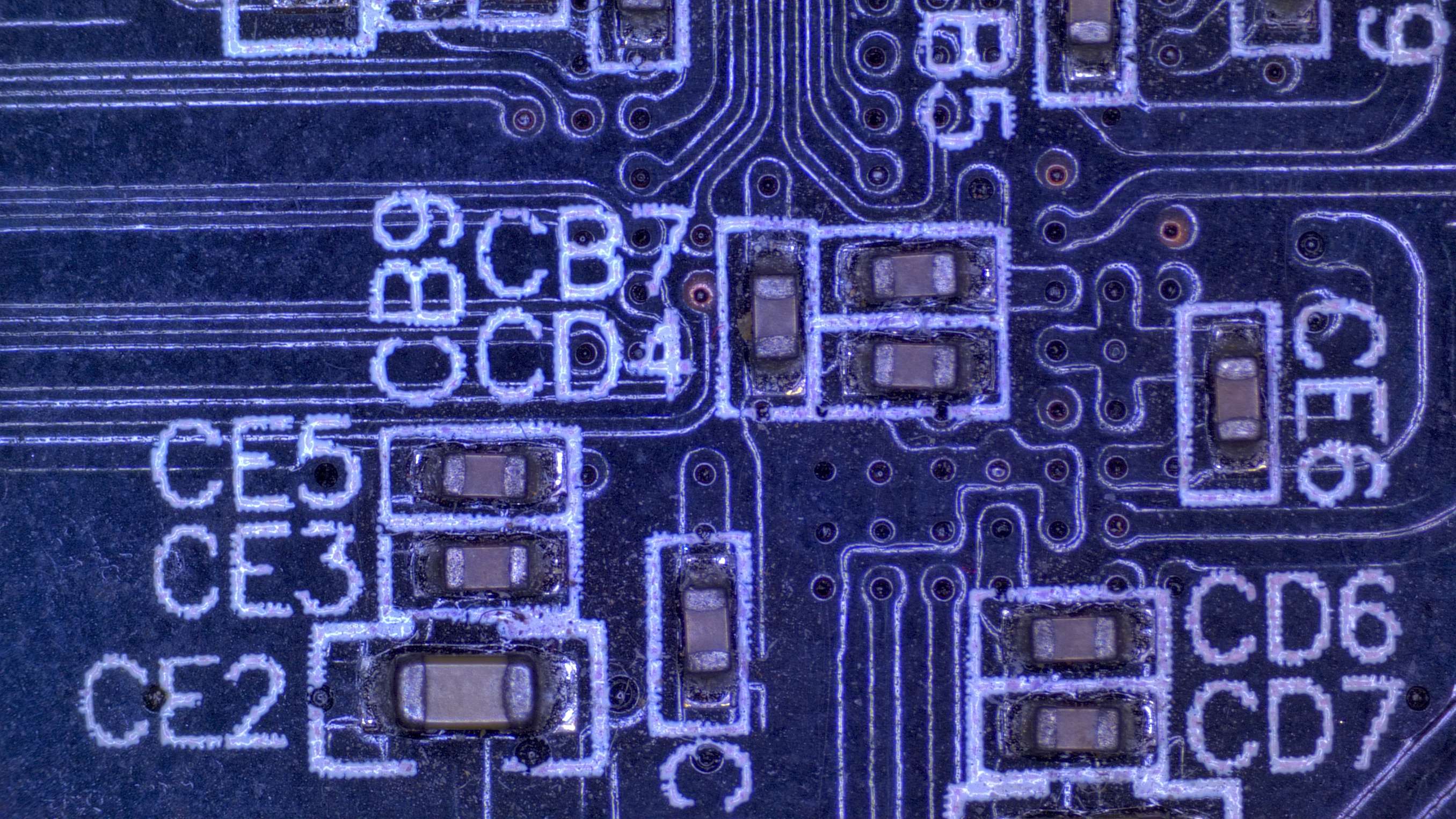

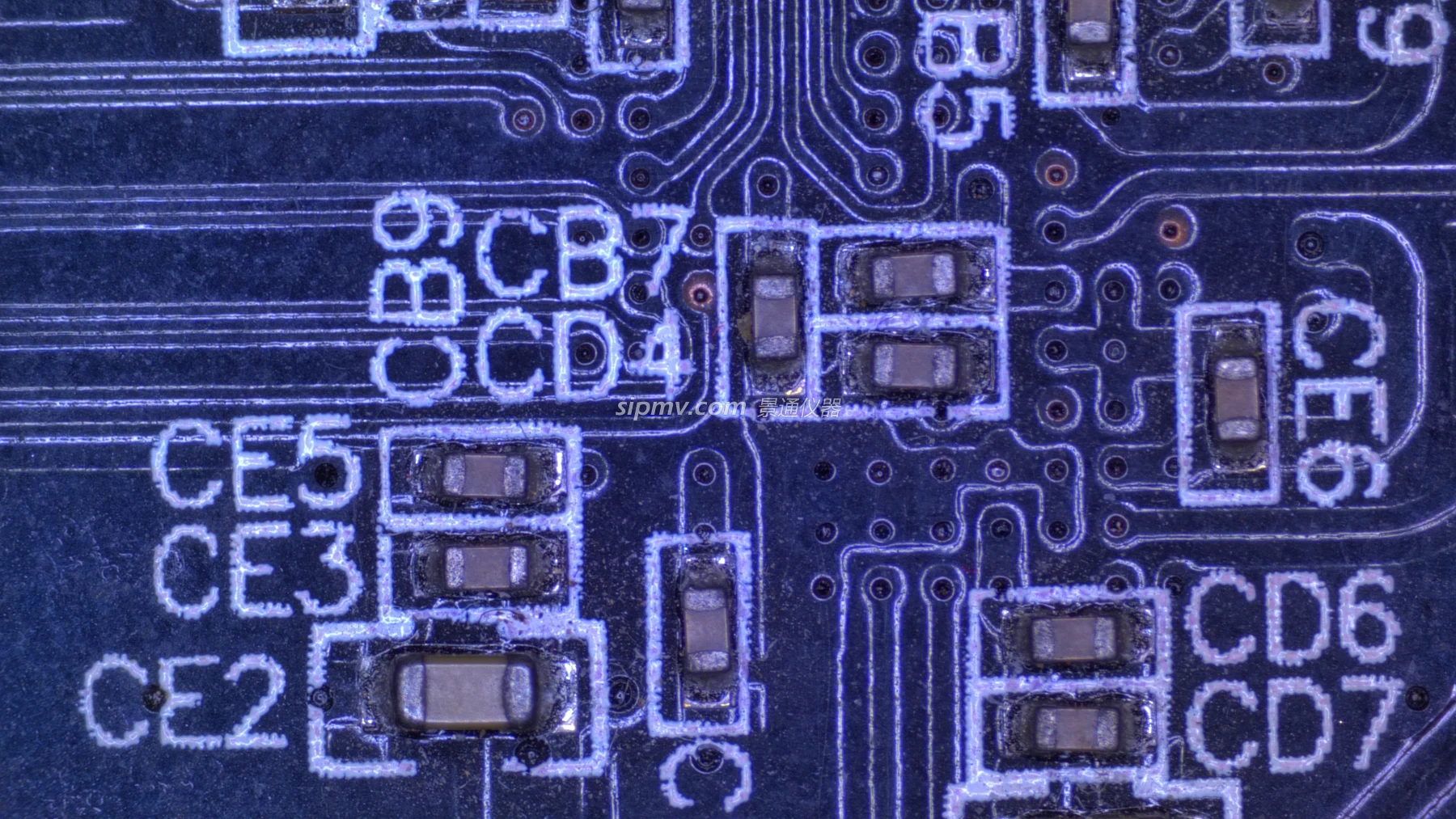

ZM0756H4K8MPA捕获的电路板图
包装清单

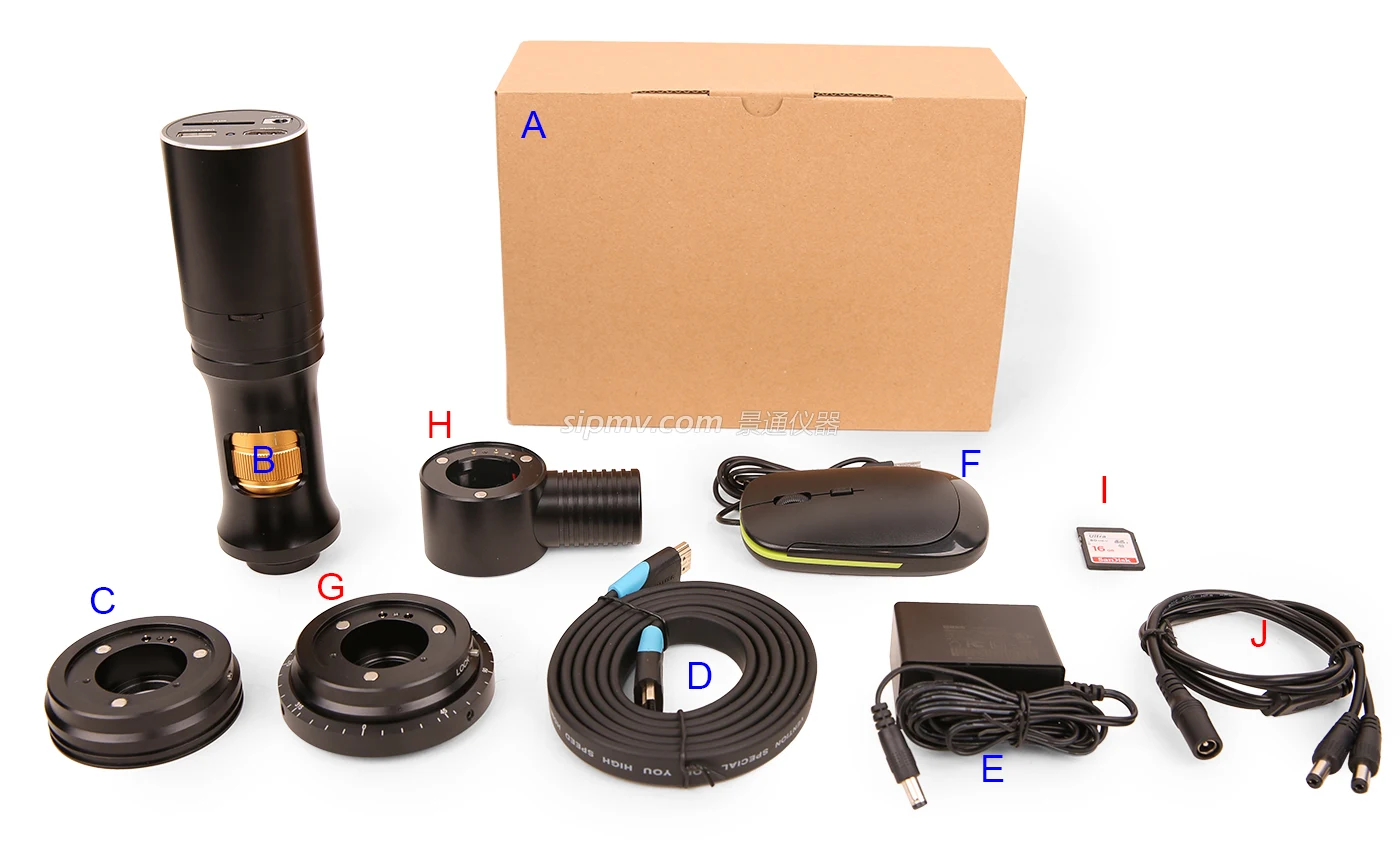

ZM0756H4K8MPA连续变倍HDMI接口数码显微一体机包装
| 标准包装清单 | ||||
|---|---|---|---|---|
| A | 相机包装盒规格: L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/ 每盒) | |||
| B | 连续变倍数码一体机一台( ZM0756H4K8MPA) | |||
| C | 无线LED 环形光源(ZM0756DRL-NPC) | |||
| D | HDMI 线 | |||
| E | 电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A | 美标: 型号: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC EMI 标准: FCC Part 15 Subpart B 欧标: 型号: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC EMI 标准: FCC Part 15 Subpart B |
||
| F | USB 鼠标/USB 无线鼠标 | |||
| G | CD (Driver & utilities software, Ø12cm) | |||
| 可选附件 | ||||
| G | 无线LED 偏振环形光源(ZM0756DRPL-NPC) | |||
| H | 无线LED同轴光源照明器（ZM0756CL-NPC）) | |||
| I | SD 卡(4G 或者 8G) | |||
| J | 一分二电源分束线 | |||
| K | 其他辅助物镜（未示出）线 | |||
