VM3400I数码明暗场倒置金相显微镜带液晶屏幕
VM3400I数码明暗场倒置金相显微镜带液晶屏幕

金相显微镜

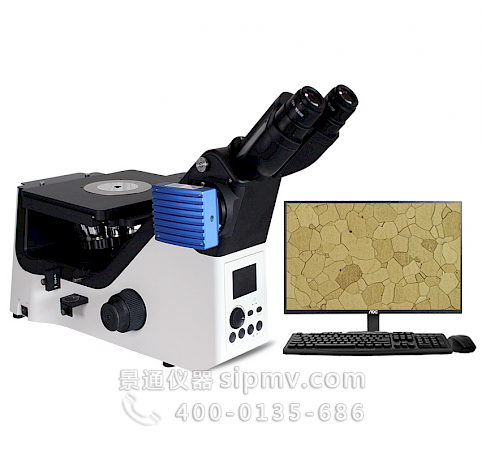

VM3400I数码明暗场倒置金相显微镜带液晶屏幕材料表面内部缺陷晶粒度观察

科研级三目倒置电子金相显微镜VM3400I采用无限远半复消色差光学系统45mm焦距管径。多种观察方式:明场、暗场、偏振光,可选配微分干涉。紧凑稳定的高刚性主体满足显微镜操作的防振,符合人机工程学要求的理想设计,使操作方便舒适,空间广阔。

光学系统
无限远
结构
倒置

选型前建议核对样品、观察方式与成像接口。也可直接拨打 0512-62752246 沟通需求。

产品介绍

一、产品概述

科研级三目倒置电子金相显微镜VM3400I采用无限远半复消色差光学系统45mm焦距管径。多种观察方式:明场、暗场、偏振光,可选配微分干涉。紧凑稳定的高刚性主体满足显微镜操作的防振,符合人机工程学要求的理想设计,使操作方便舒适,空间广阔。适用于金属、岩矿内部结构组织的鉴定和分析,或用于观察材料表面特性,如:划痕、裂纹、喷涂的均匀性等。应用在金属学、矿物学、精密工程学的工厂、实验室和教学及科学领域。

二、性能特点

1、采用了明暗场无限远色差校正光学系统45mm设计;

2、整机了采用防霉处理,保护了光学元件延长了仪器使用寿命;

3、BM编码型5 孔物镜转换器(带DIC 插槽),;

4、配置了偏光装置并可选配微分干涉装置,拓展了功能;

5、LIM智能光强管理,自动光强记忆;

6、带液晶屏幕,实时显示光源亮度和物镜倍率,方便使用者操作。

三、显微镜参数

序号名称技术参数

01

平场目镜

高眼点大视野平场目镜CFI 10X22mm(视度可调)

02

半复消明暗场金相物镜

5XNA0.15WD14.4,

10XNA0.3WD12.1,

20XNA0.40WD11.1,

50XAPO-NA0.75WD3.65,

100X APO-NA0.90 WD1(选配)

03

总放大倍数

50X-500X(选配100X物镜可以达到1000X)

04

观察头

无限远铰链三通观察筒,瞳距调节:50mm~75mm,视度调节:±5屈光度,两档分光比R:T=100:0或50:50

05

转换器

5 孔编码型可调中明暗场物镜转换器(带DIC 插槽),

编码型物镜转换器将显微镜的硬件设置与微视界图像分析软件整合在一起。屏幕上显示物镜的放大倍率,同时切换倍率时也能自动调整软件中记录的校准值,防止忘记切换软件倍率造成的测量错误。

06

调焦机构

采用低手位粗微调同轴 , 粗调行程 9mm, 焦面向上 6.5mm, 向下 2.5mm, 微调精度 0.002mm, 带有防止下滑的松紧调节手轮

07

载物台

双层机械移动载物台,低手位X、Y方向同轴调节,尺寸:235mm×200mm,移动范围:50mm×50mm

08

摄像接口

摄影摄像附件:0.7X  C接口,可调焦

09

偏光装置

起偏镜插板,360°旋转式检偏镜插板

10

液晶屏

液晶屏幕显示光源亮度和物镜倍率显示功能

11

照明

明场反射照明器,带偏光装置插槽;LED灯箱,灯源亮度连续可调,带二级光源开光,采用外置式宽电压变压器,输入100-240V,输出12V2A

12

干涉组件

微分干涉板(选配)

13

图像处理软件

拍照,录像,测量,实时图像拼接,景深融合等(选配)

14

标尺

高精度型测微尺,格值0.01m 总长1mm(选配)

四、显微镜相机VSE1200

相机系采用采用Sony索尼背照式CMOS传感器,双层降噪技术,具有超高的灵敏度以及超低噪声。适用于普通明场或弱光或荧光光场显微图像的拍摄,采用USB3.0数据传输技术实现数据传输,视频传输快速而而稳定。相机随机提供视频与图像处理应用软件ImageView; 提供Windows/ Linux/OSX多平台SDK; 支持原生C/C++, C#/VB.Net, Directshow, Twain API。

相机参数:

型号VSE1200

传感器型号与尺寸

SONY MX226,  1/1.7“(7.40x5.55)

像素(μm)

1.85x1.85

G光灵敏度暗电流

280mv with 1/30s , 0.1mv with 1/30s

FPS/分辨率

25@4000x3000,50@2048x1080

采样平均

1x1, 2x2

曝光时间

0.1ms~15s

光谱响应范围

380-650nm (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-FineTM硬件ISP视频处理引擎

捕获与控制API

Native C/C++, C#/VB.Net, DirectShow, Twain和Labview

记录方式

图像和视频

工作温度(摄氏度)

-10~ 50

供电电源

相机通过USB接口供电

贮存湿度

10~60%RH
