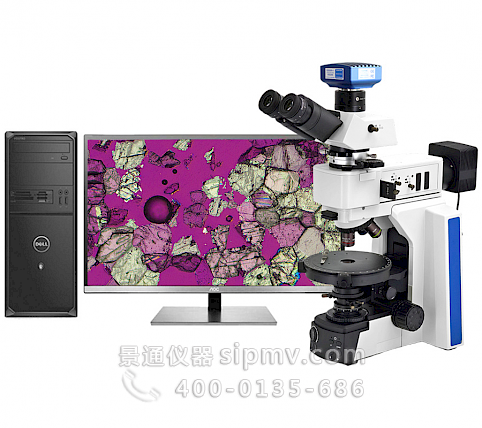

POL2200科研级电子偏光显微镜编码型带亮度记忆功能
三目正置透反射偏光显微镜P0L2200采用无限远双向色差校准系统,利用光的偏振特性对具有双折射性物质进行研究鉴定。配置有λ片:φ18 毫米,一级红(光程差551nm),λ/4 片:φ18 毫米(光程差147.3nm),石英楔子(Ⅰ-Ⅳ级)等补偿器附件,是一组具有完备功能和良好品质的偏光显微镜。可进行透射单偏光观察,反射单偏光观察,正交偏光观察,锥光观察。可对各种透明的晶体、岩石、矿物以及具有双折射的物质进行观察和鉴定。
- 光学系统
- 无限远
选型前建议核对样品、观察方式与成像接口。也可直接拨打 0512-62752246 沟通需求。
产品介绍
一、产品概述
三目正置透反射偏光显微镜POL2200采用无限远双向色差校准系统,利用光的偏振特性对具有双折射性物质进行研究鉴定。配置有λ片:φ18 毫米,一级红(光程差551nm),λ/4 片:φ18 毫米(光程差147.3nm),石英楔子(Ⅰ-Ⅳ级)等补偿器附件,是一组具有完备功能和良好品质的偏光显微镜。可进行透射单偏光观察,反射单偏光观察,正交偏光观察,锥光观察。可对各种透明的晶体、岩石、矿物以及具有双折射的物质进行观察和鉴定,应用于地质矿物学、纺织与材料环境科学、化工、医疗、药品等领域的研究与检验,也可进行液态高分子材料,生物聚合物及液晶材料的晶相观察,是科研机构与高等院校进行研究与教学的理想仪器。
二、性能特点
1、大直径金属工作平台,可360°流畅旋转带刻度线,任意角度实时锁紧定位。石墨喷涂平台,防腐耐磨;
2、配有偏光装置起偏器、检偏器、专业锥光观察中间镜组,内置用转盘式切换勃氏镜组,带补偿器插槽,可配λ片、λ/4 片及石英楔子;
3、插拔式检偏镜组,可360°旋转,格值2°,精度6′;
4、亮度记忆功能可根据操作习惯,设置每个物镜合适的亮度,更换物镜时自动光强调节,提高工作效率、减少视觉疲劳;
5、编码型偏光显微镜将显微镜的硬件设置与图像分析软件整合,随物镜切换倍率时自动调整软件中记录的校准值,便捷操作减少测量错误。
6、二档分光(0/100,50/50),可同步输出,也可切换输出,满足不同客户需求。
三、显微镜参数
| 序号 | 名称 | 技术参数 |
|---|---|---|
01 | 平场目镜 | 高眼点大视野平场目镜SWH10X23mm 视度可调,带测微尺,带网格分化目镜 |
02 | 分划目镜 | 分划目镜10X(视场数Φ22mm) 格值0.10mm/格 |
02 03 | 半复EPI物镜5倍,N.A=0.16,W.D=16mm,OFN=26.5 | |
半复EPI物镜10倍,N.A=0.30,W.D=9mm,OFN=26.5 | ||
半复长距EPI物镜20倍,N.A=0.40,W.D=12mm,OFN=26.5 | ||
半复长距EPI物镜50倍,N.A=0.60,W.D=9.5mm,OFN=26.5 | ||
04 | 总放大倍数 | 50X-500X(选配100X物镜,放大50X-1000X) |
05 | 观察头 | 30°倾斜,无限远铰链三通观察筒,瞳距调节:50mm~75mm,单边视度调节:±5 屈光度,两档分 光比R:T=100:0 或50:50 |
06 | 转换器 | 五孔位手动物镜转盘,高精度定位 |
07 | 起偏镜 | 起偏镜可移出光路,确保反射照明能够实现自然光观察,且便于更换 |
| 中间镜组 | 配推拉式检偏组,可移出光路;内置勃氏镜,转盘式切换机构(中心、焦距可调) |
08 | 检偏镜 | 检偏镜组,360°旋转,格值2°,精度6′,带锁紧机构 |
09 | 调焦机构 | 低手位粗微同轴调焦机构。行程(调焦范围)28mm,微调精度0.001mm.带有防止下滑的调节松紧装置和防止打坏切片的上限位装置 |
| 补偿器 | λ片:φ18 毫米,一级红(光程差551nm),λ/4 片:φ18 毫米(光程差147.3nm),石英楔子(Ⅰ-Ⅳ级) |
10 | 旋转金属工作平台、表面石墨喷涂,防腐耐磨;直径160mm,可360°旋转,格值1°,精度6′,带锁紧装置 | |
11 | 光瞳距离 | 50-76mm |
12 | 落射照明系统 | 上照明:反射灯室10W LED,预置中心,反射照明器,带视场光阑与孔径光阑,含LBD 滤色片组,带插拔式起偏镜组,预设插槽设计,带起偏镜,分光镜,视场光阑,孔径光阑 |
13 | 透射照明系统 | 下照明:透射灯室10W LED,预置中心,柯拉照明,带可变视场光阑 |
14 | 聚光镜 | 摇出式消色差聚光镜N.A 1.2,采用大孔径摇出式消色差聚光镜,横向装入,中心可调,上下垂直升降,带刻度标记的可调孔径光阑,克服了固定式聚光镜的缺陷,为不同倍率的物镜观察、摄影 |
15 | 适配器接口 | 1X(选配0.65X或 0.5X) |
16 | 摄像头(选配) | |
17 | 软件(选配) |
