VMS0745H4K数码体视显微镜专业电子手机维修检测
VMS0745H4K数码体视显微镜专业电子手机维修检测

体视显微镜

VMS0745H4K数码体视显微镜专业电子手机维修检测

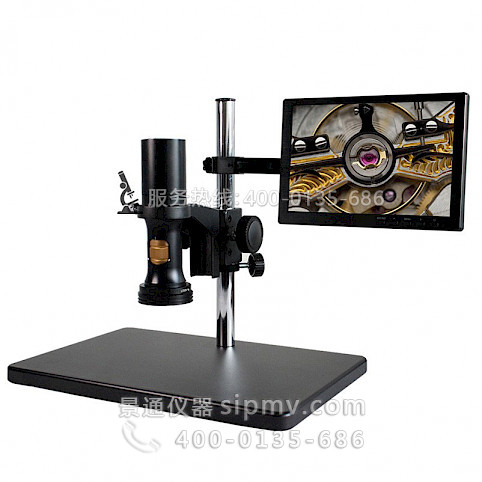

VMS0756H4K是连续变倍连续变倍镜头显微镜主体、4KHDMI相机和10英寸的显示器(选配其他尺寸显示器)、LED环形光源组成。立体显微镜操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,立体显微镜将实物的图像放大后显示在计算机的屏幕上,可以将图片编辑、保存和打印。配测量软件可以测量各种数据。

选型前建议核对样品、观察方式与成像接口。也可直接拨打 0512-62752246 沟通需求。

产品介绍

一、产品概述

       VMS0756H4K是连续变倍连续变倍镜头显微镜主体、4KHDMI相机和10英寸的显示器(选配其他尺寸显示器)、LED环形光源组成。立体显微镜操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,立体显微镜将实物的图像放大后显示在计算机的屏幕上,可以将图片编辑、保存和打印。配测量软件可以测量各种数据。

二、性能特点

1、立体感强,成像清晰和宽阔;

2、具有长工作距离;

3、LED环形光源(选配可换同轴光源);

4、配测量软件可以测量各种数据;

5、设备不需要电脑即可直接完成视频与图像的采集,照明光源模块无需外接电源,直接通过光学连续变倍物镜主体连接到相机模块。

三、显微镜参数

序号名称技术参数

01

镜筒

单目镜筒(用于连接摄像装置)

02

物镜

0.7X-5.6物镜变倍比 1∶8

03

数值孔径NA

0.018-0.092(1x辅助物镜情况下)

04

分辨率

18.6um-3.65um

05

视场

0.99mm-34.28mm

06

可选配物镜

0.50x,0.75x,1.00x,1.50x,2.00x(可根据需要选择)

07

可选选配其他物镜

可选商业无限远显微镜用物镜(生物显微物镜与金相显微物镜均可)

08

HDMI接口

支持HDMI1.4 协议;30fps@4K/30fps@1080P

09

传感器

Sony IMX415(C),1/2.8"(5.57x3.13),像素尺寸为1.45x1.45um

10

G光灵敏度/暗电流/动态范围/SNR

300mv with 1/30s 0.13mv with 1/30s /NA/NA/NA

11

FPS/分辨率

30@3840*2160 (HDMI)

12

曝光时间

0.04~1000ms

13

图片捕获

8M (3840*2160) JPEG 格式,选择SD卡存储

14

调焦方式

立柱式

15

工作距离

37.5mm-160mm(由辅助物镜决定)

16

测量信息存储

捕获图像支持测量信息和图像内容分层存储和融合存储功能

17

ISP功能

支持曝光时间/增益调节(自动/手动曝光),白平衡(手动/自动/ROI白平衡),锐化,3D 降噪,饱和度,对比度,亮度,Gamma以及50HZ/60HZ防闪烁等功能。

18

图像辅助功能

放大/缩小(最大10倍数码放大),镜像/翻转,冻结,十字线,图片浏览(Browser),录制视频回放以及丰富的图像测量功能

19

多语言支持

英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语等多种语言

20

底座

380*260  高度340mm

21

光源

无线LED 环形光源亮度可调,选配(偏振环形光源、同轴光源照明器)

四、可选配辅助物镜的光学参数

辅助物镜

参数

TV镜头0.5X(1/3"传感器)TV050

低倍

高倍

W100,1.0X(80mm WD)

倍率

0.35X~2.80X

线视场

17.14mm

2.14mm

NA

0.018

0.092

W050,0.5X(160mm WD)

倍率

0.18X~1.40X

线视场

34.28mm

4.28mm

NA

0.009

0.046

W075,0.75X(105mm WD)

倍率

0.26X~2.10X

线视场

20.81mm

2.86mm

NA

0.013

0.069

W150,1.5X(51.5mm WD)

倍率

0.53X~4.20X

线视场

11.43mm

1.43mm

NA

0.026

0.138

W200,2.0X(37.5mm WD)

倍率

0.70X~5.60X

线视场

8.57mm

1.07mm

NA

0.035

0.182

备注

当使用同轴光照明时,低放大倍率可能会产生渐晕。
