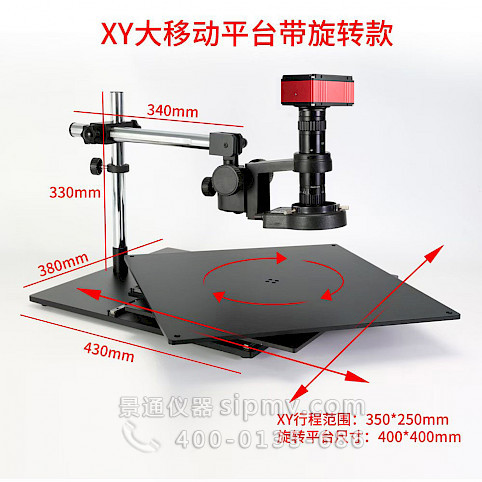

DTX-45DL可旋转体视数码显微镜电路板焊接缺陷鉴定

DTX-45DL大底座体视显微镜用于表面宏观检查的工业视频显微镜，二维移动平台带360°旋转，适合观察需要从多个角度审视、尺寸大且需要精确定位的样品。立体显微镜操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷（印刷错位、塌边等）的检定、单板PC的检定、真空荧光显示屏VFD的检定等等，立体显微镜将实物的图像放大后显示在显示器屏幕上便于观察。可以将图片编辑、保存和打印。配测量软件可以测量各种数据。

咨询本型号配置咨询获取资料

选型前建议核对样品、观察方式与成像接口。也可直接拨打 0512-62752246 沟通需求。

产品介绍

一、产品概述

DTX-45DL大底座体视显微镜用于表面宏观检查的工业视频显微镜，二维移动平台带360°旋转，适合观察需要从多个角度审视、尺寸大且需要精确定位的样品。立体显微镜操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷（印刷错位、塌边等）的检定、单板PC的检定、真空荧光显示屏VFD的检定等等，立体显微镜将实物的图像放大后显示在显示器屏幕上便于观察。可以将图片编辑、保存和打印。配测量软件可以测量各种数据。

二、性能特点

1、立体感强，成像清晰和宽阔；

2、具有长工作距离；

3、二维移动带360°旋转大平台；

4、配测量软件可以测量各种数据。

三、显微镜参数

序号	名称	技术参数
01	镜筒	单目镜筒（用于连接摄像装置）
02	物镜	0.7X-4.5X，物镜变倍比 1∶6.4
03	总放大倍数	15X-100X（10英寸显示器，放大倍数根据显示器尺寸而定）
04	适配镜	0.5X
05	视场范围	2mm-13mm
06	调焦方式	立柱式
07	工作距离	最大工作距离100mm
08	调节范围	立杆高330mm
09	底座	430mm×380mm
10	光源	配送LED环形光源

相机参数

1、4K输出830万像素图像，实时帧率60FPS；

2、SONY高性能感光芯片，噪声低、灵敏度高、色彩真实；

3、配备USB3.0、千兆网可接电脑；支持U盘存储功能，外接鼠标；可直接连接HDMI显示器工作（4K显示器效果更好）。

4、相机配有专业图像处理软件，可拍照片，录像外，软件可调整白平衡、调整曝光值、最佳亮度、增益、饱和度、对比度、清晰度和消反光等功能设置，内置个性化界面编辑功能，模板应用，DXF的导入与应用，自动寻边与吸附功能，水平垂直翻转功能，线、圆测量等功能。并提供“平行线”、“多点线距”、“同心圆”等多种测量工具，可显示角度、面积、周长、弧度、宽度、半径、距高等数据。支持拍图录像及回显，文件管理等功能。同时可以通过网络传输实时视频。

相机参数：

序号	HD-4KR
输出方式 Interface	HDMI / 网口/USB3.0（用于接电脑，鼠标，优盘）
分辨率 Resolution	8M图片分辨率为38402160，32M图片分辨率为76804320
像元尺寸 Pixel size	2.0μm x2.0μm
靶面尺寸 Target size	1/1.8
数据位数 Data bi	10bit
曝光方式 Shutter mode	逐行曝光Rolling Shutter
输出帧率 Output frame rate	60FPS
输出颜色 Output color	彩色Color
处理器	四核ARM Cortex [email protected]支持Neon加速，集成FPU处理单元内置内置 64bit [email protected]
内存	2GB LPDDR4X+8GB eMMC
外设接口	HDMI2.0、USB3.0、USB2.0、千兆网

相机参数(可选购HD1600相机接显示器，不带测量功能)

传感器	1/2.33英寸松下1600万像素CMOS传感器
像素尺寸	1.335µm × 1.335µm
HDMI输出	1920*1080 60帧
USB输出	19201080/30 1280720/30 640480/30 320240/30 (MJPG)
镜头接口	C/CS
曝光	自动/手动/一键曝光
曝光补偿	支持
白平衡	自动/手动/一键白平衡，支持RGB可调
存储	最大支持64GB
输入电压	直流5V—12V
划线	支持8条直线，颜色、粗细和位置可调
中心线	支持
菜单语言	英文/中文
遥控器	支持遥控器操作
净重	250克
毛重	450克
产品尺寸	686847mm
包装尺寸	14513070mm
