产品描述

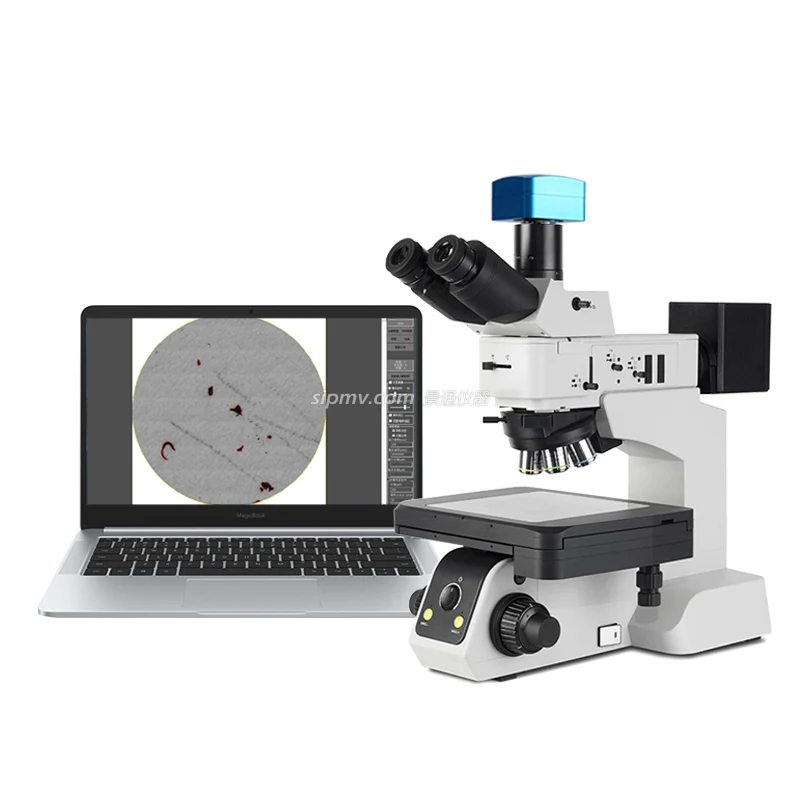

CL-CM40BD自动清洁度颗粒污染分析设备是采用光学显微镜测定颗粒清洁度、颗粒污染度的专业仪器。高精度电动平台，自动化分析软件，高清图像扫描相机，具有自动化高、工作流程化设计模式，操作简便，采集图像快速高效，无缝拼接浏览，智能识别统计，按照选择标准生成结果及报告。针对在制造和装配过程中的颗粒污染物残留，检查电路板电子元件、检测航空航天部件、汽车零部件、食品加工设备和环境中的微生物和残留物。也适用于油品清洁度检测，润滑油清洁度颗粒检测，乳化液清洁度检测，防冻液清洁度检测颗粒检测。
符合标准
VDA19汽车零部件清洁度检测标准
GB/T 14039-2002液压传动 油液 固体颗粒污染等级代号
GB/T 20082-2006液压传动液体污染采用光学显微镜测定颗粒污染度的方法
IS04406/IS04407液压和润滑油检测技术规范
IS016232-2018车辆部件和系统清洁度的标准
NAS 1638航空航天、军事和其他高要求的工业领域标准
性能特点
1.全自动运行扫描，无缝拼接技术
2.经过色差校正的高分辨率无限远明暗场光学系统
3.电脑控制和操作杆控制XYZ电动平台
4.优化色温恒定LED照明方式
6.扫描过程自动拍照、进度实时可见；
光学显微镜参数：
| 序号 | 名称 | 技术参数 |
|---|---|---|
1 | 平场目镜 | 高眼点大视野目镜PL10X23mm |
2 | 5X NA0.15 WD14.35 10X NA0.30 WD8.5 20X NA0.40 WD10.8 50X NA0.75 WD3.0 | |
3 | 转换器 | 5孔明场物镜转换器（带DIC插槽）. |
4 | 调焦机构 | 透反射用机架, 低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能 |
5 | 电动载物台 | 平台面积 310*240mm移动行程:150mmX100mm机械平台，XYZ电动载物台调节； |
6 | 偏光组件 | 起偏镜插板，360°旋转式检偏镜插板 |
7 | 反射照明系统 | 明暗场反射照明器，带可变孔径光阑，视场光阑，中心可调，带滤色片插槽，带起偏镜/检偏镜插槽，5W可调LED灯室，预定中心 |
8 | 透射照明系统 | 5W可调LED灯室，透、反射通用，预定中心 |
9 | 聚光镜 | 摇出式消色差聚光镜（N.A.0.9） |
10 | 摄像接口 | 0.65倍专用摄像接口 |
11 | ||
12 | 清洁度分析软件 | JT-CL |
产品的成套件：
| 序号 | 名称 | 单位 | 数量 |
|---|---|---|---|
1 | 显微镜主体 | 台 | 1 |
2 | 清洁度分析软件 | 套 | 1 |
3 | 景通摄像头VSE1200 | 套 | 1 |
4 | 图像采集卡 | 套 | 1 |
5 | 三目镜筒 | 只 | 1 |
6 | 无限远明暗场半复消色差物镜5X、10X、20X、50X | 只 | 各1 |
7 | 平场目镜 | 对 | 各1 |
8 | 电动载物台XYZ | 个 | 1 |
9 | 控制器 | 台 | 1 |
10 | 电源线 | 根 | 1 |
11 | 产品说明书 | 本 | 1 |
12 | 产品装箱单 | 份 | 1 |
13 | 产品合格证 | 份 | 1 |
14 | 产品保修卡 | 份 | 1 |
15 | 电脑（选配） | 套 | 1 |
