方案概览
炭黑分散性测定系统是一款专门针对聚烯烃管材管件和混配料中颜料或炭黑分散的测定方法开发的符合国家标准《GB/T 18251-2000 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法》的一套显微图像分析评级系统。该显微分析系统采用了光学显微镜与现代成像测量融为一体的图像自动测量技术实现了一键测量一键输出评级结果并以Excel的表格保存。完全取代手工测量人工对比分析繁琐操作。
该系统同时也可用在符合国标的橡胶造粒炭黑粒子尺寸分布及粒径的测定。显示精度≤0.8um。我公司拥有众多成熟国内有名的大型管材生产厂家和检测机构等客户能为客户提供从试样制作到炭黑显微图像分析评级的一整套解决方案。
系统组成
透射显微镜（根据您的样品我们的工程师会为您推荐合适的显微镜主机，不限于金相显微镜、生物显微镜、偏光显微镜等）、显微镜成像系统（可选CMOS、CCD相机，及成像像素）、炭黑分析软件
定制系统方案具体配置选型根据您的需求及预算决定详细请与我们联系咨询。
主要特点
客户案例

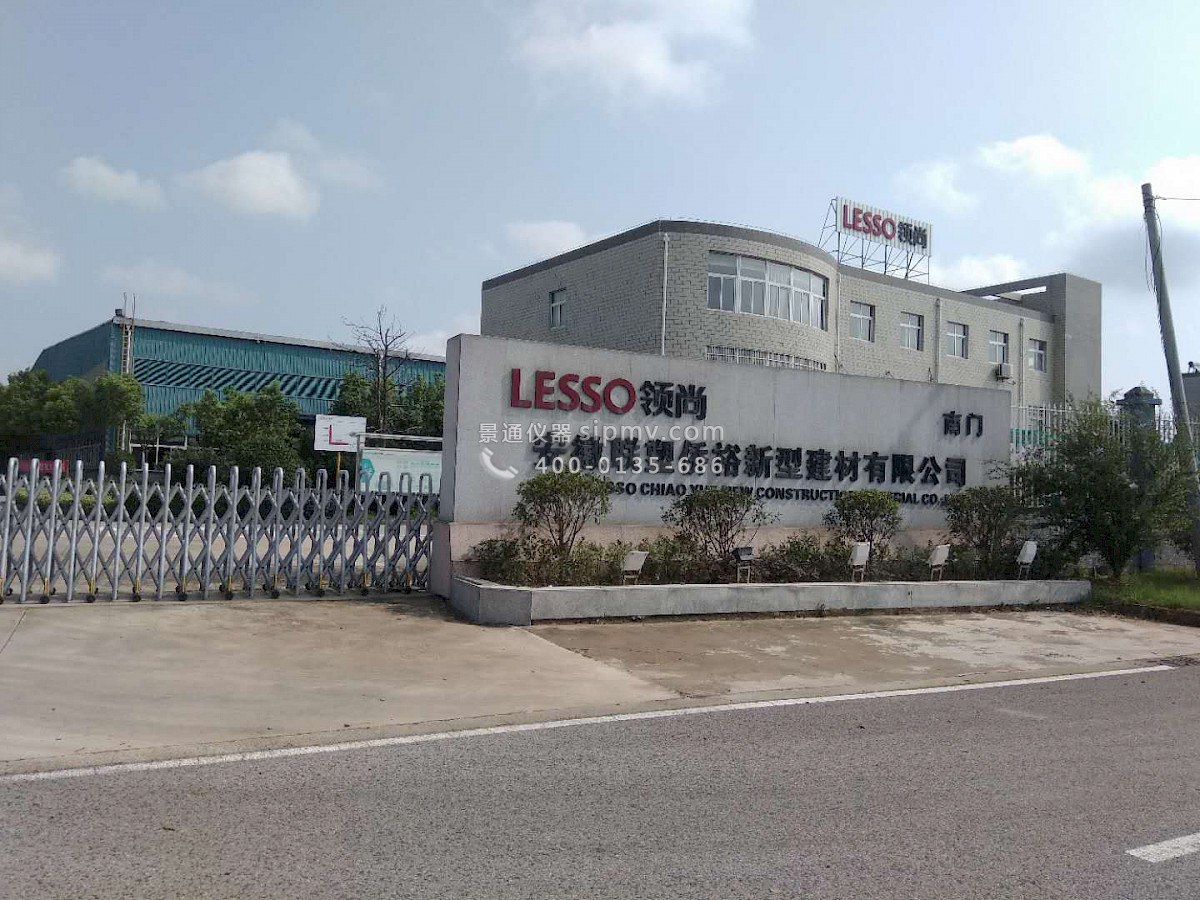

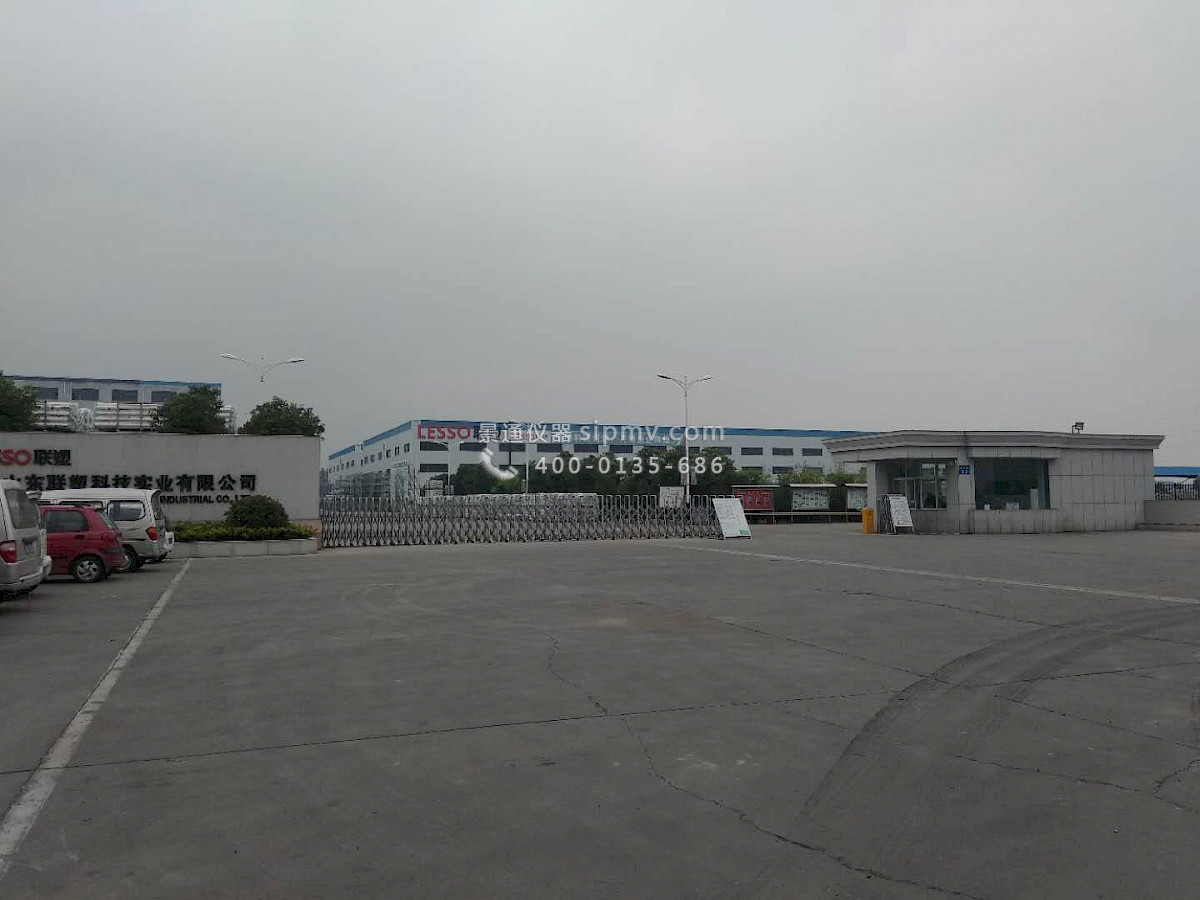

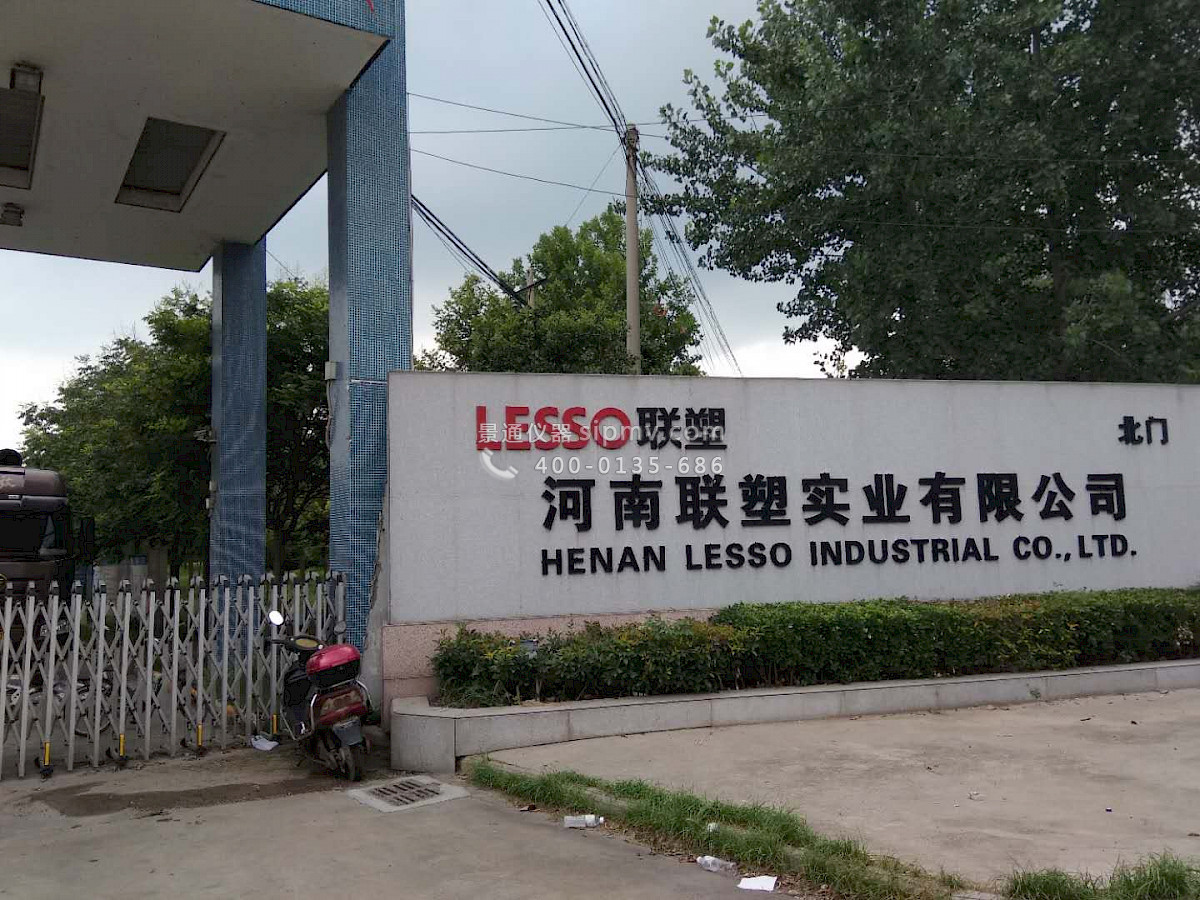

典型案例

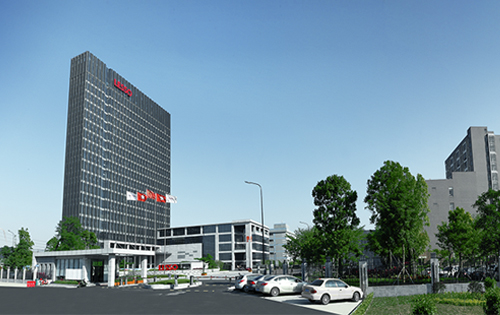

中国联塑集团控股有限公司（简称：中国联塑，股份代号：2128.HK）是国内大型建材家居产业集团，产品及服务涵盖管道产品、水暖卫浴、整体厨房、整体门窗、装饰板材、净水设备、消防器材、卫生材料、海洋养殖网箱、环境保护、建材家居渠道与服务等领域。 2017年营业收入达203.60亿元人民币。

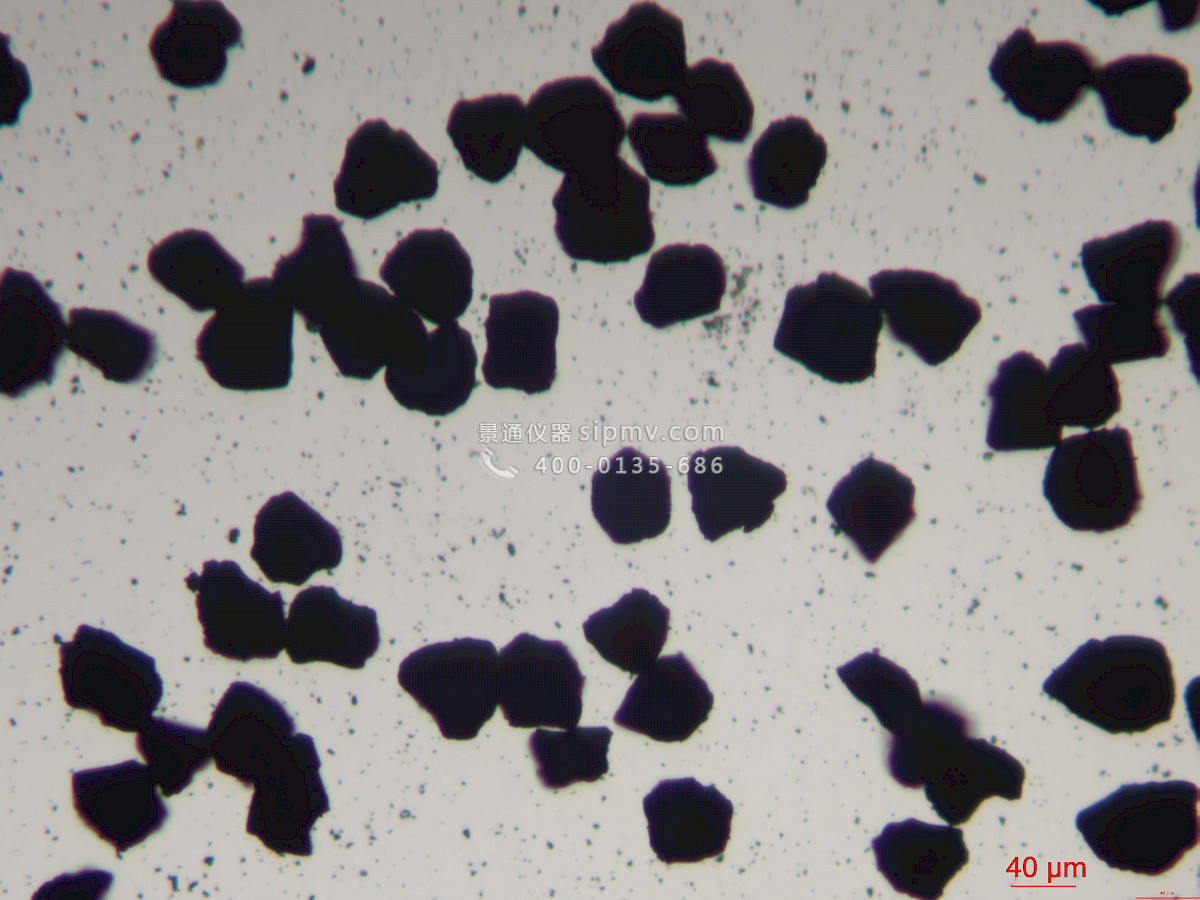

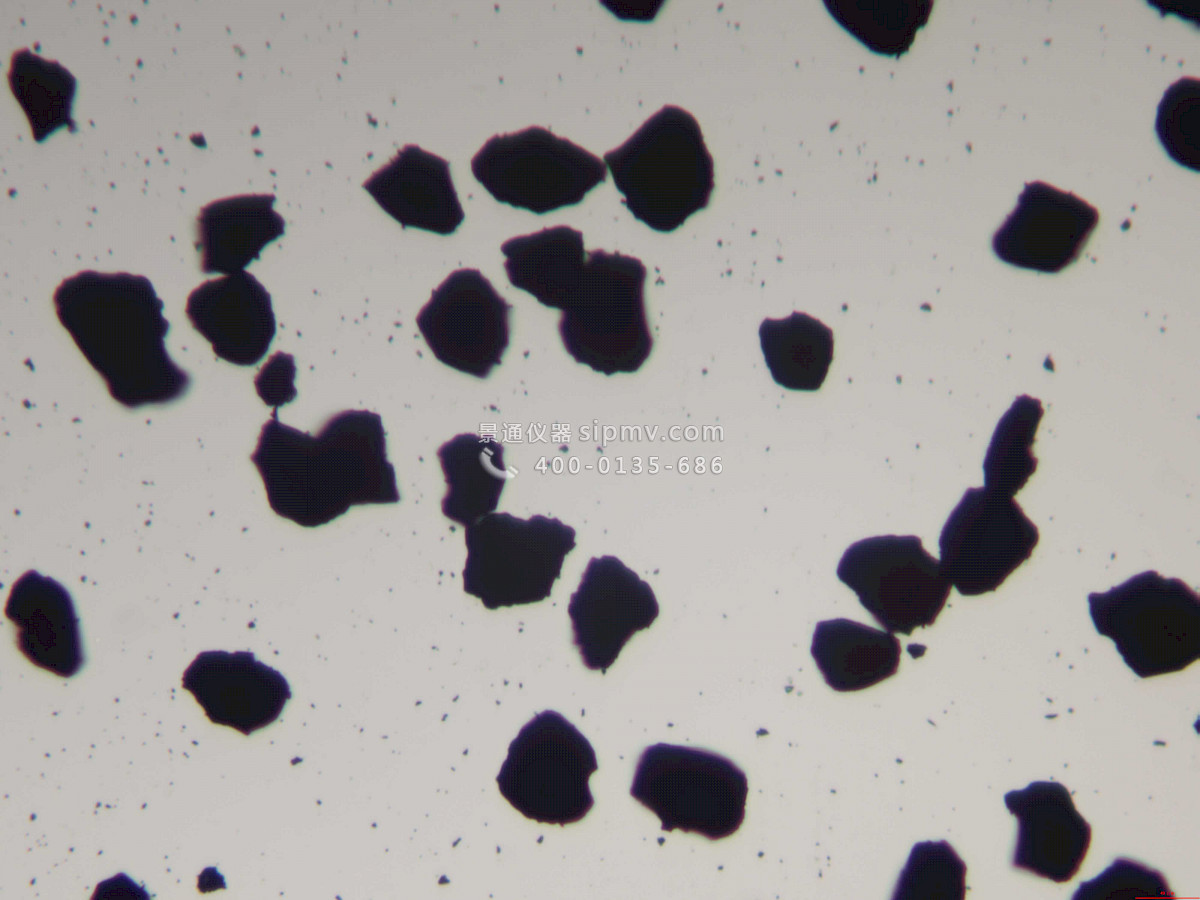

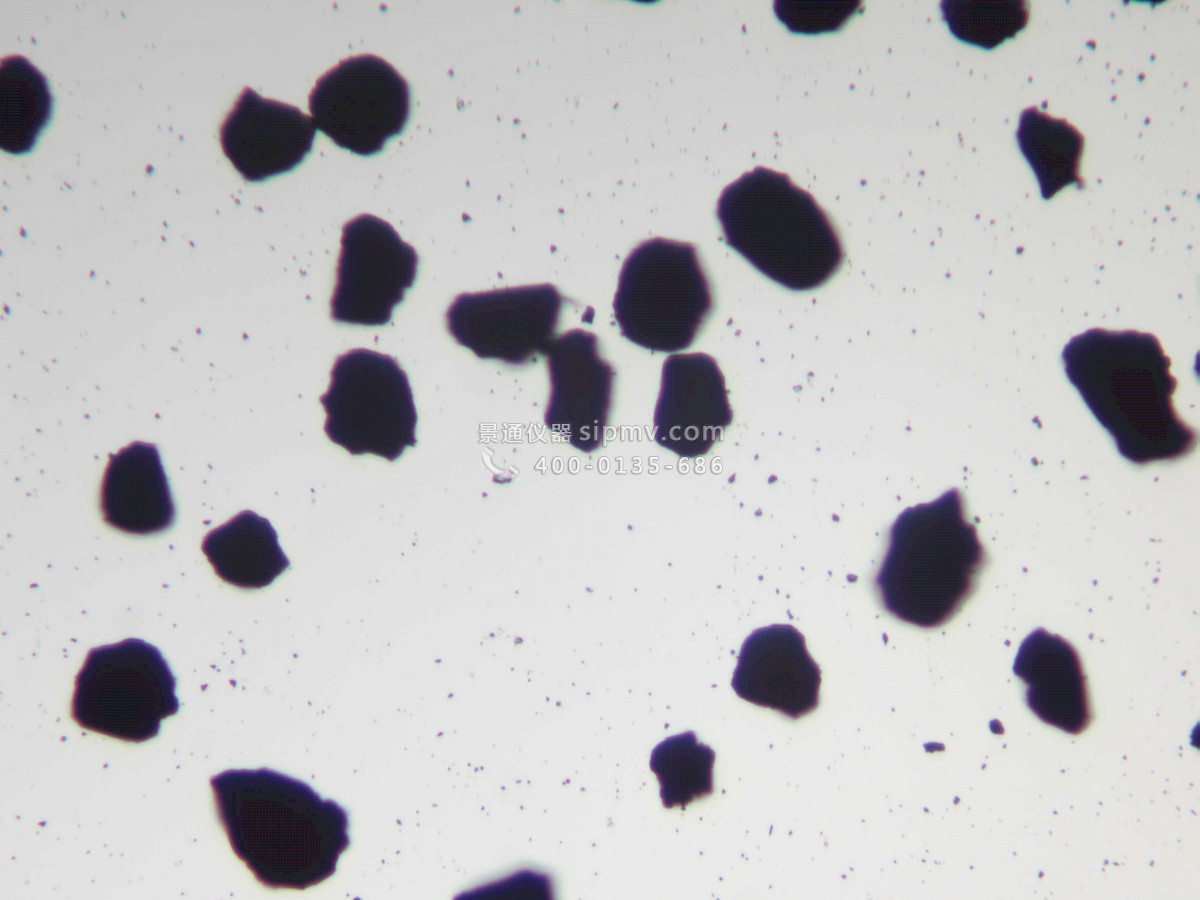

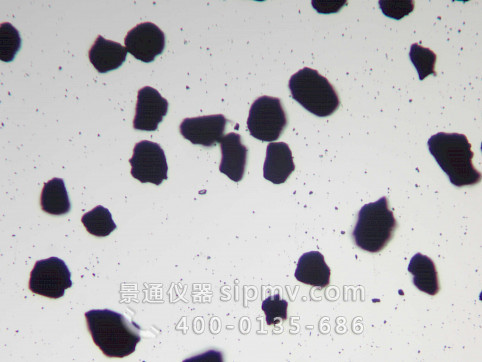

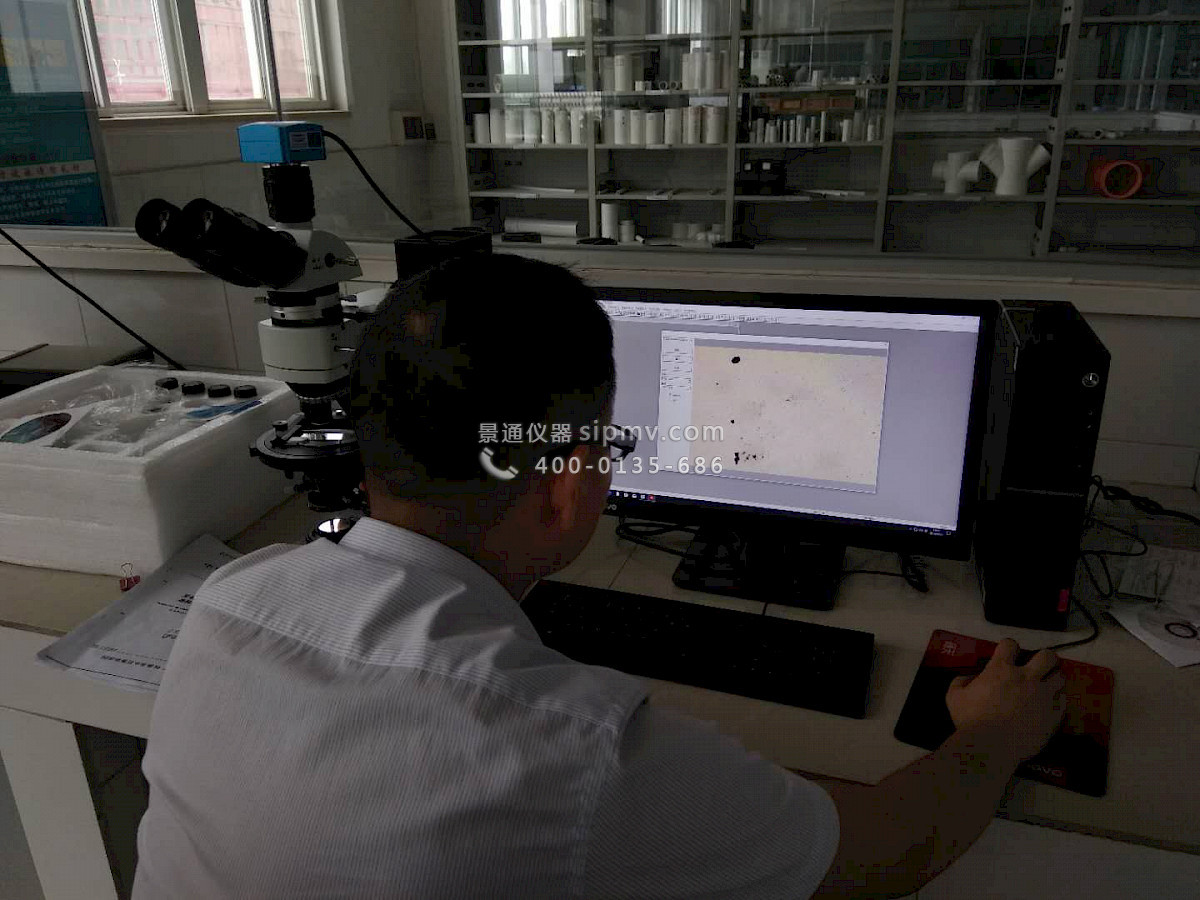

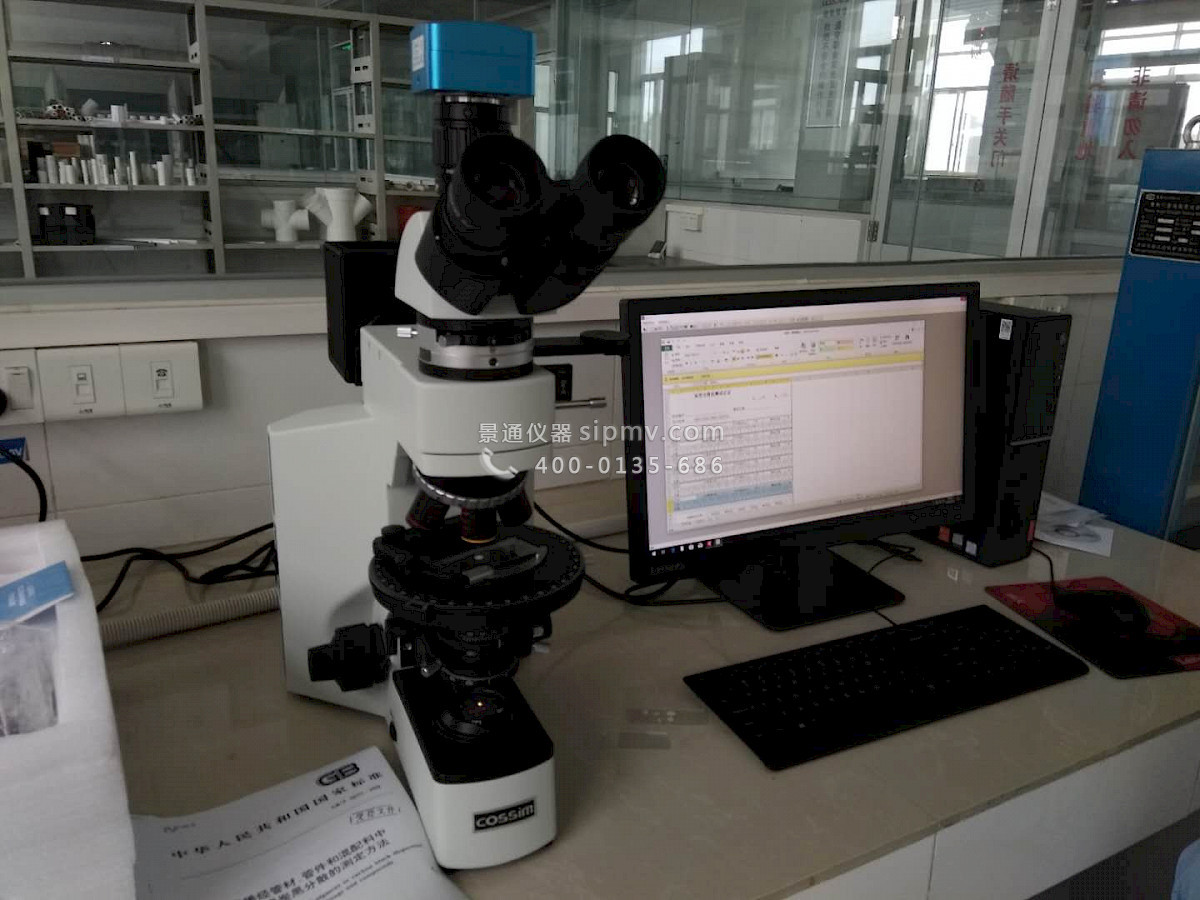

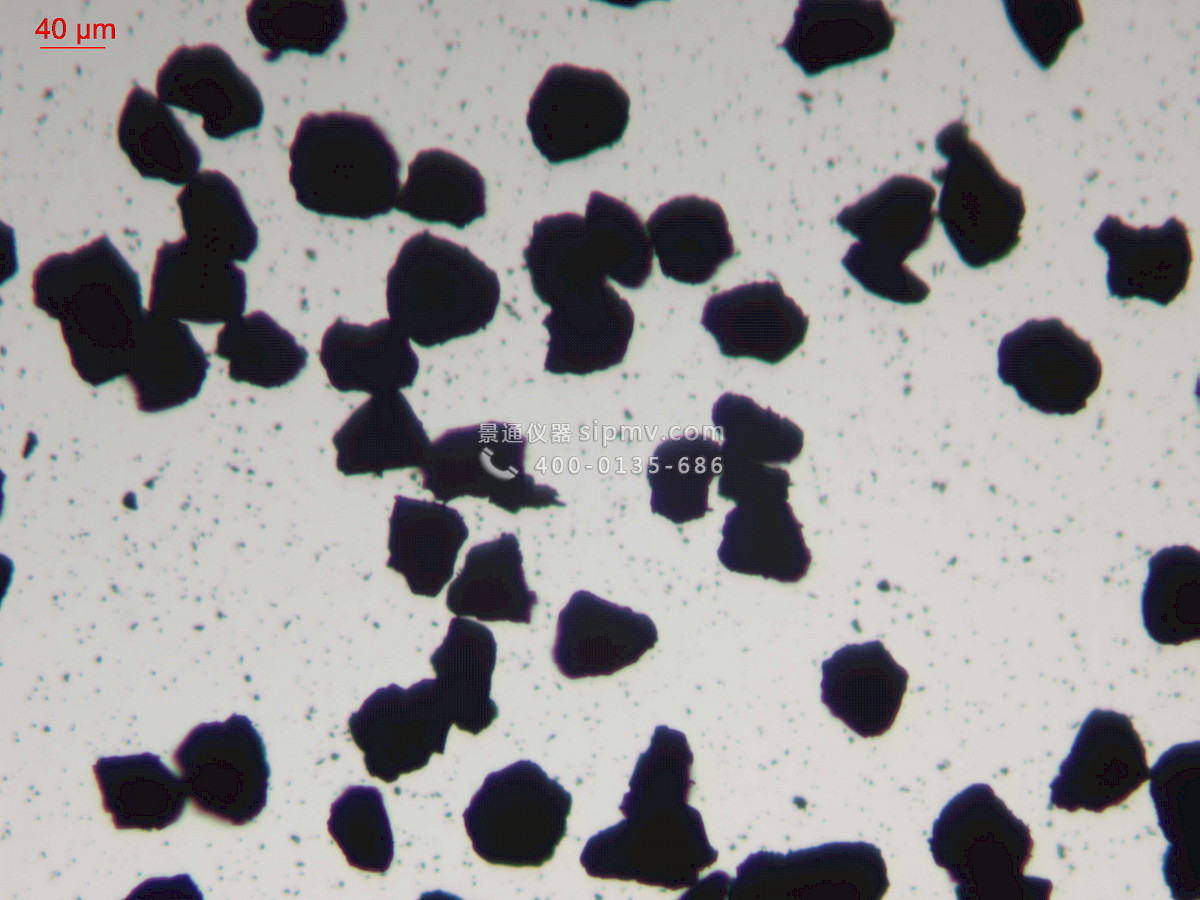

实拍效果
规格参数
系统方案非固定配置，以下以我公司VMB2200DF三目生物相衬显微镜为例：
序号 | 配置名称 | 主要规格参数 |
|---|---|---|
01 | 三目透射显微镜 | 40-1000X无限远光学系统 |
02 | 专业高清摄像头 | 彩色1800万像素 USB3.0输出 |
03 | 摄像接口 | 1X |
04 | 管材炭黑分散性测定软件 | 符合国家标准-GB/T 18251-2000，具有测量，叠加比例尺，自动评级功能，符合国标的造粒炭黑粒子尺寸分布及粒径的测定 |
05 | 烘箱DHG-9070(选购) | 温控范围：RT+10～200℃ 工作室尺寸：450X400X400 |
06 | 切片装置(选购) | 手术刀或者专用切片机 |
07 | 联想台式机（选购） | win7、win10系统，内存4G以上，独立显卡 |
显微镜技术参数：
序号 | 名称 | 技术参数 |
|---|---|---|
01 | 宽视野平场目镜 | WF10X/ф22mm |
02 | 无限远物镜 | 4X/0.10、10X/0.25、40X/0.65（弹簧）、100X/1.25（油、弹簧） |
03 | 总放大倍数 | 40X-1000X |
04 | 观察头 | 三目，铰链式30°倾斜可360°旋转 |
05 | 转换器 | 四孔(内向式滚珠内定位) |
06 | 粗调调焦范围 | 粗微动同轴调焦，调焦范围：30mm，松紧可调，带锁紧和限位装置，微动格值：2μm |
07 | 双层机械式，双切片夹，尺寸：180×150mm，移动范围：75×50mm， 游标格值：0.1mm | |
08 | 机械筒长 | 160mm |
09 | 光瞳距离 | 55-75mm |
10 | 滤色片 | 黄、绿、蓝 |
11 | 聚光镜 | 阿贝聚光镜N.A.1.25，带可变光栏，可上下升降 |
12 | 照明 | 柯拉照明，6V 20W卤素灯，亮度可调，宽电压AC85-265V输入 |
13 | 仪器重量 | 净重7.0公斤 毛重9.5公斤 |
14 | 仪器尺寸 | 仪器尺寸21X27X40（cm） 包装尺寸30X36.5X58(cm) |
