光学测量中的几何公差

最后更新:

光学测量中的几何公差

1.真圆度

在旋转的圆形体上,在外形表面上的点位置均与中心点等距,而真圆度的有以下4种评价方式,符号"○"。

  • a. 最小平方圆法
    真圆度的取值为一外接圆与一内切圆的半径差,此二圆与以最小平方法求得之基准圆同心。
  • b. 最小区域中心法
    真圆度的取值为二同心的外接圆与内切圆的最小半径差,最小区域中心法的基准圆为在二圆中间且到二圆等距离的同心之圆。
  • c. 最大内切圆法
    真圆度的取值为与最大内切圆同心之外接圆的半径差,此法之基准圆为最大内切圆。
  • d. 最小外接圆法
    真圆度的取值为与最小外​​接圆同心之内切圆的半径差,此法之基准圆为最小外接圆。

2.真直度
在一平面上的线资料,或轴线成一直线的状况,符号"-"。

3.平面度
在一表面上,所有的点位置均在同一平面上的情形,符号" "。

4.圆筒度
在一旋转的圆柱体表面上,所有的点位置均与圆筒的轴心成等距情况,符号""。

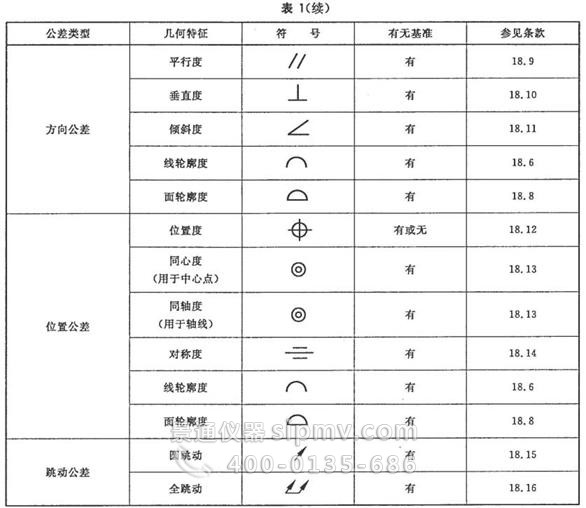

5.平行度
一个面或线上的每一点与一基准面或基准线为等距情况,符号""。

6.垂直度
一个面或线与一基准面或基准线成90°情况,符号"⊥"。

7.倾斜度
一个面或线与一基准面或基准线所成的特定角度(90°除外),符号"∠"。

8.同心度
旋转状态中的两个圆在同一个横断面上,中心点位置的偏异量,符号"◎"。

9.同轴度
一条轴线与一基准轴线重合的情况,符号""。

10.对称度
一个或多个物体对于一基准物体的中心平面相对情况,符号""。

11.偏摆度
一个物体围绕基准轴线作一旋转时的最大容许改变量,符号"↗ "。

12.位置度
物体的特定位置,相对于其他物体或基准的允许变化量,符号""。
