金相显微镜的调焦机构

进行金相检验时,为了获得清晰的物像,必须调好物镜与金相试样之间的距离,这就是调焦;用来实现调焦的机械装置,就称为调焦机构。 调焦机构包括粗动调焦和微动调焦两部分。粗动调焦机构是在显微操作时作快速调焦用的。而微动调焦机构,是作进一步精确调焦用的。对于景深小的高倍物镜,微动调焦机构是必不可少的。同时,只有粗调和微调机构的互相配合和运用,方可以得到满意的调焦效果。

进行金相检验时,为了获得清晰的物像,必须调好物镜金相试样之间的距离,这就是调焦;用来实现调焦的机械装置,就称为调焦机构。

调焦机构包括粗动调焦和微动调焦两部分。粗动调焦机构是在显微操作时作快速调焦用的。而微动调焦机构,是作进一步精确调焦用的。对于景深小的高倍物镜,微动调焦机构是必不可少的。同时,只有粗调和微调机构的互相配合和运用,方可以得到满意的调焦效果。

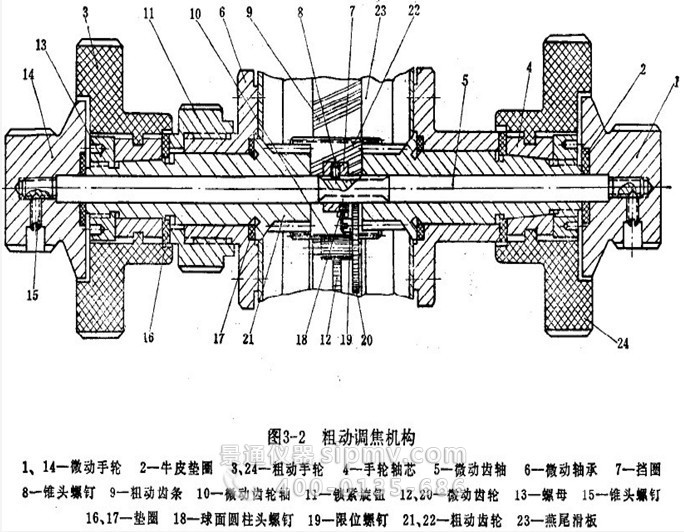

1、粗动调焦结构

粗动调焦机构一般采用齿轮与齿条的啮合运动形式,用燕尾导轨作精密导向。燕尾导轨各零件按结构及质量要求,选用组织稳定而耐磨性较强的合金材料,并经过精密加工而成。

当转动粗动手轮时,金相试样表面对光学系统发生相对运动,被调系统作平稳而精确的直线运动。移动时燕尾与燕尾槽配合平稳,没有松动或过紧的现象。而齿轮与齿条的咬合精度由调整齿条与齿轮的中心距保证。

2、微动调焦结构

微动机构有杠杆式、齿轮式、行星式等结构形式,其中以齿轮式粗、微动同轴结构使用的最普遍。

金相显微镜对微动机构有严格的要求:在微动调焦机构范围内,物象不应有显著的摇摆晃动现象;调焦时,用10倍物镜观察,在景深范围物平面中心位移量,中级金相显微镜要求不大于0.015毫米,高级金相显微镜要求不大于0.008毫米;微调机构在上升及下降时动作应连续均匀,不应有滞留现象;微动手轮分划格值,中级型为0.002毫米,高级型为0.001~0.002毫米。
