Olympus BX51荧光显微镜操作手册

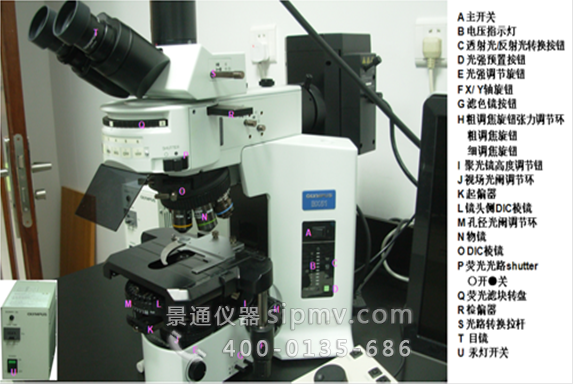

奥林巴斯BX51显微镜各部件名称一览

奥林巴斯BX51荧光显微镜物镜及荧光滤色片配置：

物镜：

• 4 ×0.16（无DIC）
• 10×0.40
• 20×0.75
• 40×1.00    oil
• 100×1.40   oil

荧光滤色块转盘：

1. WU   蓝
2. WIB  绿（长通）
3. WIBA 绿（带通）
4. WIG  红
5. CFP  青
6. YFP  黄

操作步骤：（注意：样品须在低倍镜下放置和取下）

DIC观察：

1. 打开明场电源开关（“︱”为开，“○”为关）
2. 将样品置于载物台上，用样品夹夹好
3. 将起偏器、检偏器、DIC棱镜推入光路，荧光滤块转盘拨到“1”位置，DIC棱镜应与相应的物镜倍数相匹配
4. 先选用低倍物镜（“10×”）
5. 调节透射光的强度，调节焦距，找到视野
6. 换到高倍镜头，观察样品
7. DIC观察时，光路选择拉杆拉到中间位置，既可观察，也可拍照

 荧光观察：

1. 打开明场电源开关
2. 打开汞灯电源开关
3. 将样品置于载物台上，用样品夹夹好
4. 检偏器、DIC棱镜在光路外
5. 将荧光光路shutter打开（“○”为开，“●”为关），需保护样品时关闭shutter
6. 光路选择拉杆推至最里边
7. 根据样品的标记情况将荧光滤块转盘转到相应的位置
8. 通过两组减光滤片调节激发光强度
9. 从低倍镜开始观察，调焦，找到预观察视野，
10. 依次换到高倍镜头，观察样品
11. 拍照时光路选择拉杆完全拉出

普通明场观察：

1. 打开明场电源开关（“︱”为开，“○”为关）
2. 将样品置于载物台上，用样品夹夹好
3. 起偏器、检偏器、DIC棱镜在光路外，荧光滤块转盘拨到“1”位置，DIC棱镜拨到明场（BF）位置
4. 先选用低倍物镜（“4×”）
5. 调节透射光的强度，调节焦距，找到视野
6. 依次换到高倍镜头，观察样品
7. 光路选择拉杆拉到中间位置既可观察，也可拍照

关机：

1. 关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）
2. 将透射光调到最小，关闭明场电源开关
3. 将镜头转到低倍镜，取出样品，若使用过油镜用干净的擦镜纸擦拭镜头
4. 确认数据已经保存，关闭软件
5. 使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）
6. 关闭电脑，登记使用时间、荧光数字等使用情况
