金相显微镜如何用标尺定标测量?

200倍放大的图,这样图上面的1CM实际等于1CM除以200,,50微米,对不对?下面这个是400倍放大,那个标尺对么?

以我司显微镜图像分析软件ToupView为例,您需要使用一把显微镜C1标尺,首先您要做的是用C1标尺在常用倍率下的定标工作,在定标完成后可以选择各个倍率的标尺来完成后续测量工作。

定标步骤

将预览分辨率设置到相机提供的最大分辨率,将显示窗口缩放比例设置为100%,这时定标工具变亮激活。

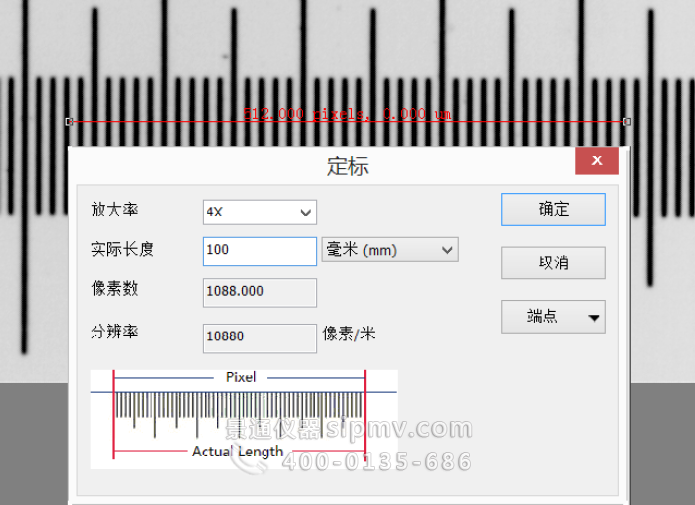

单击工具栏定标工具

在视频窗口中拖动标线使之与定标尺的刻线对齐

输入显微镜物镜放大率、刻线间实际长度(按每格的长度X格数),单击确定即完成定标

选择适合的显示单位、放大率(=镜头倍率)即可将视频窗口的图像尺寸同当前显微镜下的样品实际尺寸联系起来

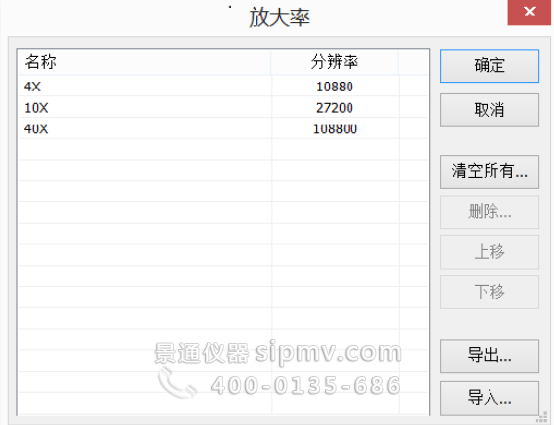

选择选项》放大率菜单可将设定好的定标放大率对应的分辨率(像素/米)关系导出到文件中保存起来,方便系统重装后快速导入使用

务必选择正确的软件放大率与实际镜头倍率相匹配以确保测量结果正确无误

小提示:在起点和终点两个刻度之间的两条线以单边一侧为准。

Q:

金相显微镜200倍放大的图,这样图上面的1CM实际等于1CM除以200,,50微米,对不对?下面这个是400倍放大,那个标尺对么?


类似问题:怎么样利用目镜测微尺来测量目标物的实际长度?

网友讨论

不对。
标尺反应的就是放大的倍数。如400X下的标尺,它的意思是图中黑线的长度在金相照片中代表50μm。用黑线的长度/50μm即可得到金相照片的放大倍数。

图中50微米的线段  就是图中的一个标尺
意思是你在分析图中其他区域或是其他物体时的一个长度标准,例如楼主图中2点钟方向上部的这条灰色物体的长度就可以依据图中标尺判断为大约200微米!!!

在金像拍照的时候有一个设置放大倍数的地方,但是我操作不太熟练,会不会出现我把标尺放错的情况,比如上面那个标尺应该是20微米,但是我放的是50微米

这个图是400倍放大,按照你说的,这个黑线大概1CM,除以50微米,应该是200倍了

我们在拍金相的时候,先点击放大倍数,然后再金相照片上拖出标尺就行。如果放大倍数没有选错的话,应该没问题。这个光靠看是判断不出来的。
