前篇回顾：《为什么铝合金试样磨金相表面不光亮？》

案例:

如图，T2纯铜—650°退火2h金相组织照片。刚尝试做纯铜金相，请大家帮忙看看这照片是否可用，如果不可，又该如何改进？

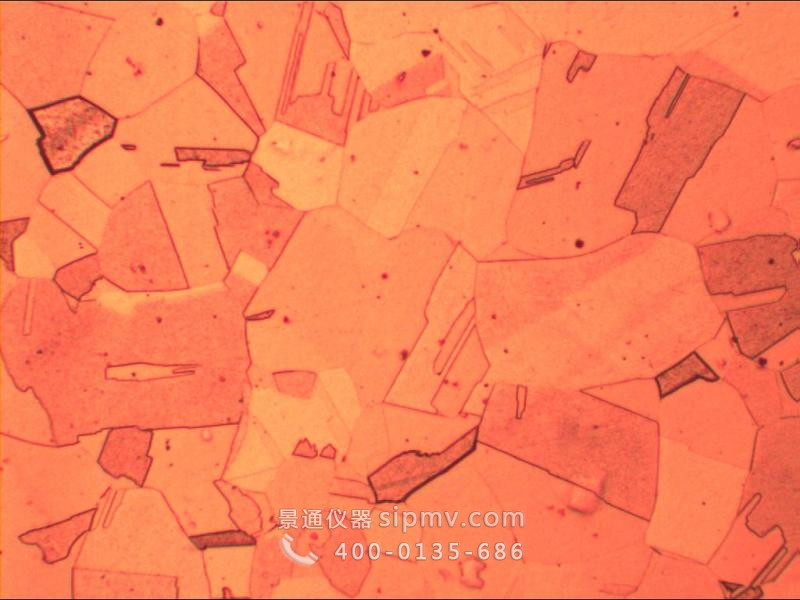

金相显微镜100倍放大的纯铜金相图片

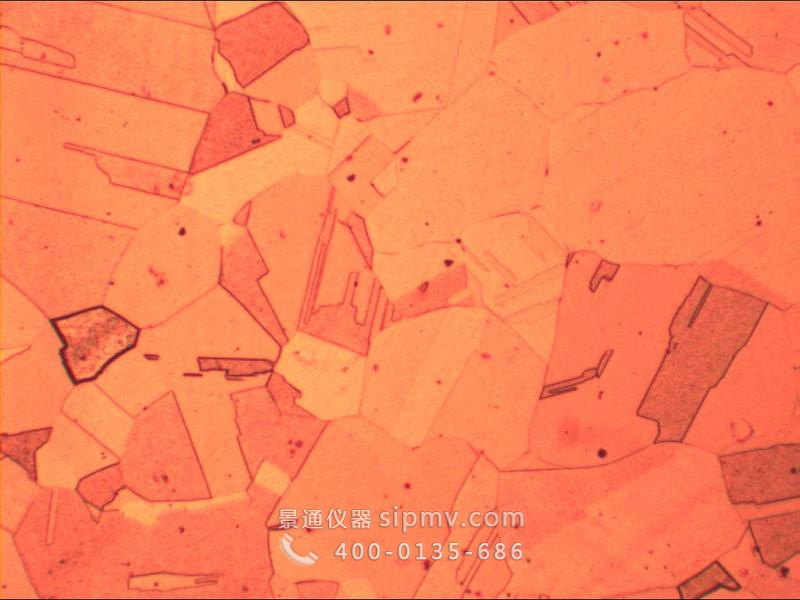

金相显微镜100倍放大的纯铜金相图片

BTW:

1. 腐蚀剂是硝酸高铁乙醇溶液，滴上去六、七分钟的样子，抛光剂用的金刚石，其实不用抛光剂也可以。因为标尺要自己手动加的，还没来得及弄，用的时候是要加上去的。常见金属浸蚀剂成分及腐蚀时间表
2. 做纯铜的金相还是主要看晶粒尺寸的，用截线法估算，以便评价后续工艺对材料晶粒的细化效果。

点评分析:

• 不错的金相照片！Cu的孪晶界很明显啊！
• 金相做的还不错，说明没少花功夫
• 质量很好啊，完全可以用的！电解抛的？
• 抛光机上手工抛啊，实验室条件有限，没有电解装置
• 很不错的结果，挺好的啦，一般铜很难腐蚀，一腐蚀就黑了。
• 退火温度太高，本来T2的紫铜回复再结晶的温度就不是很高，一般的企业对2mm后的带材选择500~560度合适，保温时间相对长些。您的这个样晶粒太大，如果成卷的退火会出现严重的粘结现象，轧制时加工硬化会严重一些。
• 腐蚀剂试试：铬酐（1g）+硫酸（15）+硝酸（10）+水（70）。我用的时候染色效果很好，尤其对纯铜高铜以及无B相的铜合金。
• 金相照片质量可以了，需要加标尺。样品应该是取至铜皮，本身就经过热锻处理，所以有銮晶。原来的热锻处理对后期的热处理有干扰，说明不了问题

Q:

1. 650℃的时候，铜被氧化变黑了，你是怎么办的呢？在无氧环境中热处理的吗？
2. 抛光剂选用什么材料？
3. 腐蚀液选用什么材料？腐蚀多长时间？

A:

1. 材料在加热和保温过程中是通高纯氮气保护的，能有效防止氧化。但是是采用水冷的，在把材料从加热炉中拿出来到水冷的过程中是有一定的氧化的，但是不严重，忽略；
2. 抛光剂用w2.5的金刚石抛光剂，抛到100倍下没有明显的划痕或者有细微均匀的划痕即可；
3. 腐蚀剂采用硝酸高铁酒精溶液，即19克硝酸铁+50mL无水乙醇+50mL水，腐蚀时间在10分钟左右，腐蚀剂对划痕的去除能力还是挺强的。
