金相评级标准:带状组织金相图谱(0A-5C级)

带状组织（banded structure）是钢材内部缺陷之一，出现在热轧低碳结构钢显微组织中，沿轧制方向平行排列、成层状分布、形同条带的铁素体晶粒与珠光体晶粒。这是由于钢材在热轧后的冷却过程中发生相变时铁素体优先在由枝晶偏析和非金属夹杂延伸而成的条带中形成，导致铁素体形成条带，铁素体条带之间为珠光体，两者相间成层分布。

在经热加工后的亚共析钢显微组织中，铁素体与珠光体沿压延变形方向交替成层分布的组织，称为带状组织。带状组织使钢材的力学性能产生各向异性，即沿着带状纵向的强度高、韧性好，横向的强度低、韧性差。此外，带状组织的工件热处理时易产生畸变，且使得硬度不均匀。

1、常用标准

GB/T 13299-19 91《钢的显微组织评定方法》。
上述标准适用范围：低碳、中碳钢的钢板、钢带和型材。

2、带状组织评定方法

评定珠光体钢中的带状组织，要根据带状铁素体数量，并考虑带状贯穿视场的程度、连续性和变形铁素体晶粒多少确定。上述标准按钢材碳的质量分数分为A、B、C三系列，每系列中按偏析程度分为0～5级，5级最严重，由试样100倍视场的相应图片对照评定。各系列、各级别对应的带状组织特征见下图：

带状组织金相图谱

0级A

0级B

0级C

1级A

1级B

1级C

2级A

2级B

2级C

3级A

3级B

3级C

4级A

4级B

4级C

5级A

5级B

5级C

带状组织：

带状组织1

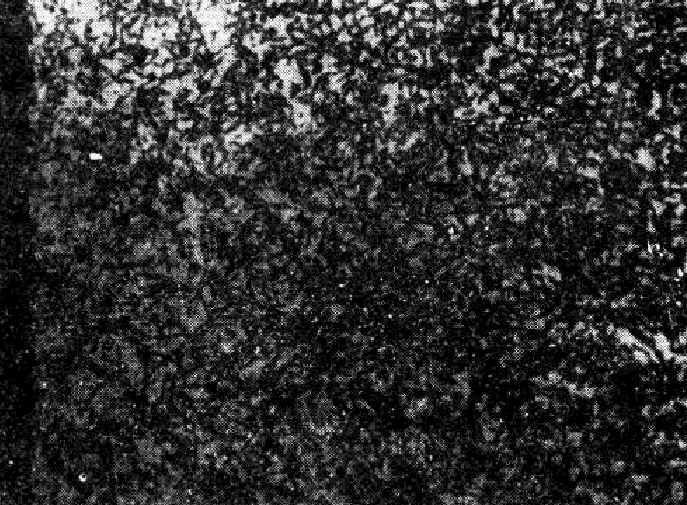

带状组织2
