【干货】金相显微镜放大100倍的等轴晶粒怎么测尺寸?

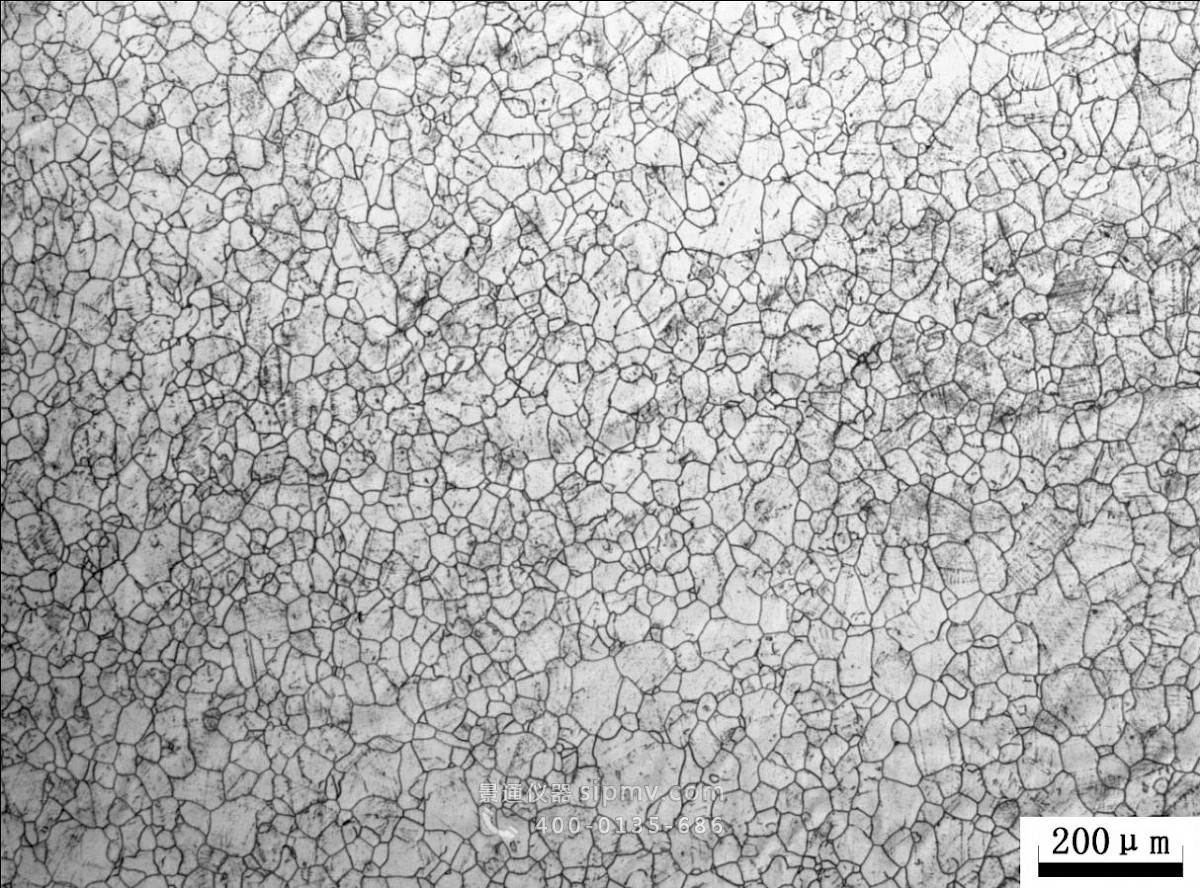

金相显微镜100倍下看到的等轴晶粒如何准确的测试晶粒尺寸?

前篇回顾:工具钢热处理第五级别金相图谱

金相显微镜100倍下看到的等轴晶粒如何准确的测试晶粒尺寸?

金相显微镜放大100倍的等轴晶粒怎么测尺寸?

景通公司为您提供完整的晶粒度检测方案,产品支持金相显微镜显微镜标尺,显微镜成像系统,专业粒度分析软件。欢迎来电咨询。

最简单的方法,横竖选择几条线,计算单位长度的晶粒数或者N个晶粒的长度,计算平均晶粒长度

采用专业图像处理软件,可以非常精确的计算晶粒的当量直径。

用IPP之类的图像分析软件吧,对晶粒尺寸等做统计分析,很好用的,也很容易搜到该软件。注意照片要比较多,统计结果才可。

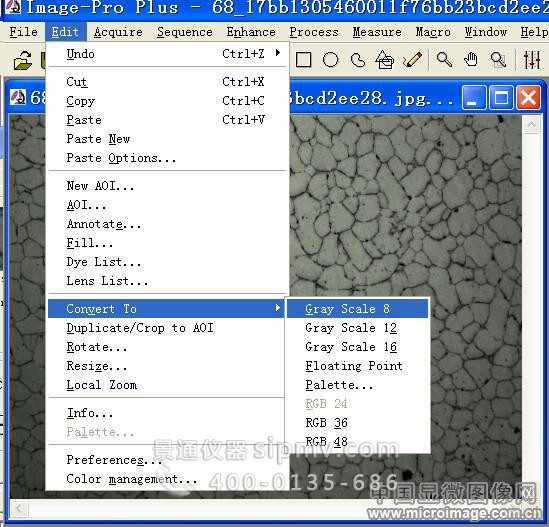

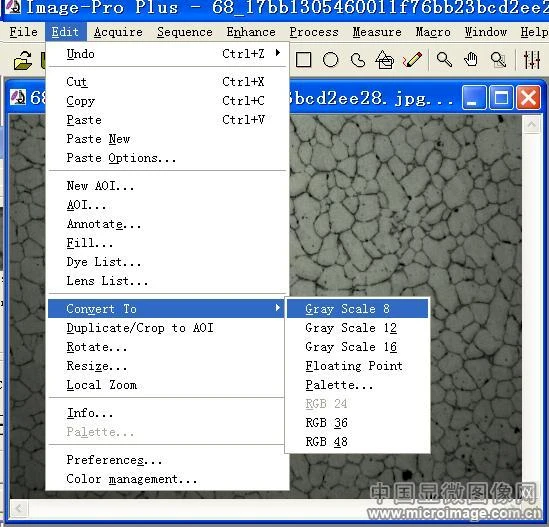

图片上的照明不均匀,影响测量。所以首先要平滑图片的亮度。 先把图片转换的灰度格式。然后点开process -filter工具的窗口。


背景平滑的方式有很多,根据这张图片的特点,采用的方法,先去掉黑色条纹,然后用原图片减去没有黑条纹的图片,得到的图片就会是背景很平滑的黑条纹了。
具体作法是:

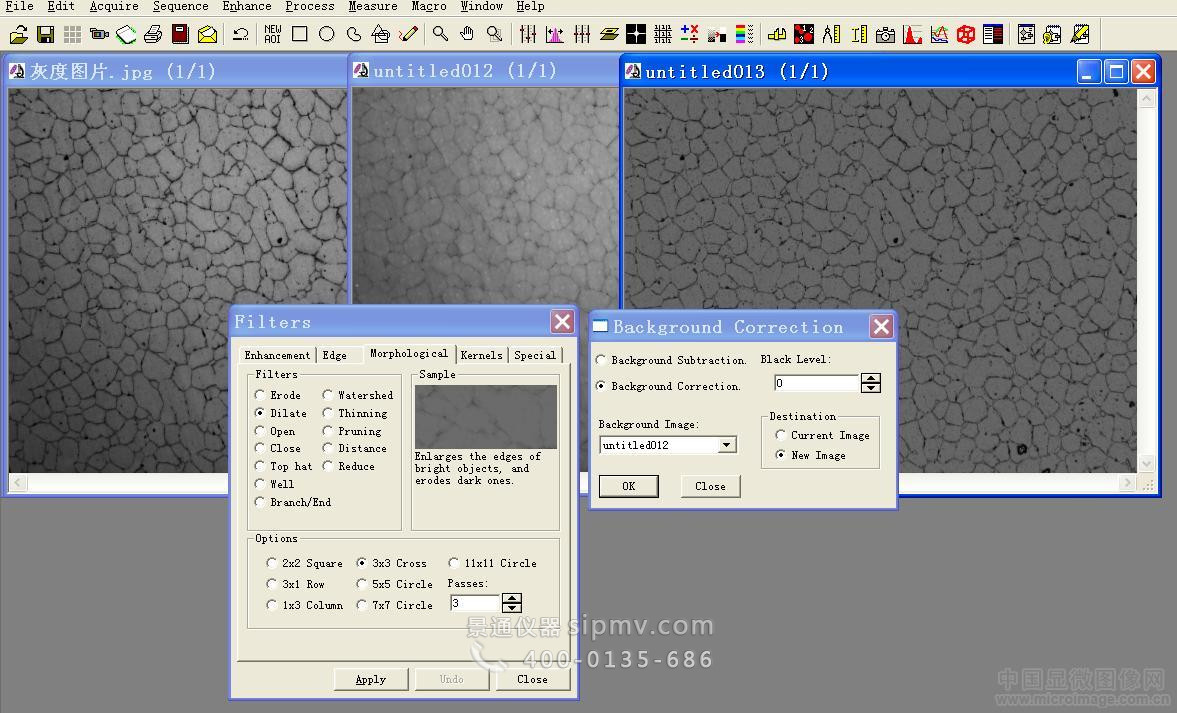

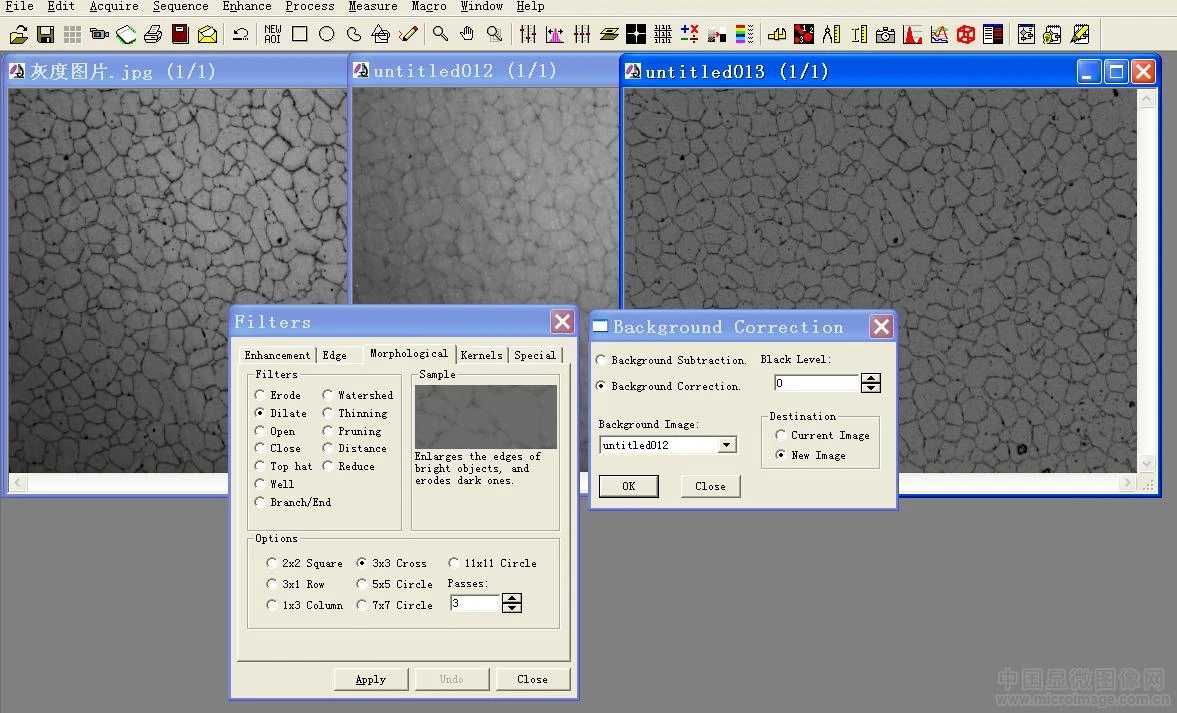

  1. 把灰度图片复制一张,在filter上使用dilate滤波。,滤波参数选择3X3cross,三次。这是把黑色侵蚀掉。
  2. 侵蚀了黑色的图片为背景,对灰度图片进行校正。工具在process菜单下第一列:background correction.

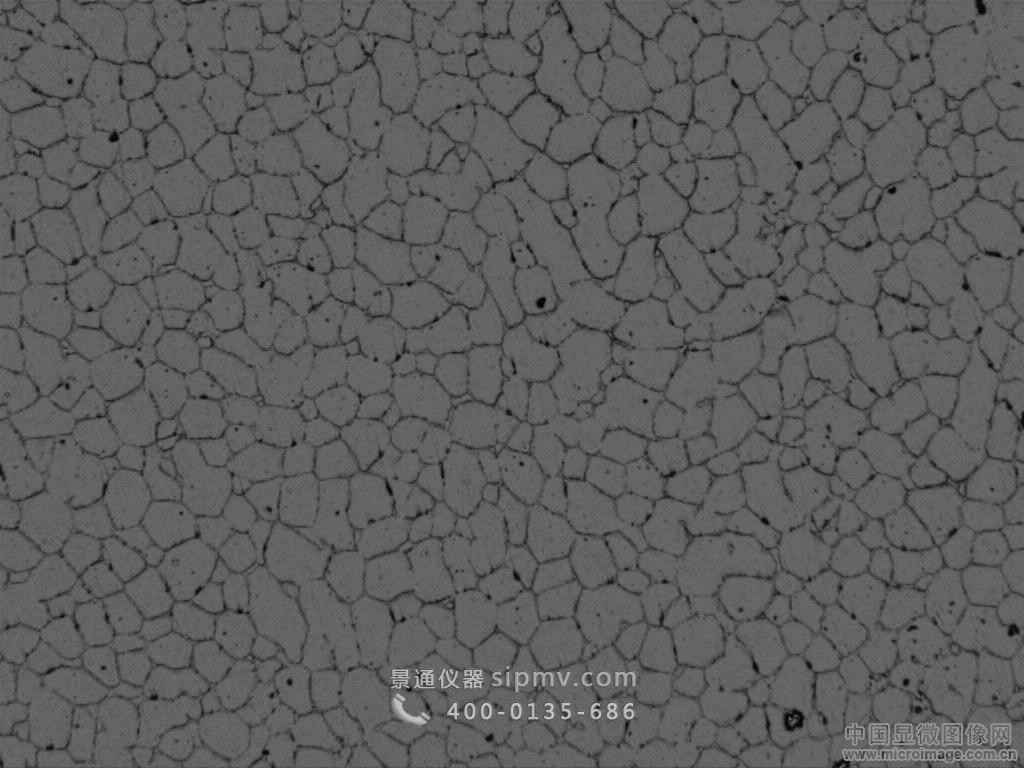

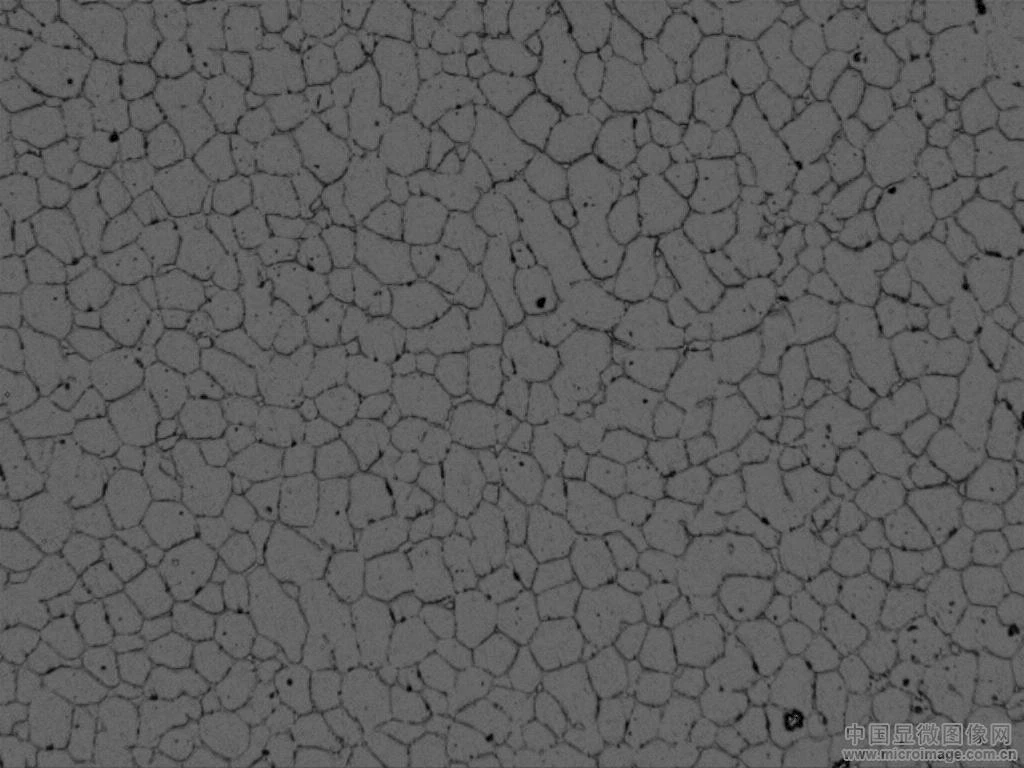

现在得到的图片背景就很平滑了。

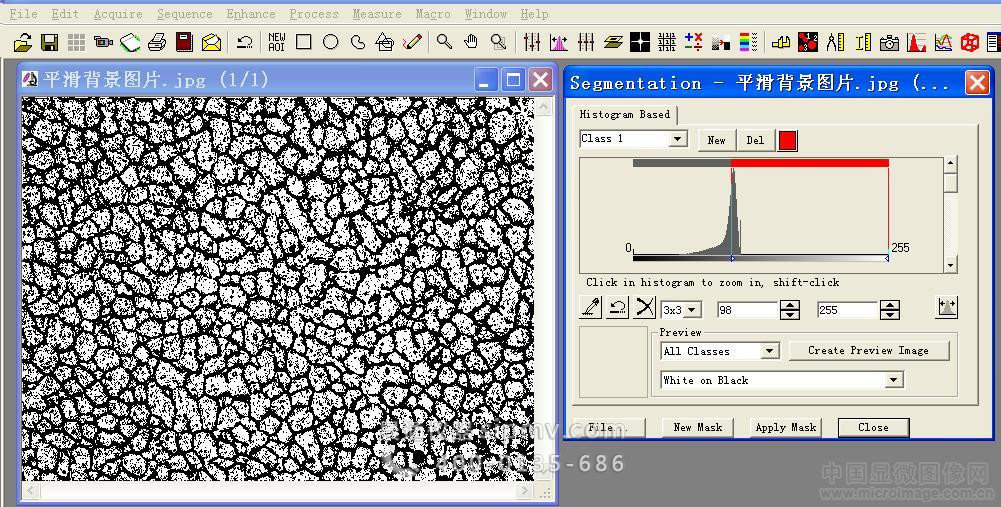

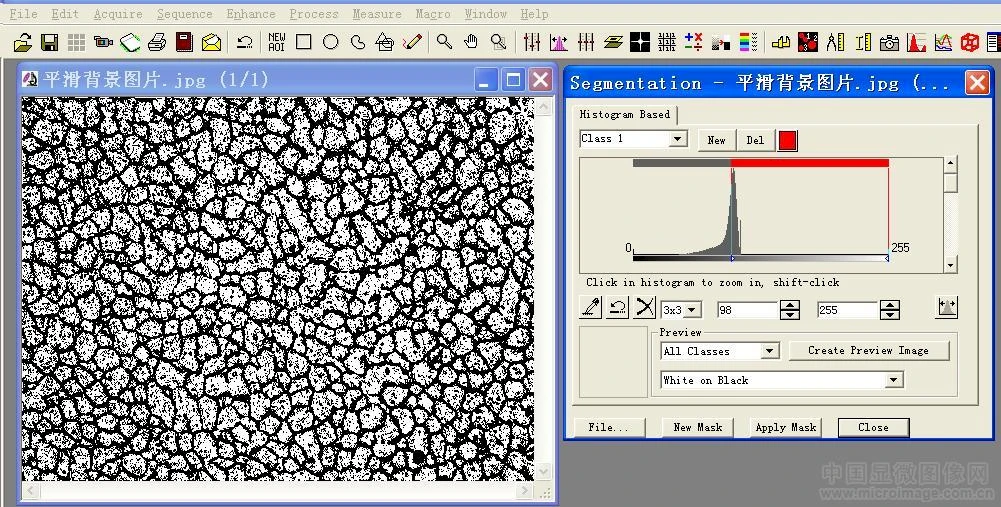

虽然不知道晶粒度的严格定义是什么,估计与一个个小白色块有关系吧?可以测量它们的面积,计数,还有很多几何参数。 但首先还是需要用segmentation工具来选择上这些小白块。为了保证黑条纹的完整,选择时可以让白块小一点,黑条纹选择得粗一点。白块中间会有些黑孔未选择上,不必担心,可以填上的。

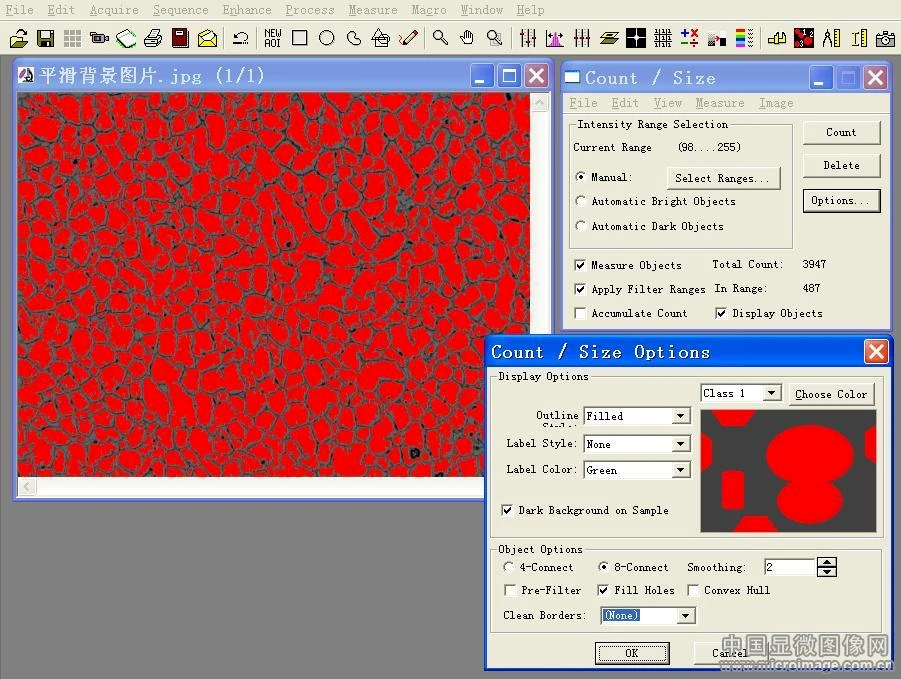

点count,就能测量这些白色块的面积与其他几何参数了。为了填上白块中间的孔隙,在option中选择fill holes.另外为了尽量把白色块分开,要选择8-conection和smoothing为2
测量结果可以在view-measurement与statistics里面看。


还可以把骨架提取出来,再作测量。


部分内容来源: 显微镜图像网 原作者:hbchendl
