为什么纯铝电解抛光之后的金相组织图片有很多黑点?

从粗磨到机械抛光都是用的酒精,没有用水,机械抛光这一程序,没有任何问题,磨得非常光亮,在显微镜下划痕非常细小,但是,在电解抛去掉细小划痕时,就出现上面的问题,用的电解液是高氯酸:乙醇=1:4,电压15V,室温下进行的,每隔40秒,拿出来清洗,照金相,发现这个写黑点总是去不掉,不知道为何?

上文回顾:定量金相是什么意思?

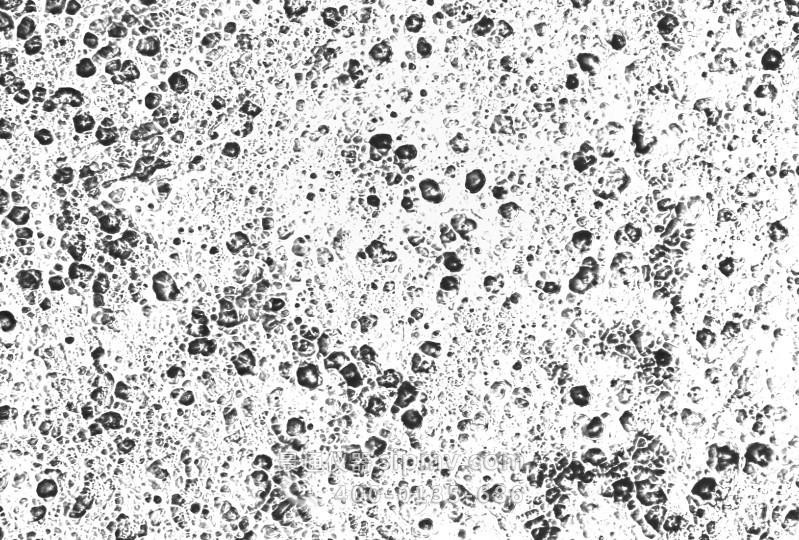

电解抛光了一块纯铝(冷挤棒材)发现电解抛光之后,金相照片上面分布着很多均匀的小黑点,请看金相照片,请问这是什么原因?

从粗磨到机械抛光都是用的酒精,没有用水,机械抛光这一程序,没有任何问题,磨得非常光亮,在显微镜下划痕非常细小,但是,在电解抛去掉细小划痕时,就出现上面的问题,用的电解液是高氯酸:乙醇=1:4,电压15V,室温下进行的,每隔40秒,拿出来清洗,照金相,发现这个写黑点总是去不掉,不知道为何?


做了一系列的,每隔40s取出来看一次,各个金相照片如下:

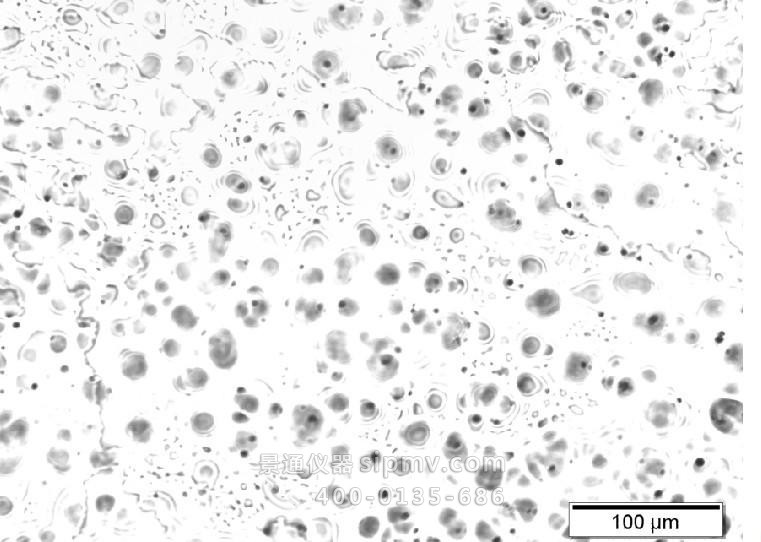

纯铝金相组织图片1

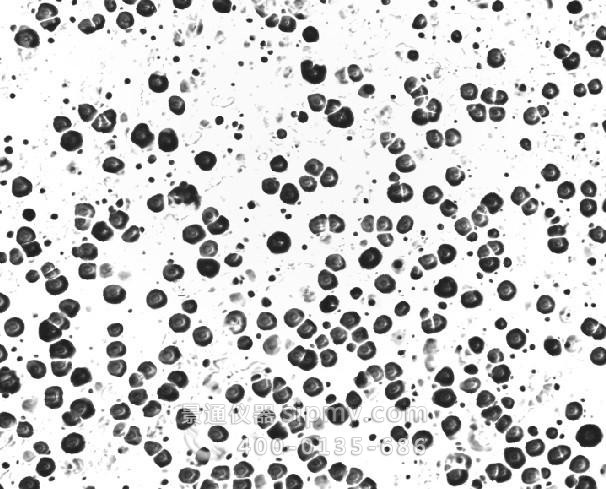

纯铝金相组织图片2

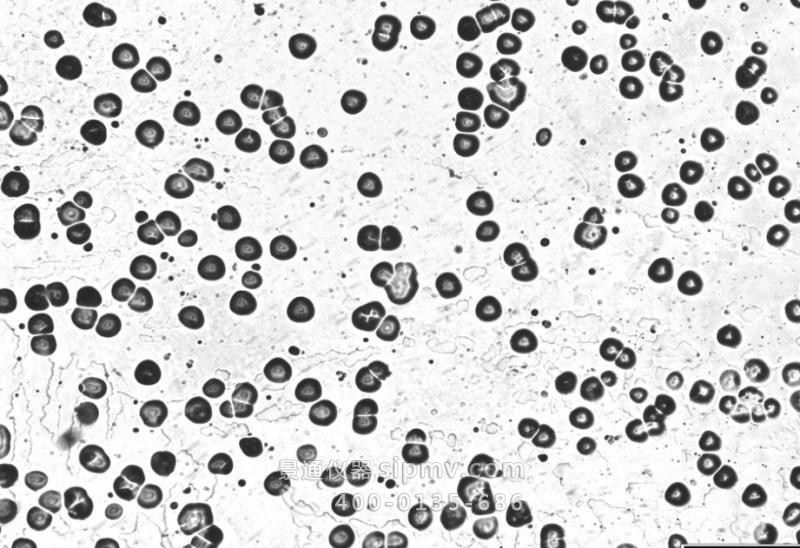

纯铝金相组织图片3

现在也判断是因为发生了点蚀,但是是什么原因造成的点蚀呢?可以解释一下吗?

A:

这个可能是在磨金相的时候被腐蚀了,我们组做铝材料和镁材料,从粗磨到抛光都是用酒精当水使用,也就是说整个过程不要接触水,建议你试试!

是不是因为电解液不对,或者参数不对,粘度太大,导致发生了点蚀啊!

腐蚀坑。时间更短点就拿出来看看,看他什么是开始出现。电压可以多调调,别定死一个值做。试试更小的。

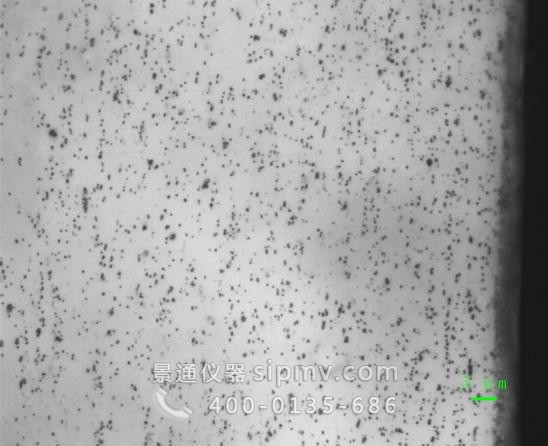

这个是8系的图片,标尺是5um,放大了1000倍的,黑色的是基体析出相

8系铝合金显微镜组织图片

查查国标,一般不超过20s的,我也做过铸扎铝板1235,也就电解抛光25v,10s,还是很容易的

电流是多少?这个应该是电流过大产生的,你可以调节下试样浸入腐蚀液中的长度来调节电流大小的,多试试。

兩個可能原因:
1. 與鋁材的型號有關 (鋁合金的其他成份)
2. 受工藝處理過程中的腐蝕影響, 微孔中的殘留酸未完全清洗出所致.

应该是氧化皮未彻底除干净。局部尚存在氧化皮。

应该是电流太大的原因 根据试片大小 确定电流 不要迷信电压 我做实验时 比较关注电流密度 用小电流长时间 做过比较好的表面

版权属于:景通仪器 - 国内领先的显微镜显微数字成像解决方案供应商
转载时必须以链接形式注明作者和原始出处及本声明。
本文地址:http://www.sipmv.com/support/faq/3089/
