A356铝合金的偏光显微镜实验怎么做？

Q:

铝合金（A356）的偏光实验前期准备需要做些什么？对样品有什么要求？腐蚀剂的配比等？

A:

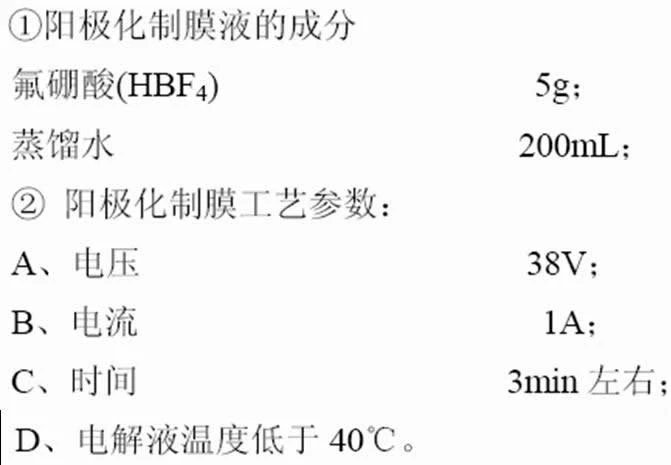

首先电解抛光出光亮洁净的表面，然后进行阳极覆膜。如下：



请问这种配比是适合大部分铝合金还是专门针对A356的啊？还有电解抛光时你用的电解液成分配比和工艺参数能麻烦你也说下好吗？

电解抛光，5%高氯酸酒精，30~40V电压

偏光实验只需要正常的照相处理样品就可以了。我做过，而且个人感觉不腐蚀可能做出来的效果比腐蚀的好，如果你的材料具有各向异性

我做的铝合金（A356），不知道直接照相处理行不行？

（偏光显微镜产品推荐：https://www.sipmv.com/products/microscope/pm/，如果拍照的话需要选择相机：https://www.sipmv.com/products/camera/）

我做的是铝铜合金。有取向的特性，所以做出来会有各色分明的现象。应该没问题的。其实越腐蚀对偏振消光的功能越不好。

5%wt氟硼酸水溶液，电流一定要小，正常光镜下晶界若隐若现最好，对比度不高的话就是时间短了
