金相显微镜定标测量的数据不准,为什么?

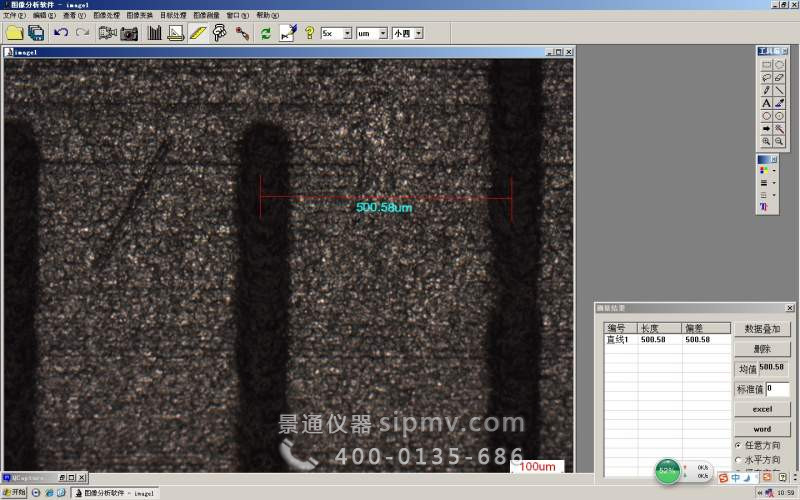

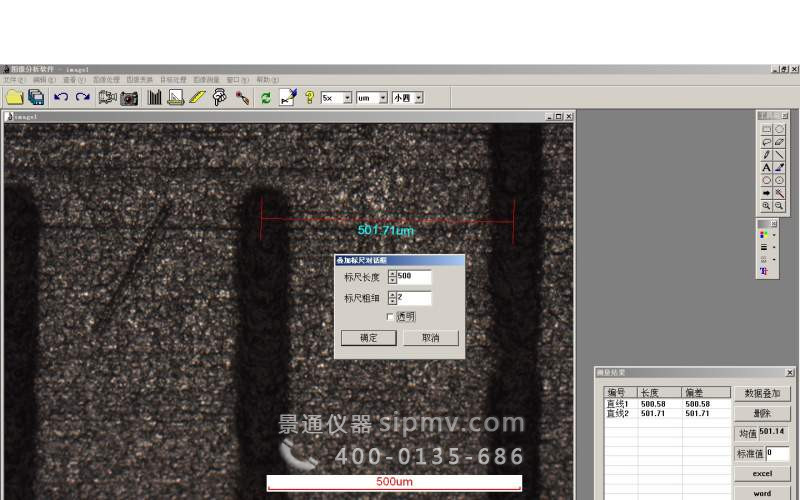

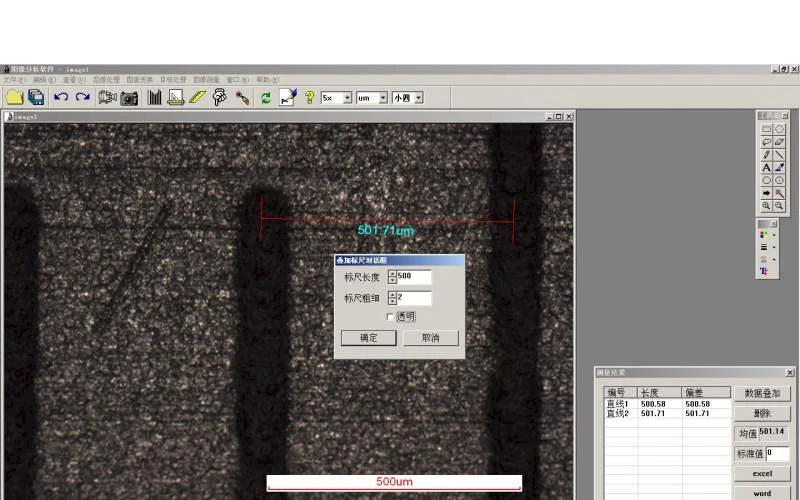

用自带的软件叠加标尺,可是发现标尺不对,于是我用普通直尺,在物镜5倍,目镜10倍下看,测量两条刻度线之间的距离,正常应该是1000um,结果却只有500um,差了一倍,图片如下,前辈们怎么看?是软件哪里调错了吗?

用自带的软件叠加标尺,可是发现标尺不对,于是我用普通直尺,在物镜5倍,目镜10倍下看,测量两条刻度线之间的距离,正常应该是1000um,结果却只有500um,差了一倍,图片如下,前辈们怎么看?是软件哪里调错了吗?

金相显微镜定标测量

金相显微镜定标测量

显微镜的话一般都是自带标尺,你将标尺在不同倍数下拍个照片,然后重新确定比例就可以了。

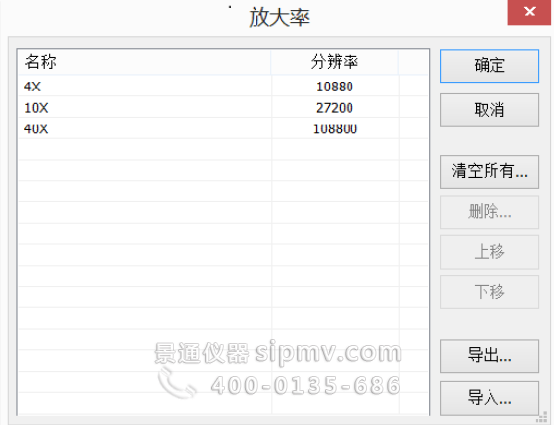

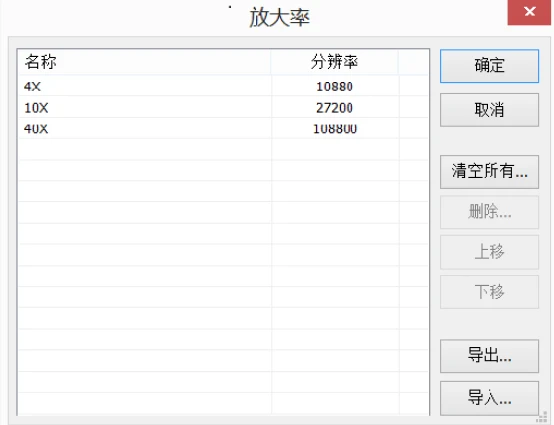

像素是不是没设置好,再随便换个放大倍数,这个情况还出现吗?这种情况大多数引起的原因是

  1. 标尺选错了,C1和C5刻度值不一样
  2. 标尺选对了,但是倍率和定标数据不一样
  3. 定标的长度单位选错了
  4. 建议定标按照统一以一侧边为准,这样精度会比较

参考金相显微镜用标尺定标测量一文,文中以C1标尺和ImageView显微图像软件为例的定标测量操作方法。

金相显微镜定标测量
