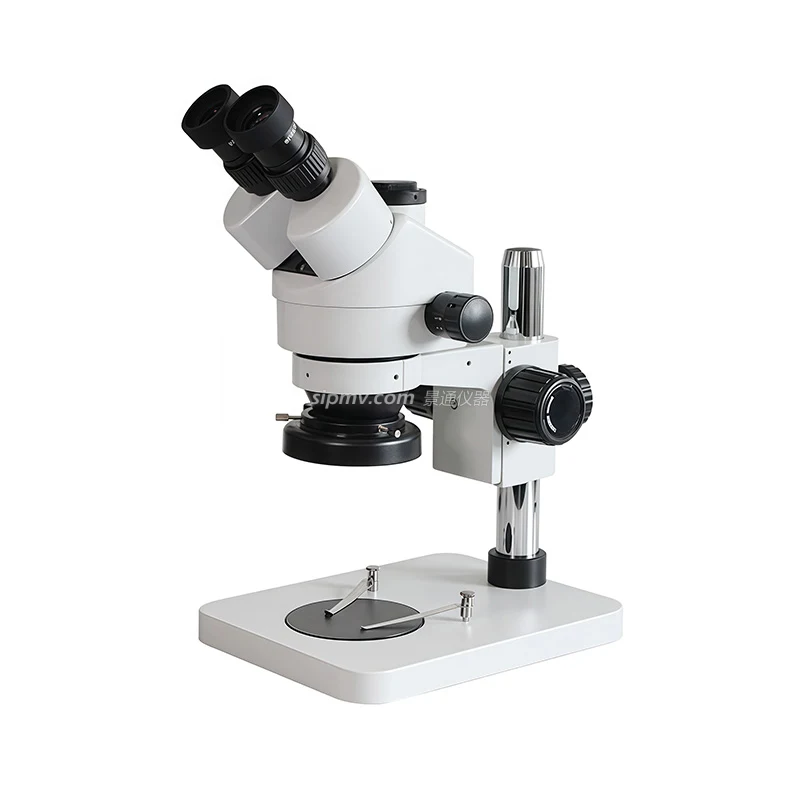

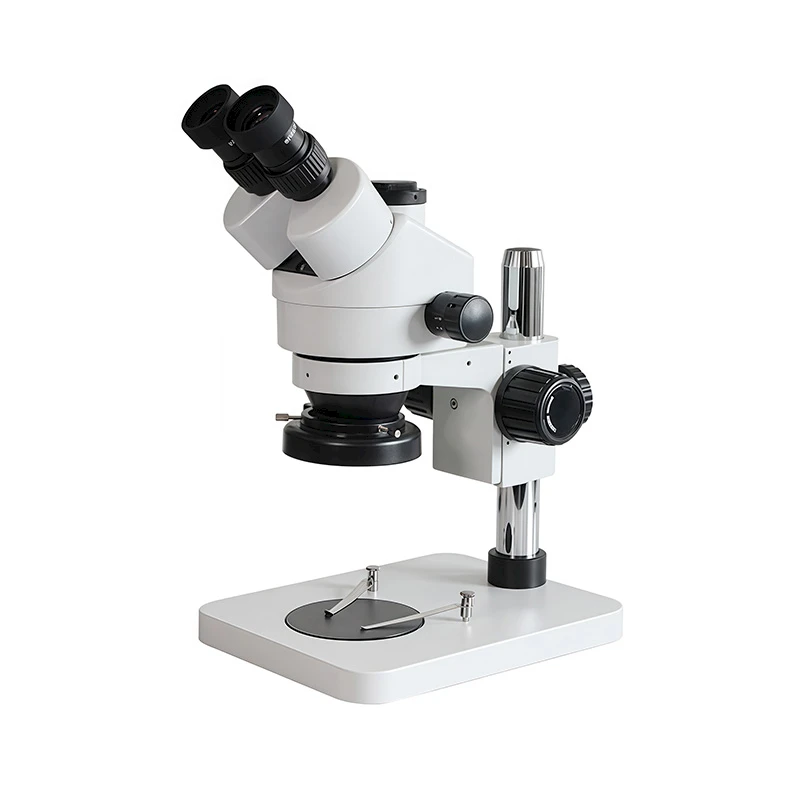

VMS105A配备优质的光学系统和耐用可靠的操作机构。该机型工作距离长,视野清晰范围大,附件齐全操作方便。可广泛应用于医疗卫生,农林地质,电子精密机械等行业和部门,特别适合于LED、PCB检验、冲压电镀检验、电子元件检验等等。
编号 | 名称 | 技术参数 |
---|---|---|
1 | 目镜 | 高眼点大视野目镜10X(Φ20mm) |
2 | 物镜 | 0.7X-4.5X 物镜变倍比 1:6.5 |
3 | 总放大倍数 | 7X-45X(选购0.5X、2X大物镜,20X目镜可达3.2X-180X) |
4 | 观察头 | 三目,视度调节±5屈光度 45°倾斜 |
5 | 瞳距 | 55-77mm |
6 | 视场范围 | 5.1-31.2mm |
7 | 工作距离 | 最大工作距离100mm |
8 | 调节范围 | 立柱高度240mm |
9 | 立柱直径 | 32mm |
10 | 光源 | 环形LED上光源 |
11 | 仪器重量 | 净重:5kg 毛重:6kg |
12 | 底座尺寸 | 200x255x22mm |
1、显微镜选购件:
编号 | 名称 | 技术参数 |
---|---|---|
1 | 目镜 | 大视野 WF15X(Φ15mm)、20X(Φ12mm) |
2 | 大物镜 | 0.5X、2X |
3 | 测微目镜 | 10X(Φ20mm) |
4 | 物镜测微尺 | 0.5mm |
5 | 光源 | 环形荧光光源、环形LED光源(四区可调)、双支冷光源 |
2、摄像系统选购:
编号 | 名称 | 参数及功能 |
---|---|---|
1 | CMOS数字摄像头 | 300万、500万、900万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。) |
2 | CCD数字摄像头 | 140万、300万、500万、900万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。) |
3 | 高清模拟摄像头 | 日本JVC、松下及国产品牌580线(具有单张、定时采集图像,录像,叠加比例尺、测量、连接多媒体,打印输出等功能) |
4 | 单反数码相机 | 佳能、尼康、莱卡等千万级以上像素单反相机(具有拍照、录像等功能) |
3、分析软件选购:
编号 | 名称 | 参数及功能 |
---|---|---|
1 | 基本测量软件JT-C | 可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。 |
2 | 粒度分析软件JT-L | 包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。 |
