什么叫金相显微镜?金相显微镜怎么用?

金相,“金”指的是金属或者是合金材料,“相”应该就是指外观。所以金相的意思应该就是说金属或者是合金材料的外观形态。但并不是我们肉眼所看到的样子,应该是通过显微镜所看到的微观状态。

什么叫金相显微镜?金相显微镜怎么用?

什么叫金相显微镜?

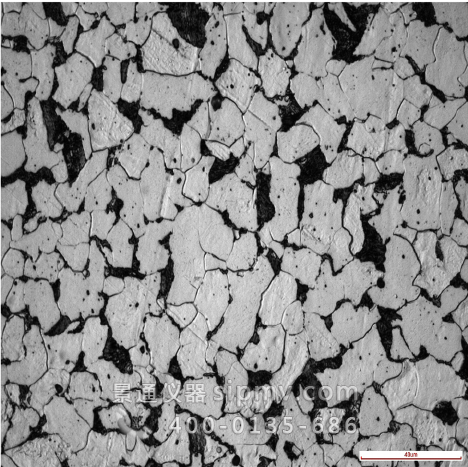

说起金相显微镜,首先我们发现这个词它是由"金相"和"显微镜"各自组成,“显微镜”很好理解,那么重点意义是在“金相”这两个字上,“金”指的是金属或者合金材料,“相”应该就是指相面外观。所以如果这两个字连在一起的意思就是说金属或者是合金材料的外观形态。需要指出的是,这里的外观形态这并不是我们在宏观条件下用肉眼看到的样子,应该是通过显微镜所看到的微观组织形态,所以它有个更精确的学术名称“金相组织”。一般来讲,金相显微镜物镜有2.5、5、10、20、40、50、100等不同倍率的物镜,目镜则一般配置是10X,当然也有其它倍率的。根据显微镜物镜的观察方法、功能及工作距离,又可分为明场,暗场,普通工作距离,长工作距离,超长工作距离等,这里不一一赘述。

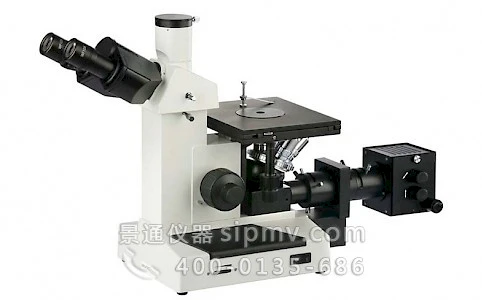

VM2000I科研级倒置金相显微镜

图为景通公司的VM2000I倒置科研级金相显微镜

小知识:

想要看到金相组织可不是那么简单,样品的大小及平面度都会影响在显微镜下的成像质量,因此在金相样品需要制样制备工作,该工序大致有切割、研磨、镶嵌、磨抛、抛光等等,经过制备后的样品可以更好的放入显微镜下面进行金相分析工作,这是金相试样制备的一道工艺,主要就是为了观察到准确,清楚的图像。

金相显微镜怎么用?

  1. 根据观察试样所需的放大倍数要求,正确选配物镜和目镜,分别安装在金相显微镜物镜座上和目镜筒内。
  2. 调节载物台中心与物镜中心对齐,将制备好的试样放在载物台中心,需要注意的是观察面需要对着金相显微镜物镜,如果您使用的是倒置金相显微镜您需要把试样的观察表面应朝下,反之如果是正置金相显微镜则需要把试样的观察表面向上。
  3. 将金相显微镜电源插头插在220V的电源插座上,并打开光源开关,使灯泡发亮。
  4. 转动金相显微镜粗调焦手轮,降低载物台,使试样观察表面接近物镜;然后反向转动粗调焦旋钮,升起载物台,使在目镜中可以看到模糊形象;最后转动微调焦手轮,直至影象最清晰为止。
  5. 适当调节孔径光阑和视场光阑,选用合适的滤镜片,以获得理想的物像。
  6. 前后左右移动载物台,观察试样的不同部位,以便全面分析并找到最具代表性的显微组织。
  7. 观察完毕后应将光源调至最暗处并关闭电源,以延长灯泡使用寿命。
  8. 实验结束后,应小心卸下金相显微镜物镜和目镜,并检查是否有灰尘等污染,如有污染,应及时用镜头纸轻轻擦试干净,然后放入干燥器内保存,以防止潮湿霉变。显微镜主机也应随时盖上防尘罩。
