相关回顾:高温合金腐蚀金相图片上有很多小黑点
这两张图片各是什么组织?组织中白色部分是什么，黑色的是什么？比例各占到多少？材料是连续退火后的低碳合金钢，双相钢，500倍的不好观察组织形貌，所以放了1000倍的。为什么不是马氏体的呢?贝氏体的形貌是什么颜色、形状，分布在哪里的？

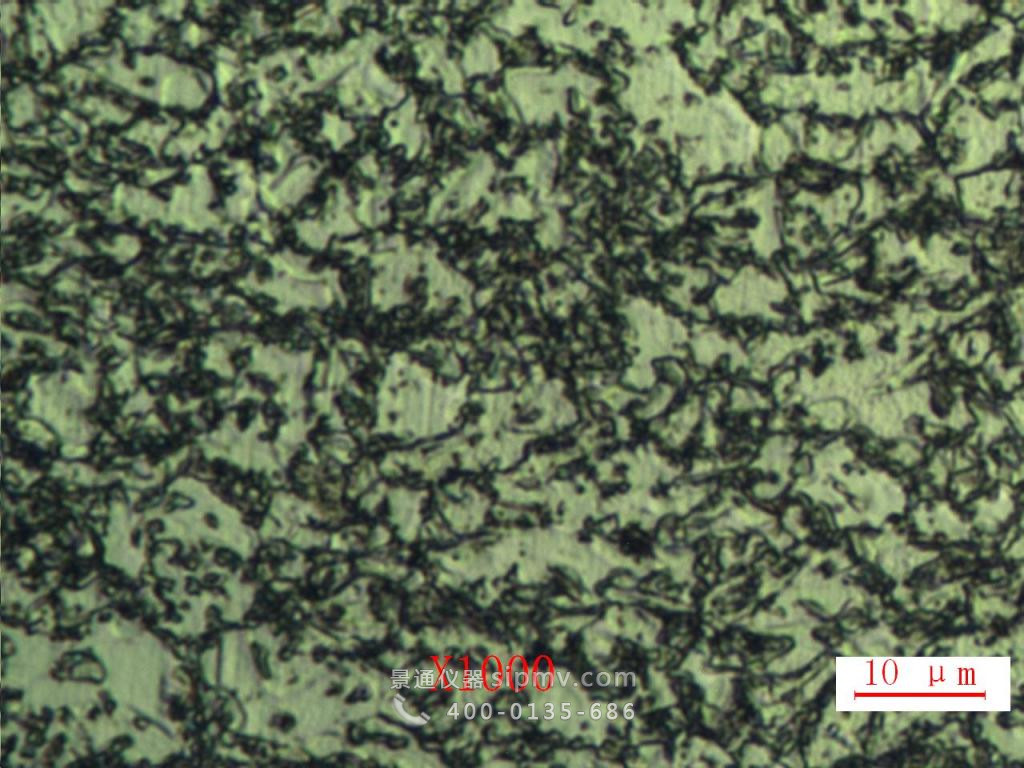

302 x1000
1812-X1000
多边形铁素体和粒状贝氏体组织。
应该说明下 什么材质？ 什么热处理状态？否则不敢轻易下结论，因为这样很武断。没有这些条件，做出结论很草率。如果是以Fe-C-Mn为主的低碳合金钢，那么应该是多边形铁素体和粒状贝氏体组织，以粒状贝氏体为主，辅以一定量的准多边形铁素体。两相的比例可以借助定量金相分析来计算。应该是轧制态的 ，存在着带状组织。建议楼主以后照光学照片时取500倍就可以了（获取足够的信息量）。1000倍最好照SEM。
从你所提供的照片来看（第一张看不清楚），应该是粒状贝氏体，就是第二张中的黑灰色部分。应为M/A存在于短小的贝氏体板条束间，或板条间，所以呈现粒状的特性，而干净整齐的大块状白色部分为铁素体。如果是马氏体的话，那么黑色部分的颜色应该更均匀一些，形状、尺寸也会大一些，更重要的是在1000倍下可以看到很致密的板条状形态。 给你传一张F+M的双相组织照片，你可以参考一下。
你可参考这张照片
F+M
这侵蚀剂可以换换，退火温度是不是不够.
你可以试试：盐酸 10mL ，苦味酸 2g ，酒精200mL（根据你观察实验的情况，也可以换成水） ；这个对贝氏体和马氏体显现都不错。还有贝氏体分了上贝氏体下贝氏体，针状和羽毛状的，因为我现在做的是铜合金，那个以前学的也记不清了。你的这个我不觉得是贝氏体（个人觉得）。
