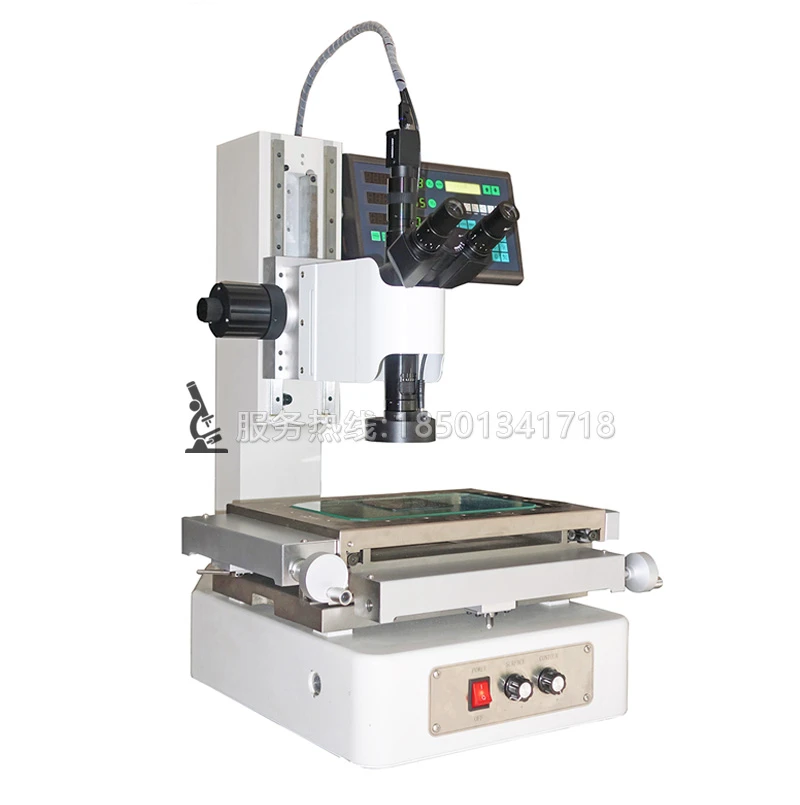

CMD-3020M工具测量显微镜

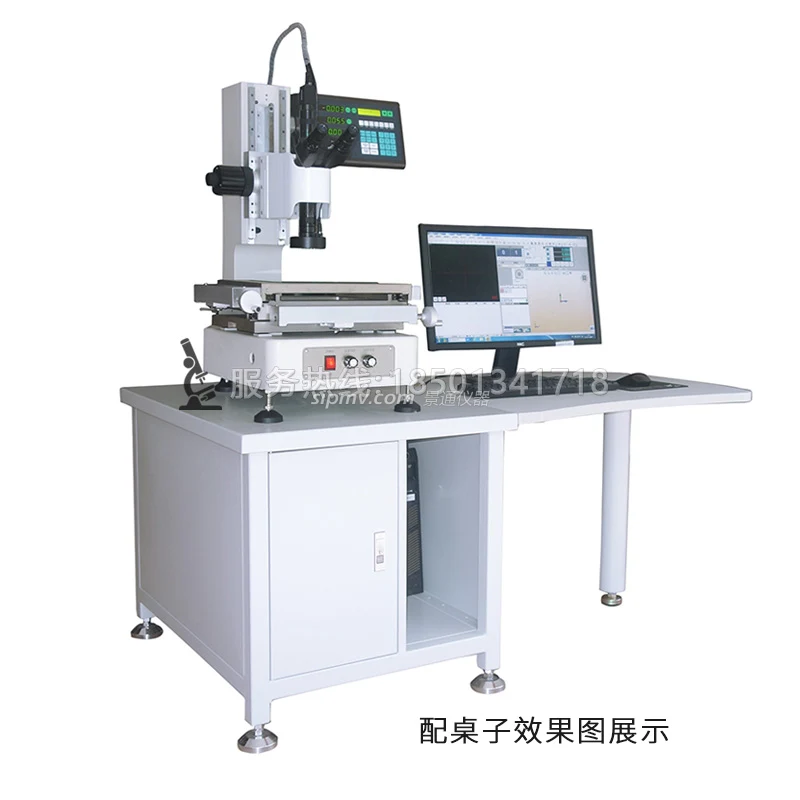

1.产品介绍

CMD系列工具显微镜，是一种集软件、光、机、电一体的高精度、高效率的显微测量仪器，  是同时具有高精度线性测量和观察功能的多功能量测仪器；

本机主体机构通过搭配MT三目光学测量镜筒、高清数字相机、照明装置、升降机构及对焦机构，具有多种数据测量、显微放大、显示输入和输出等数据处理功能。

2.产品特点

◆  参照国际NK经典机身外形结构设计，造型新颖美观，操作简便快捷；
◆  采用精密球铁镀镍而成的测量工作台，最大程度保证仪器的测量精度；
◆  采用超精细数字彩色CCD摄像装置，能输入输出测量结果，数据和存取图像，能适合不同用用户的要求；
◆  采用图形窗口专用的测量软件进行自动寻边操作，无需编程，只要鼠标点击即可测量，操作简便快捷；
◆  高精度、出色的多功能性，更适合高性能零件、电子组件的三维测量；
◆  可轻易测量易碎工件及具有极小细节的工件；
◆  照明装置（反射/透射），选用高亮度LED的照明；
◆  快速释放装置便于测量大工件或多个数量工件时快速移动工作以，Z轴两侧均配备同轴粗/微调手轮，确保能以最快速度实现高精度对焦；

应用范围：

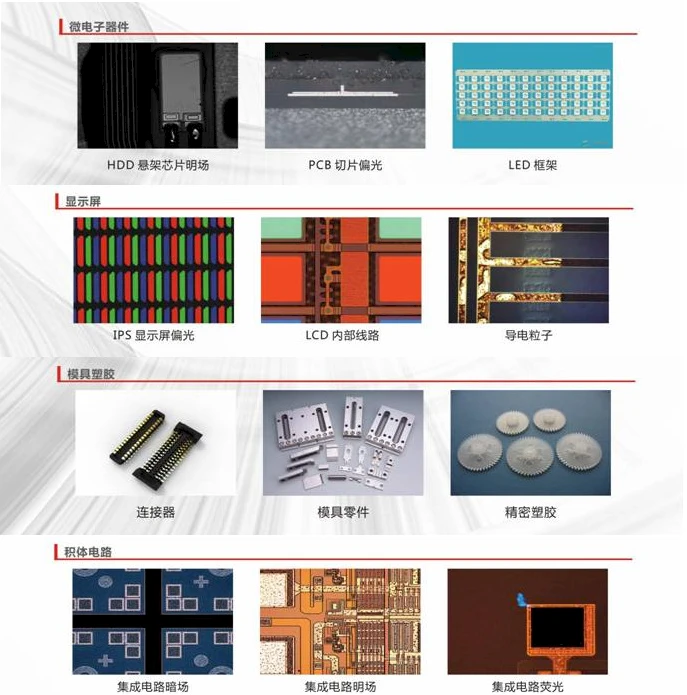

3.技术参数

3.1主体规格

◆X坐标行程:    300（mm）
◆Y坐标行程:    200（mm）
◆Z坐标行程:    150（mm）
◆X、Y坐标测量示值误差≤（3+L/200）µm ，L为被测长度(单位：mm)
◆X、Y、Z数显分辨率：1µm
◆轮廓光源：白色LED平行光源，无极亮度可调
◆上光源：白色LED环形可调光源

3.2目视系统

◆双目视镜筒+标准的TV摄像机端口
◆物镜：1.0-6.5X手动卡位镜头
◆目镜放大倍数：10X，单双目同，可选配20X
◆总放大倍数：  10X-65X（包括畸变在内的）
◆物镜放大倍数误差：放大率误差≤0.08%

3.3影像系统

◆标配CCD相机1X镜筒
◆CCD：千兆网口高清晰CCD摄像头（HKVISION）
◆综合影像最大放大倍数：45X-285X

4.软件功能

1. 配备专业视觉影像测量软件，带十字线捕捉闪烁功能，可测量二维平面尺寸（角度、直径、半径、点到点的距离、点到线的距离、线到线距离、线到圆的距离、圆到圆的距离等等）；
2. 图形自动捕捉：开启自动捕捉功能后，测量点、线、圆及圆弧，可自动捕捉到最清晰的地方；
3. 视觉拍照功能：可通过软件抓拍实时产品图片，然后保存到计算机里，并可通过软件调出图片进行查看或处理；
4. 标注文字：可在即时影像中标注文字说明；
5. 公英制转换：测量值可在公制和英制之间切换；
6. X、Y清零：可用画面十字线设置任意点为相对原点，将X、Y坐标清零；
7. 测量数据输出：可将测量数据或图形导入WORD或EXCEL做报表；
8.  “浏览”窗口： 可观察工件的全图形并具有类似AutoCAD的缩放功能；
9. 辅助功能：可把在软件中绘制出的图形进行移动、旋转、复制、删除，并可作任意线段的平行线、垂直线；
10. 自动两点线：在单一画面下可自动捕捉工件的边缘，无须以人工取线，减少人眼误差，提高测量精度；
11. 自动三点圆：在单一画面下可自动捕捉工件的圆半径、直径，并绘出图形，无须以人工取圆，减少人眼误差，提高测量精度；
12. 自动多点线：自动捕捉工件边缘，然后根据工件边缘拟合出图形，从而减少两点取线及人眼的误差；
13. 自动多点圆：自动捕捉工件边缘，然后拟合出工件的孔径，并绘出图形，从而减少三点取圆及人眼的误差；
14. 自动圆：在单一画面下用鼠标框中图形，可快速自动捕捉出圆.；
15. 设定工件坐标：可以根据客户本身的需要在影像中的实际工件上自行设定工件坐标，有两点确定X轴、两点确定Y轴或三点确定坐标系等多种设定方法；
16. 具有坐标平移、坐标旋转及坐标分中等功能：
17. 坐标标注：可标注工件中任意点的坐标值；
18. Pitch标注：可标注任意点到一条直线的垂直距离，可标注任意两线的垂直距离；
