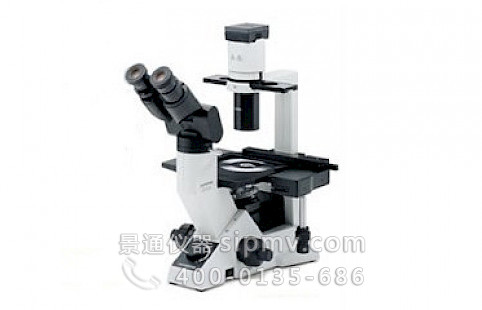

CKX41——双目倾斜式观察筒，可以让观察者站着进行观察，也可以提供可连接多种照相机的三目观察筒。根据需要，可以使用多种附件对其进行轻松升级。
产品信息
CKX41——双目倾斜式观察筒，可以让观察者站着进行观察，也可以提供可连接多种照相机的三目观察筒。根据需要，可以使用多种附件对其进行轻松升级。
结合先进的UIS2光学系统，确保了细胞检查及应用中的高清晰度
CKX系列显微镜使细胞检查比以前更快捷更方便，因为他们操作简单，只需要进行很少的光学调节操作，花费很少便能得到非常出色的图像。
采用可倾斜式双目观察筒，使用户在站着的时候也能进行观察。另外，它紧凑的设计方便用户加装培养箱，使用户在观察某些标本时不需要到其他地方进行，非常方便。
支持多种观察方式，应用范围也大大增加。
CKX系列：使常规细胞观察更快捷、更简单、更有效。
UIS2光学系统提供卓越的光学性能
UIS2光学系统结合了光程的紧凑性和接像透镜优异的成像性能，可以保持理想的图像强度，达到优越的光学校正水平。基于这一点，UIS2无限远校正光学系统能提供非凡的图像清晰度和对比度。除了提升图像质量外，其最大视场数可达到F.N.22。这使得CKX41能使用正置显微镜的观察筒。（专利，仅CKX41具备）
高清晰度使用户更容易观察活细胞的状态
由于结合了享誉全球的奥林巴斯UIS2光学系统，CKX系列显微镜的平场性提高了10-15%，并能让高清晰、高反差的图像效果延伸直至图像边缘。
采用UIS2相差环板，优化细胞培养观察，提供最好的图像对比度
UIS2相差环板能根据培养细胞的厚度调节对比度，比传统系统提供对比度更好的图像。
PHC物镜可以最大程度地避免容器边缘表面张力所造成的干扰（CPLN10XPH, CPLFLN10XPH, LCACHN20XPH）
PHC物镜可以最大程度地避免影培养液表面张力而产生地干扰，这种干扰通常会降低容器边缘图像的清晰度。结合UIS2光学系统后，平场性得到了极大的提高，即使是观察容器边缘的细胞也能得到非常清晰的图像。
UIS2无限远校正光学系统
革命性的奥林巴斯UIS2光学系统把无限远校正功能的优势发挥得淋漓尽致。UIS2无限远校正光路中的光通过物镜后会形成平行光束，通过接像透镜后才聚焦形成无像差的中间像。因此可在物镜与内置的接像透镜之间的光路中安插各种附件，而不会引入额外的放大因素对总放大倍率造成影响，而且不需要加入校正透镜。加插各种附件的配置下，UIS2光学系统仍然能够提供最出色的图像品质。
卓越性能
- 预调心相差滑板，进行快捷、无像差观察
使用预调心的像差滑板无需在每次更换物镜时重复调心。另外，10×，20×40×物镜观察时使用一个相差环板，免去了相差环板的更换。CKX系列使相差观察快捷简便，不需要进行光学调节，大大提高了常规检查的效率。
- 可调心相差环板
当需要高清晰度的相差图像时，奥林巴斯提供可调心的相差环板IX2-SL，通过其定心装置，呈现完美的相差图像。 - 简洁、紧凑的设计，节省实验空间
简洁、紧凑的设计大大地节省了实验空间，方便安装培养箱或超净台等设备，取出样品后可以迅速在显微镜下进行观察，提供细胞检查效率。 - 可倾斜式双目观察筒可以采取各种姿势进行观察，可在超净台前轻松工作
可倾斜式双目观察筒倾斜角度从30°～60°，用户即使站着也可舒适地观察。这样提高了镜检的工作效率。“快速观察，快速取得结果”——这就是奥林巴斯开创地常规检查新模式。在超净台前观察样品时，同样轻松完成工作。
- RC浮雕相衬观察方法
N.A.0.5的高分辨率浮雕相衬：
观察卵细胞等厚样品能得到优质的三维图像
垂直的安装设计方便加插显微操作系统
荧光观察
荧光观察系统可提供三个荧光激发块位置，结合UIS2光学系统，可同时提供U（选配）、B、G激发观察，也可根据需要选择其他的UIS2荧光激发块。新推出的荧光照明光源保证了UV透过率，结合UIS2荧光物镜，为用户提供高对比度的优质荧光图像。
各种附件
血细胞计数板及其他微型板的载物台标本夹
这些载物台标本夹为观察血细胞计数板，35mm培养皿，玻板等其他微型板地观察提供了方便。
载物台玻璃插板和热台
载物台玻璃插板，可以轻松地辨认使用的物镜。使用热台插板可以在显微注射时为活细胞提供恒定的温度。（仅CKX41）
建立经济型图像工作站
CKX41显微镜三目观察筒上可以连接各种数码相机建立数码图像工作站，可以对显微图像进行测量及运算。
CKX41-A32PH
|
编号 |
名称 |
技术参数 |
|---|---|---|
|
1 |
观察头 |
双目镜筒： U-CBI30-2：倾斜30度双目观察筒，瞳间距在48～75mm，左目筒可进行屈光度调节（F.N.20）； U-CBI30-2：倾斜30度双目观察筒，瞳间距在48～75mm，左目筒可进行屈光度调节（F.N.22）。 三目镜筒： U-CTR30-2：镜筒倾角为30度，备有环行燕尾槽安装附件，瞳距可在48-75mm范围内进行调节，左筒备有螺旋面，可调节筒长和屈光度.观察光路选择：50（双目筒）50（摄像口）（F.N.20）； U-TR30-2：镜筒倾角为30度，备有环行燕尾槽安装附件，瞳距可在48-75mm范围内进行调节，左筒备有螺旋面，可调节筒长和屈光度.观察光路选择：20（双目筒）80（摄像口）（F.N.22）。 可调倾角型双目镜筒： CKX-TBI：镜筒倾角可在30度-60度范围内任意调节，备有圆性燕尾槽安装附件，瞳距可在50-76mm范围内进行调节，右筒备有螺旋面，可调节屈光度（F.N.20）； U-CTBI：镜筒倾角可在30度-60度范围内任意调节，瞳距可在48-75mm范围内进行调节，右筒备有螺旋面，可调节屈光度.（F.N.18）； UTBI-3：镜筒倾角可在5度-35度范围内任意调节，备有圆性燕尾槽安装附件，瞳距可在50-76mm范围内进行调节，右筒备有螺旋面，可调节屈光度（F.N.22）。 |
|
2 |
摄像接口 | 可增配荧光装置和照相装置和照相装置 |
|
3 |
聚光镜 |
备有可拆装的超长工作距离聚光镜（数值孔径为0.3，工作距离为72mm） |
|
4 |
调焦 |
通过物镜转盘的上下移动进行调焦（载物台高度固定） 备有聚焦机构同轴粗、微调旋钮，旋钮扭矩可调，由滚柱机构导向； 总行程量：从比载物台表面高1mm的焦点起算向上7mm、向下2mm； 粗调行程每一圈为39.6mm，微调行程每一圈为0.2mm，微调精度2微米 |
|
5 |
照明系统 |
光源：备有6V30W卤素灯和灯插座（U-LS30-3-2），内装毛玻璃片和吸热滤光片，照明部可拆装； 滤色镜座：拆装型滤色镜座，可插装最大厚度11mm的直径45mm滤色镜； 孔径光阑：手柄型，可在3-44mm范围内进行调节； 插座插入部：备有相差法用滑座套，内装滑座定位点停机构. 垂直荧光照明装置：照明装置可拆装，备有观察法转换用滑座（三个转换位置：B激发位、G激发位、透射光位或U激发位）. 荧光光源：50W汞灯 荧光光闸：有 荧光视场光路：有 荧光激发块：2激发块（B和G），可选U（不能与UIS2兼容，滤色镜和分光镜的尺寸和UIS2一样） 滤色镜：1个滤色镜 |
|
6 |
设备类型 | 倒置显微镜 |
|
7 |
转换器 | 4孔式转换器 |
|
8 |
光学系统 | UIS2光学系统 |
|
9 |
载物台 |
平面载物台：160×250mm，可安装标本夹具，载物台插入圆板(孔径25mm)更换式； 机械式载物台：备有右手用低位置同轴X、Y向传动旋钮，载物台行程：X=120mm，Y=78mm。 附有3种培养皿、标本用托座； 载物台接长板：70×180mm |
|
10 |
其他参数 |
相差滑座：相差法用滑座备有三种不同的滑座
供电装置：连续光强可调, 内置电压转换开关(100/120V、220/240V), 频率为50/60Hz |
CKX41-A32RC
|
编号 |
名称 |
技术参数 |
|---|---|---|
|
1 |
观察头 |
双目镜筒： U-CBI30-2：倾斜30度双目观察筒，瞳间距在48～75mm，左目筒可进行屈光度调节（F.N.20）； U-CBI30-2：倾斜30度双目观察筒，瞳间距在48～75mm，左目筒可进行屈光度调节（F.N.22）。 三目镜筒： U-CTR30-2：镜筒倾角为30度，备有环行燕尾槽安装附件，瞳距可在48-75mm范围内进行调节，左筒备有螺旋面，可调节筒长和屈光度.观察光路选择：50（双目筒）50（摄像口）（F.N.20）； U-TR30-2：镜筒倾角为30度，备有环行燕尾槽安装附件，瞳距可在48-75mm范围内进行调节，左筒备有螺旋面，可调节筒长和屈光度.观察光路选择：20（双目筒）80（摄像口）（F.N.22）。 可调倾角型双目镜筒： CKX-TBI：镜筒倾角可在30度-60度范围内任意调节，备有圆性燕尾槽安装附件，瞳距可在50-76mm范围内进行调节，右筒备有螺旋面，可调节屈光度（F.N.20）； U-CTBI：镜筒倾角可在30度-60度范围内任意调节，瞳距可在48-75mm范围内进行调节，右筒备有螺旋面，可调节屈光度.（F.N.18）； UTBI-3：镜筒倾角可在5度-35度范围内任意调节，备有圆性燕尾槽安装附件，瞳距可在50-76mm范围内进行调节，右筒备有螺旋面，可调节屈光度（F.N.22）。 |
|
2 |
物镜 |
有40X物镜 |
|
3 |
摄像接口 |
可增配荧光装置和照相装置和照相装置 |
|
4 |
聚光镜 |
备有可拆装的超长工作距离聚光镜（数值孔径为0.3，工作距离为72mm） |
|
5 |
调焦 |
通过物镜转盘的上下移动进行调焦（载物台高度固定） 备有聚焦机构同轴粗、微调旋钮，旋钮扭矩可调，由滚柱机构导向； 总行程量：从比载物台表面高1mm的焦点起算向上7mm、向下2mm； 粗调行程每一圈为39.6mm，微调行程每一圈为0.2mm，微调精度2微米 |
|
6 |
照明系统 |
光源：备有6V30W卤素灯和灯插座（U-LS30-3-2），内装毛玻璃片和吸热滤光片，照明部可拆装； 滤色镜座：拆装型滤色镜座，可插装最大厚度11mm的直径45mm滤色镜； 孔径光阑：手柄型，可在3-44mm范围内进行调节； 插座插入部：备有相差法用滑座套，内装滑座定位点停机构. 垂直荧光照明装置：照明装置可拆装，备有观察法转换用滑座（三个转换位置：B激发位、G激发位、透射光位或U激发位）. 荧光光源：50W汞灯 荧光光闸：有 荧光视场光路：有 荧光激发块：2激发块（B和G），可选U（不能与UIS2兼容，滤色镜和分光镜的尺寸和UIS2一样） 滤色镜：1个滤色镜 |
|
7 |
设备类型 | 倒置显微镜 |
|
8 |
转换器 | 4孔式转换器 |
|
9 |
光学系统 | UIS2光学系统 |
|
10 |
载物台 |
平面载物台：160×250mm，可安装标本夹具，载物台插入圆板(孔径25mm)更换式； 机械式载物台：备有右手用低位置同轴X、Y向传动旋钮，载物台行程：X=120mm，Y=78mm。 附有3种培养皿、标本用托座； 载物台接长板：70×180mm |
|
11 |
其他参数 |
相差滑座：相差法用滑座备有三种不同的滑座
供电装置：连续光强可调, 内置电压转换开关(100/120V、220/240V), 频率为50/60Hz |
CKX41-F32FL
|
编号 |
名称 |
技术参数 |
|---|---|---|
|
1 |
观察头 |
双目镜筒： U-CBI30-2：倾斜30度双目观察筒，瞳间距在48～75mm，左目筒可进行屈光度调节（F.N.20）； U-CBI30-2：倾斜30度双目观察筒，瞳间距在48～75mm，左目筒可进行屈光度调节（F.N.22）。 三目镜筒： U-CTR30-2：镜筒倾角为30度，备有环行燕尾槽安装附件，瞳距可在48-75mm范围内进行调节，左筒备有螺旋面，可调节筒长和屈光度.观察光路选择：50（双目筒）50（摄像口）（F.N.20）； U-TR30-2：镜筒倾角为30度，备有环行燕尾槽安装附件，瞳距可在48-75mm范围内进行调节，左筒备有螺旋面，可调节筒长和屈光度.观察光路选择：20（双目筒）80（摄像口）（F.N.22）。 可调倾角型双目镜筒： CKX-TBI：镜筒倾角可在30度-60度范围内任意调节，备有圆性燕尾槽安装附件，瞳距可在50-76mm范围内进行调节，右筒备有螺旋面，可调节屈光度（F.N.20）； U-CTBI：镜筒倾角可在30度-60度范围内任意调节，瞳距可在48-75mm范围内进行调节，右筒备有螺旋面，可调节屈光度.（F.N.18）； UTBI-3：镜筒倾角可在5度-35度范围内任意调节，备有圆性燕尾槽安装附件，瞳距可在50-76mm范围内进行调节，右筒备有螺旋面，可调节屈光度（F.N.22）。 |
|
2 |
目镜 |
U-CBI30-2/U-CTR30-2/CKX-TBI用：WHB10X/WHB10X-H（F.N.20）； U-BI30-2/U-TR30-2/UTBI-3用：WH10X/WH10X-H/35WH10X/PWH10X（F.N.22） |
|
3 |
物镜 |
非相差物镜 |
|
4 |
聚光镜 |
备有可拆装的超长工作距离聚光镜（数值孔径为0.3，工作距离为72mm） |
|
5 |
摄像附件 |
可增配照相装置 |
|
6 |
调焦 |
通过物镜转盘的上下移动进行调焦（载物台高度固定） 备有聚焦机构同轴粗、微调旋钮，旋钮扭矩可调，由滚柱机构导向； 总行程量：从比载物台表面高1mm的焦点起算向上7mm、向下2mm； 粗调行程每一圈为39.6mm，微调行程每一圈为0.2mm，微调精度2微米 |
|
7 |
照明系统 |
光源：备有6V30W卤素灯和灯插座（U-LS30-3-2），内装毛玻璃片和吸热滤光片，照明部可拆装； 滤色镜座：拆装型滤色镜座，可插装最大厚度11mm的直径45mm滤色镜； 孔径光阑：手柄型，可在3-44mm范围内进行调节； 插座插入部：备有相差法用滑座套，内装滑座定位点停机构. 垂直荧光照明装置：照明装置可拆装，备有观察法转换用滑座（三个转换位置：B激发位、G激发位、透射光位或U激发位）. 荧光光源：50W汞灯 荧光光闸：有 荧光视场光路：有 荧光激发块：2激发块（B和G），可选U（不能与UIS2兼容，滤色镜和分光镜的尺寸和UIS2一样） 滤色镜：1个滤色镜 |
|
8 |
设备类型 | 倒置显微镜 |
|
9 |
转换器 | 4孔式转换器 |
|
10 |
光学系统 | UIS2光学系统 |
|
11 |
载物台 |
平面载物台：160×250mm，可安装标本夹具，载物台插入圆板(孔径25mm)更换式； 机械式载物台：备有右手用低位置同轴X、Y向传动旋钮，载物台行程：X=120mm，Y=78mm。 附有3种培养皿、标本用托座； 载物台接长板：70×180mm |
|
10 |
其他参数 |
相差滑座：相差法用滑座备有三种不同的滑座
供电装置：连续光强可调, 内置电压转换开关(100/120V、220/240V), 频率为50/60Hz； 明场观察，可做B、G激发 |
CKX41-A22PHP
|
编号 |
名称 |
技术参数 |
|---|---|---|
|
1 |
观察头 |
双目镜筒： U-CBI30-2：倾斜30度双目观察筒，瞳间距在48～75mm，左目筒可进行屈光度调节（F.N.20）； U-CBI30-2：倾斜30度双目观察筒，瞳间距在48～75mm，左目筒可进行屈光度调节（F.N.22）。 三目镜筒： U-CTR30-2：镜筒倾角为30度，备有环行燕尾槽安装附件，瞳距可在48-75mm范围内进行调节，左筒备有螺旋面，可调节筒长和屈光度.观察光路选择：50（双目筒）50（摄像口）（F.N.20）； U-TR30-2：镜筒倾角为30度，备有环行燕尾槽安装附件，瞳距可在48-75mm范围内进行调节，左筒备有螺旋面，可调节筒长和屈光度.观察光路选择：20（双目筒）80（摄像口）（F.N.22）。 可调倾角型双目镜筒： CKX-TBI：镜筒倾角可在30度-60度范围内任意调节，备有圆性燕尾槽安装附件，瞳距可在50-76mm范围内进行调节，右筒备有螺旋面，可调节屈光度（F.N.20）； U-CTBI：镜筒倾角可在30度-60度范围内任意调节，瞳距可在48-75mm范围内进行调节，右筒备有螺旋面，可调节屈光度.（F.N.18）； UTBI-3：镜筒倾角可在5度-35度范围内任意调节，备有圆性燕尾槽安装附件，瞳距可在50-76mm范围内进行调节，右筒备有螺旋面，可调节屈光度（F.N.22） |
|
2 |
目镜 |
U-CBI30-2/U-CTR30-2/CKX-TBI用：WHB10X/WHB10X-H（F.N.20）； U-BI30-2/U-TR30-2/UTBI-3用：WH10X/WH10X-H/35WH10X/PWH10X（F.N.22） |
|
3 |
聚光镜 |
备有可拆装的超长工作距离聚光镜（数值孔径为0.3，工作距离为72mm） |
|
4 |
调焦 |
通过物镜转盘的上下移动进行调焦（载物台高度固定） 备有聚焦机构同轴粗、微调旋钮，旋钮扭矩可调，由滚柱机构导向； 总行程量：从比载物台表面高1mm的焦点起算向上7mm、向下2mm； 粗调行程每一圈为39.6mm，微调行程每一圈为0.2mm，微调精度2微米 |
|
5 |
照明系统 |
光源：备有6V30W卤素灯和灯插座（U-LS30-3-2），内装毛玻璃片和吸热滤光片，照明部可拆装； 滤色镜座：拆装型滤色镜座，可插装最大厚度11mm的直径45mm滤色镜； 孔径光阑：手柄型，可在3-44mm范围内进行调节； 插座插入部：备有相差法用滑座套，内装滑座定位点停机构. 垂直荧光照明装置：照明装置可拆装，备有观察法转换用滑座（三个转换位置：B激发位、G激发位、透射光位或U激发位） 荧光光源：50W汞灯 荧光光闸：有 荧光视场光路：有 荧光激发块：2激发块（B和G），可选U（不能与UIS2兼容，滤色镜和分光镜的尺寸和UIS2一样） 滤色镜：1个滤色镜 荧光光闸：有 荧光视场光路：有 荧光激发块：2激发块（B和G），可选U（不能与UIS2兼容，滤色镜和分光镜的尺寸和UIS2一样） 滤色镜：1个滤色镜 |
|
6 |
设备类型 | 倒置显微镜 |
|
7 |
转换器 | 4孔式转换器 |
|
8 |
光学系统 | UIS2光学系统 |
|
9 |
载物台 |
平面载物台：160×250mm，可安装标本夹具，载物台插入圆板(孔径25mm)更换式； 机械式载物台：备有右手用低位置同轴X、Y向传动旋钮，载物台行程：X=120mm，Y=78mm。 附有3种培养皿、标本用托座； 载物台接长板：70×180mm |
|
10 |
其他参数 |
相差滑座：相差法用滑座备有三种不同的滑座
供电装置：连续光强可调, 内置电压转换开关(100/120V、220/240V), 频率为50/60Hz |
