UHCCD 显微镜C接口相机系列

UHCCD是一种超高性能CCD相机。采用了Sony超高性能的HAD CCD传感器(Ultra-high performance HAD CCD)。HAD传感器是在N型基板，P型，N+2极体的表面上，加上正孔蓄积层这一SONY独特结构。由于这层正孔蓄积层，大大降低了传感器表面暗电流。

UHCCD 显微镜摄像头 C接口USB2.0 CCD相机
UHCCD 显微镜C接口USB2.0 CCD相机外形尺寸示意图

产品信息

UHCCD 显微镜C接口摄像头 USB2.0 CCD相机产品特点：

  • 采用SONY Super HAD技术的C接口CCD相机，分辨率有0.8M~5.2M等多种;
  • 一体型锌合金压铸成型外壳;
  • FPGA控制支持长达4分钟长曝光，保证捕获弱荧光图像;
  • USB2.0接口确保高传输速率;
  • Ultra-Fine颜色引擎确保颜色精准再现;
  • 随相机提供高级视频与图像处理应用软件ToupView;
  • 提供Windows/Linux/OSX多平台SDK;
  • 支持原生C/C++, C#, Directshow, Twain API;

UHCCD：景通仪器的UHCCD是一种超高性能CCD相机。采用了Sony超高性能的HAD CCD传感器(Ultra-high performance HAD CCD)。HAD传感器是在N型基板，P型，N+2极体的表面上，加上正孔蓄积层这一SONY独特结构。由于这层正孔蓄积层，大大降低了传感器表面暗电流。Sony的HAD技术指的，在N型基板上设计电子可通过的垂直型隧道，使得开口率提高，换句话说，是提高了感光度。在80年代初期，索尼将其用在可变速电子快门产品中，拍摄移动快速物体也可获得清晰的图像。UHCCD采用USB2.0作为数据传输接口。

订购代码 传感器型号/尺寸 像素(μm) G光灵敏度
暗电流		 FPS/分辨率 合并模式 曝光时间
UHCCD05200KPA
TP705200A		 ICX655AQ(C) 2/3"(9.93x8.70) 3.45x3.45 420mv with 1/30s
4mv with 1/30s		 4.3@2448x2050
10.5@960x720		 1x1 0.22ms~60s
UHCCD05100KPA
TP705100A		 ICX452AQ(C) 1/1.8"(8.23x6.68) 2.775x2.775 260mv with 1/30s
16mv with 1/30s		 4@2592x1944
35@560x420		 1x1,2x2 0.212ms~77ms
UHCCD05000KPA
TP705000A		 ICX282AQ(C) 2/3" (9.74x7.96) 3.4x3.4 280mv with 1/30s
16mv with 1/30s		 4.5@2560x1920
9@1280x960		 1x1,2x2 0.203ms~60ms
UHCCD03100KPB
TP703100B		 ICX252AQ(C)1/1.8"(8.10x6.64) 3.45x3.45 270mv with 1/30s
12mv with 1/30s		 6@2048x1536
41@640x480		 1x1,2x2 0.178ms~77ms
UHCCD02000KPA
TP702000A		 ICX274AQ(C) 1/1.8" (8.5x6.8) 4.40x4.40 420mv with 1/30s
8mv with 1/30s		  10@1600x1200 1x1 0.135ms~60s
UHCCD01400KPA
TP705140A		 ICX205AK(C) 1/2"(7.60x6.20) 4.65x4.65 400mv with 1/30s
16mv with 1/30s		  8@1360x1024 1x1 0.227ms~60s
UHCCD01400KPB
TP701400B		 ICX205AK(C) 1/2" (7.60x6.20) 4.65x4.65 400mv with 1/30s
16mv with 1/30s		  15@1360x1024 1x1 0.127ms~60s
UHCCD01400KMB
TM701400B		 ICX205AK(M) 1/2" (7.60x6.20) 4.65x4.65 450mv with 1/30s
16mv with 1/30s		  15@1360x1024 1x1 0.127ms~60s
UHCCD00800KPA
TP700800A		 ICX204AK(C) 1/3" (5.80x4.92) 4.65x4.65 400mv with 1/30s
16mv with 1/30s		  16@1024x768 1x1 0.16ms~60s
硬件其他配置信息
光谱响应范围 380-650nm (有红外截止滤光片情况下)
白平衡 ROI 白平衡/手动Temp-Tint调整
色彩还原技术 Ultra-Fine颜色处理引擎
捕获/控制API 原生 C/C++, C#, Directshow, Twain, Labview
记录方式 图像和视频
制冷方式* 自然冷却
相机工作环境
工作温度（摄氏度） -10℃~ 50℃
贮存温度（摄氏度） -20℃~ 60℃
工作湿度 30~80%RH
贮存湿度 10~60%RH
供电电源 相机通过USB接口供电
软件运行环境
操作系统 Microsoft  Windows  XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X), Linux
计算机配置 CPU: Intel Core 2 2.8GHz 或更高
内存:2GB或更大
USB接口:USB2.0高速接口
显示器:17”或以上
CD-ROM

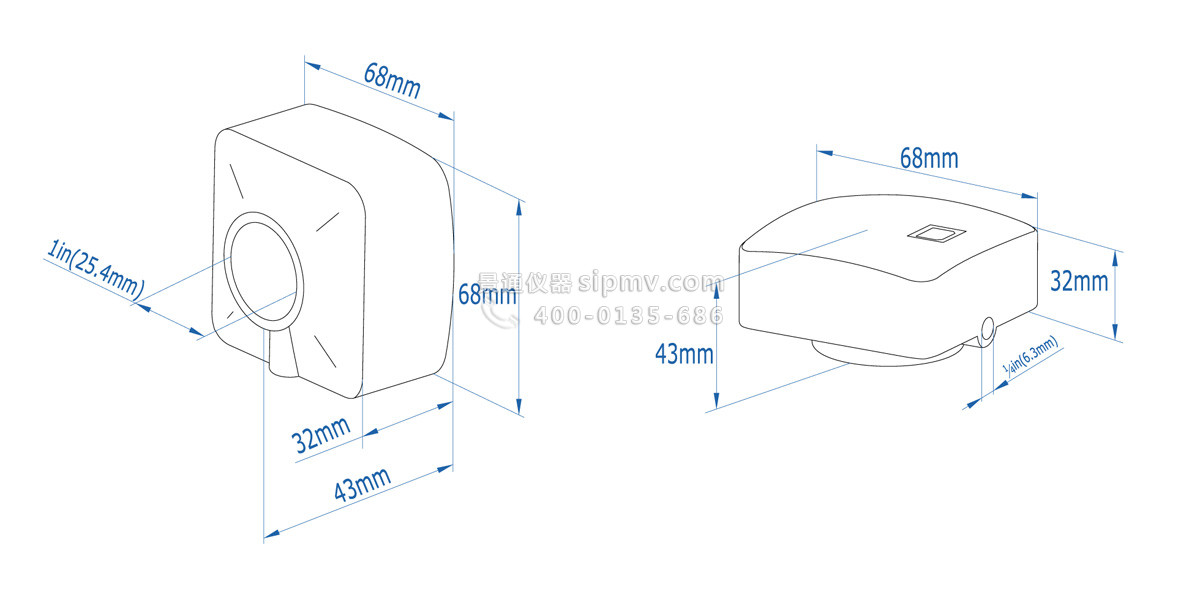

UHCCD系列C接口USB2.0 CCD相机外形尺寸

UHCCD系列C接口USB2.0 CCD相机外形尺寸示意图（点击放大）。相机壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，景通仪器的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

实拍图片

酵母菌
人，羊，猫三毛发比较
蕨原叶体装片
衣藻
松叶横切
细菌三型
土豆切片
草履虫装片
蝗虫翅膀
口腔上皮
玉米跟尖纵切
蝴蝶口器装片
人精子涂片
人血涂片
糖晶体装片

包装清单

UHCCD系列显微镜C接口USB2.0 CCD相机包装清单

标准包装清单
A 包装箱规格：L:50cm W:30cm H:30cm(20pcs, 12~17Kg/纸箱, 0.045m3)，上图中未给出
B 包装盒规格：L:15cm W:15cm H:10cm （0.8~1.0公斤/每盒)
C UHCCD系列C接口USB2.0相机
D 高速USB2.0 A公到B公镀金头数据线/2.0m
E CD (Driver & utilities software, Ø12cm)
可选附件
F 可调焦式目镜筒适配器 C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)		 108001/AMA037
108002/AMA050
108003/AMA075
C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)		 108008/ATA037
108009/ATA050
108010/ATA075
G 固定式目镜筒适配器   C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)		 108005/FMA037
108006/FMA050
108007/FMA075
C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)		 108011/FTA037
108012/FTA050
108013/FTA075
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 景通仪器的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
H 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
I 108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
J
 108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环
K 测微尺 106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

UHCCD系列C接口USB2.0 CCD相机转成显微镜或望远镜电子目镜

应用 图例
C接口相机 UHCCD 显微镜C接口USB2.0 CCD相机 机器视觉; 医学成像;
半导体设备; 测试仪器;
文件扫描仪; 2D码扫描仪;
Web相机或视频监控;
显微成像;
显微镜电子目镜
望远镜电子目镜
