ALPHA1080系列C接口 HDMI+USB CMOS相机

ALPHA1080相机是景通仪器设计的一款包含多种方式输出（HDMI+USB2.0+SD卡）相机。它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器，也可以通过USB2.0连接到电脑，更可以将图像同视频保存在SD卡中供现场分析与后继研究。

咨询本型号配置咨询获取资料

选型前建议核对样品、观察方式与成像接口。也可直接拨打 0512-62752246 沟通需求。

产品介绍

ALPHA1080相机的基本特性

ALPHA1080相机最大的特点是相机本身就是一款内嵌ARM核，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。

将Micro USB线插入到相机的USB Video 接口，将该连接线另一段连接到电脑的USB接口，则该ALPHA1080相机又是一台USB2.0接口相机，用户可以用随机软件 ToupView或ToupLite直接实现对相机的硬件控制。ALPHA1080相机可以用于工具现场检测、显微镜观测等。

采用Sony高灵敏度CMOS传感器的C接口相机;
HDMI & USB2.0可实现同时输出；
作为HDMI相机使用时，内嵌鼠标控制软件XCamView，相机所有功能都可以由USB接口鼠标操作XCamView软件实现；并支持多语言操作界面；内嵌图像捕获与视频录像到SD卡的功能; 内嵌鼠标操控的控制面板; 内嵌缩放、镜像、比较、冻结、十字丝、浏览等鼠标操控工具条; 内嵌图像、视频浏览，显示与播放功能，RTC功能;
1920*1080(1080P)的输出分辨率，可以方便与市场上高清显示器自带的HDMI接口连接,并真正实现热拔插使用；
可实现2.0M像素(1920*1080)(ALPHA1080);可实现1080P视频流(AVI格式)的SD卡存储。
作为USB相机使用时，插入USB接口USB模块，可以与ToupView/ToupLite软件自由连接，并支持热拔插使用；
Ultra-Fine颜色引擎确保颜色精准再现（USB连接到电脑时）;
随相机提供高级视频与图像处理应用软件ToupView;
提供Windows/Linux/OSX多平台标准SDK;
CNC外壳一次成型设计与加工;

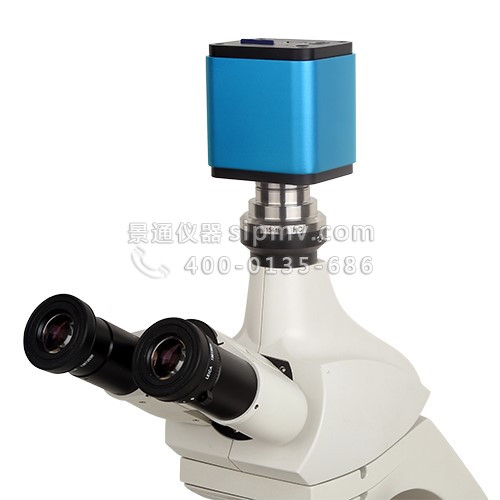

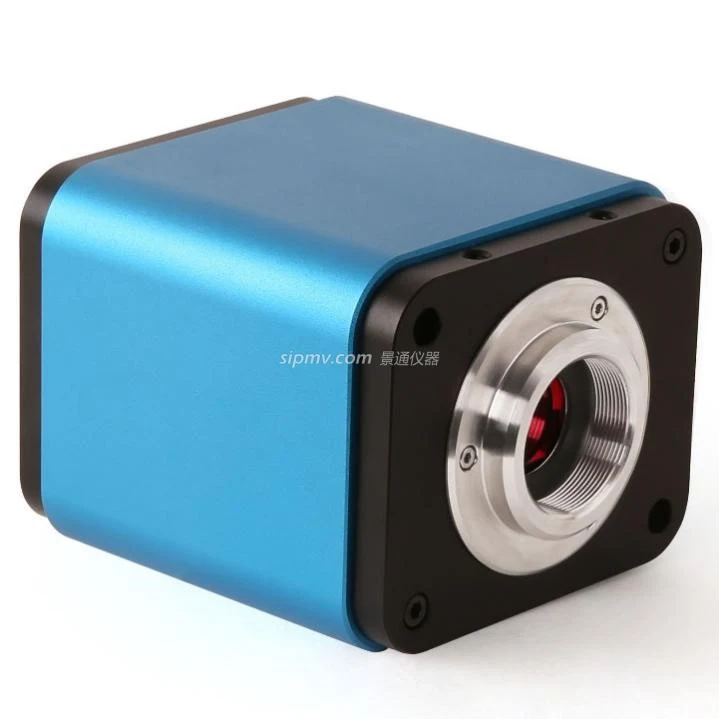

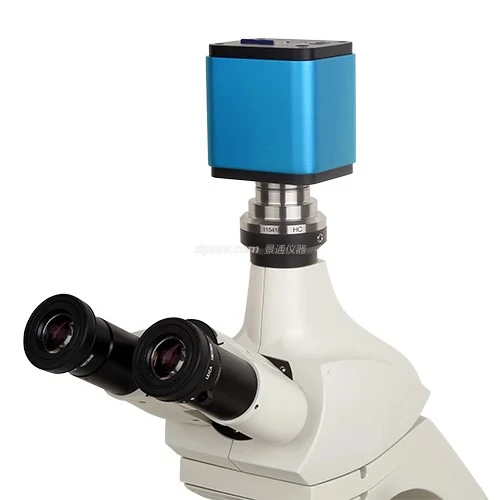

ALPHA1080系列相机与显微镜

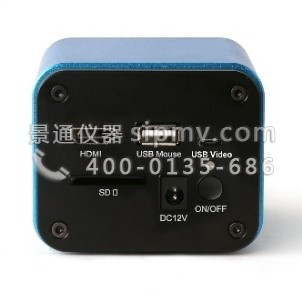

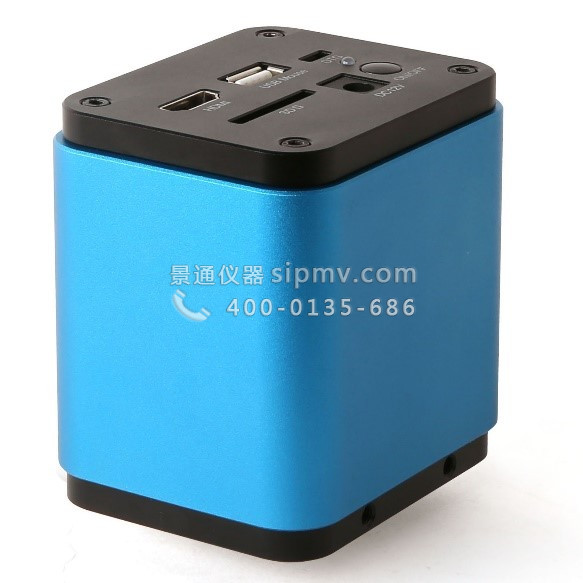

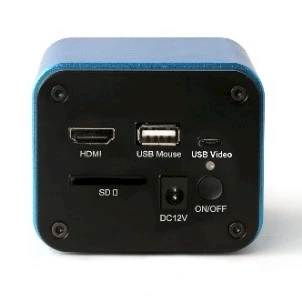

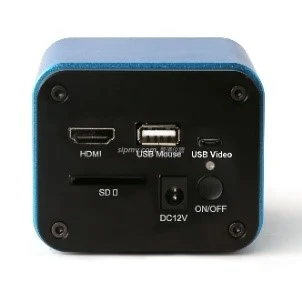

ALPHA1080系列相机以及其背面板

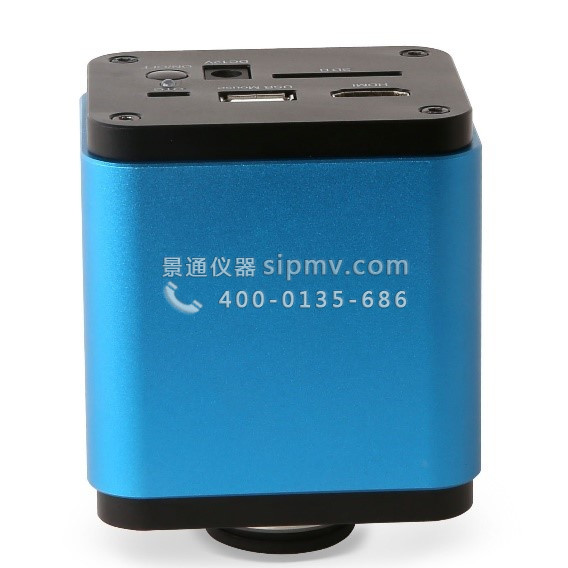

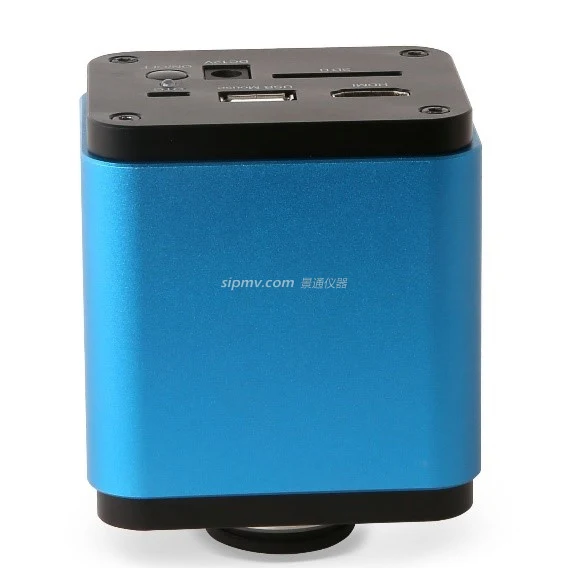

ALPHA1080系列相机侧视图

ALPHA1080系列相机与显微镜安装连接示意图

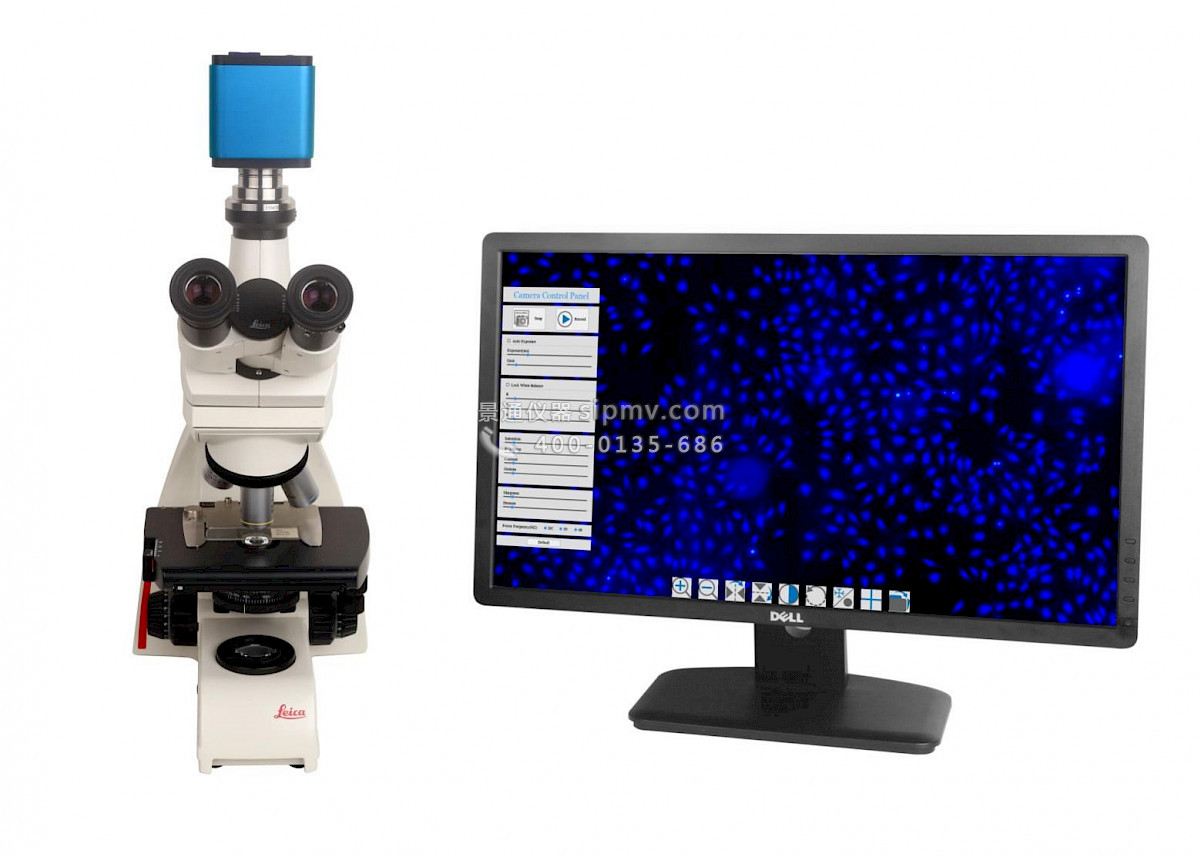

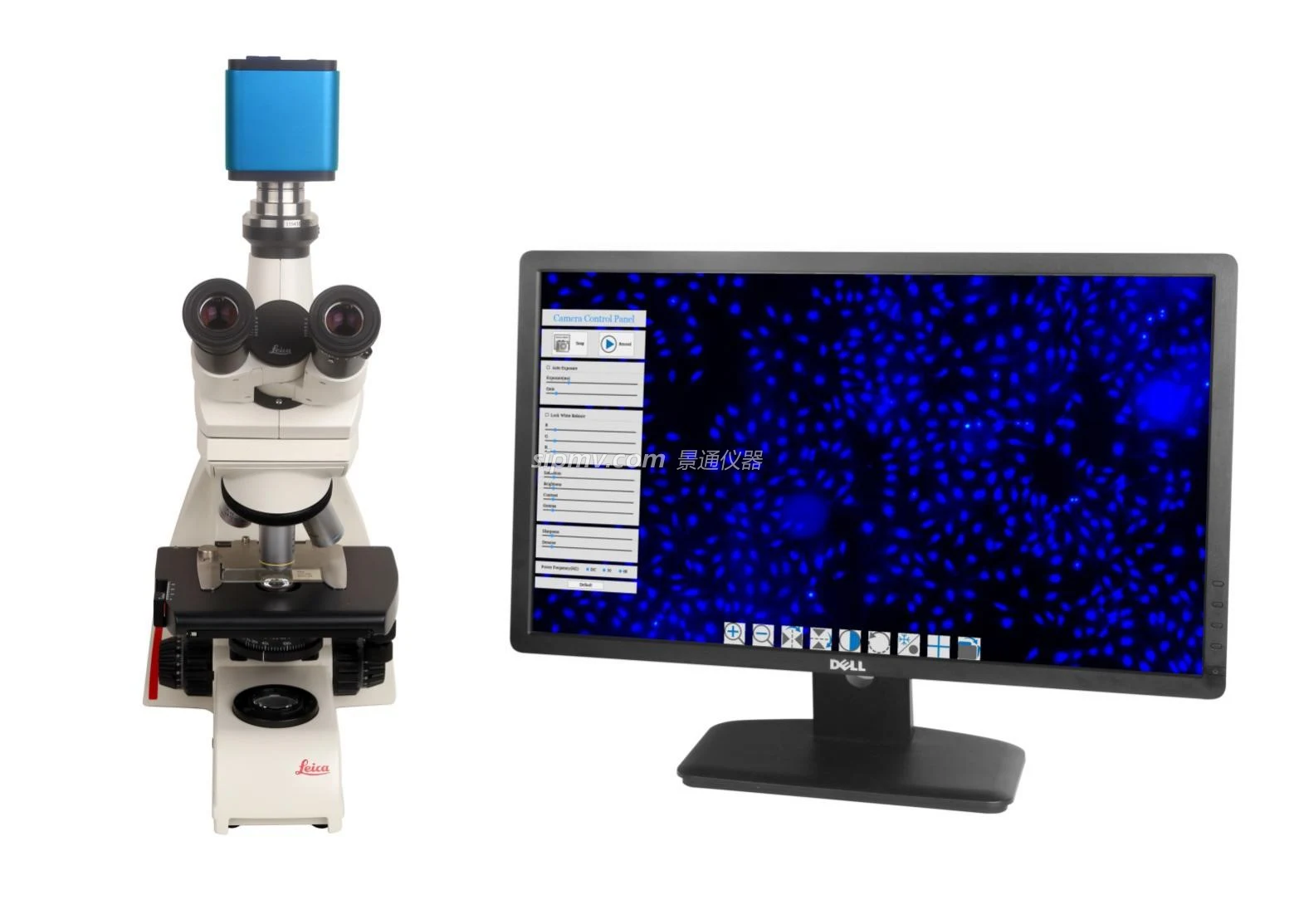

ALPHA1080系列相机+显微镜+HDMI显示器

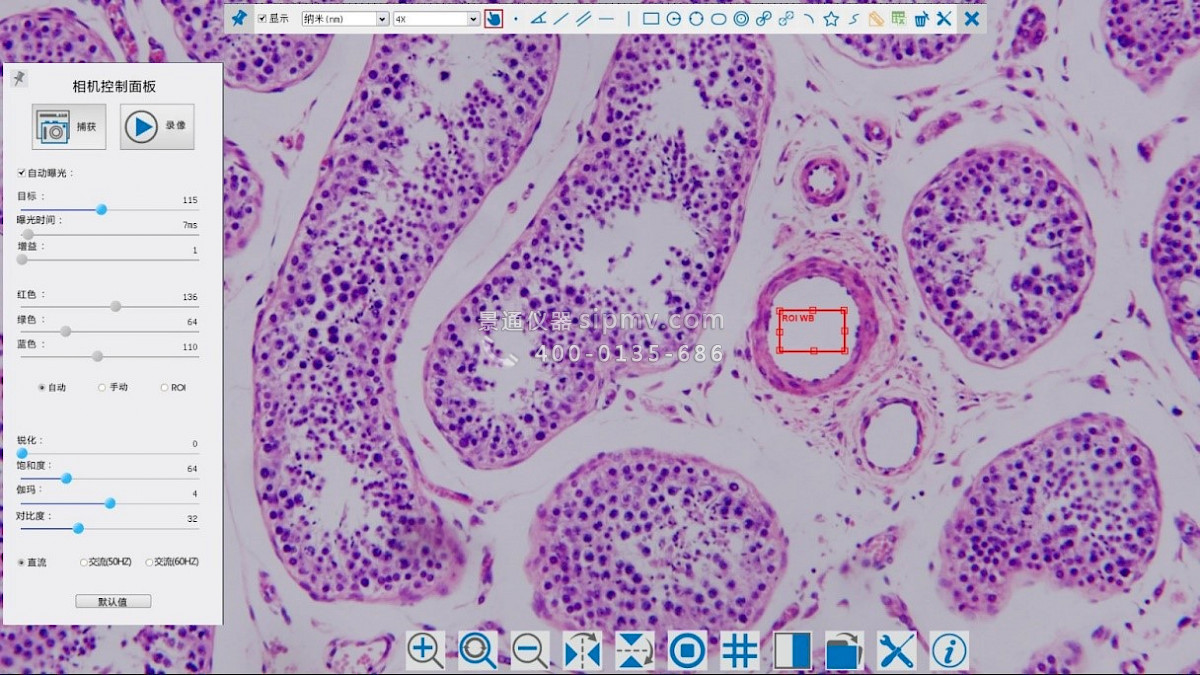

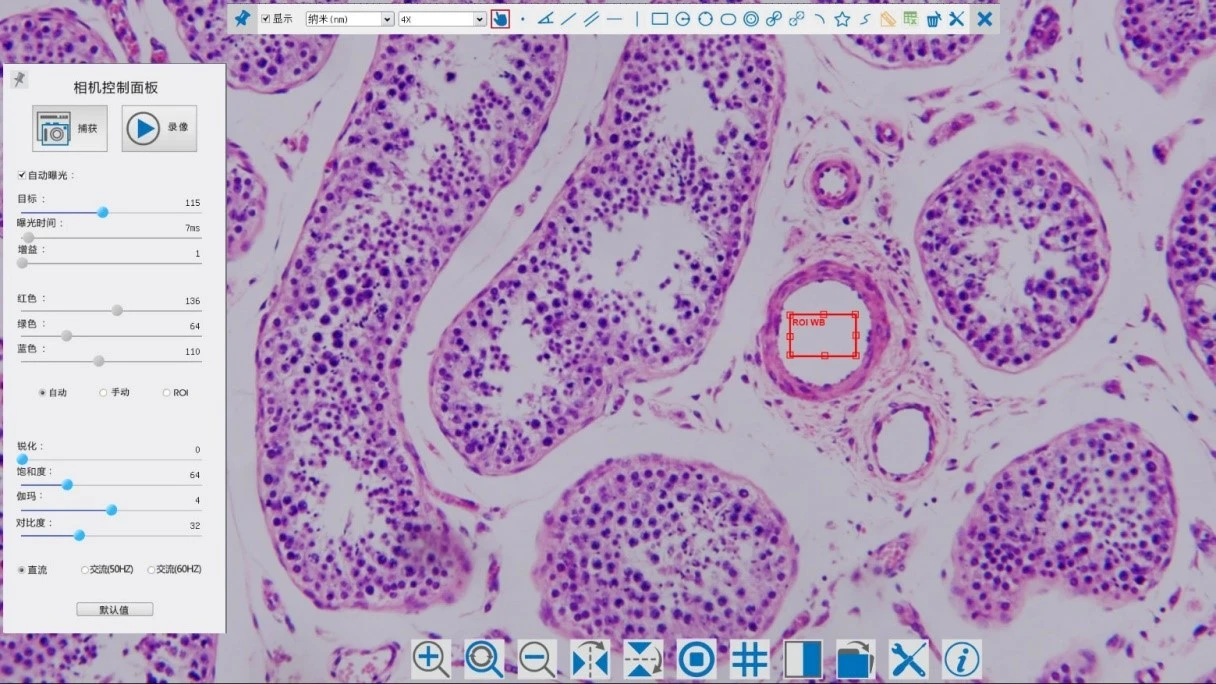

鼠标可以控制的XCamView UI

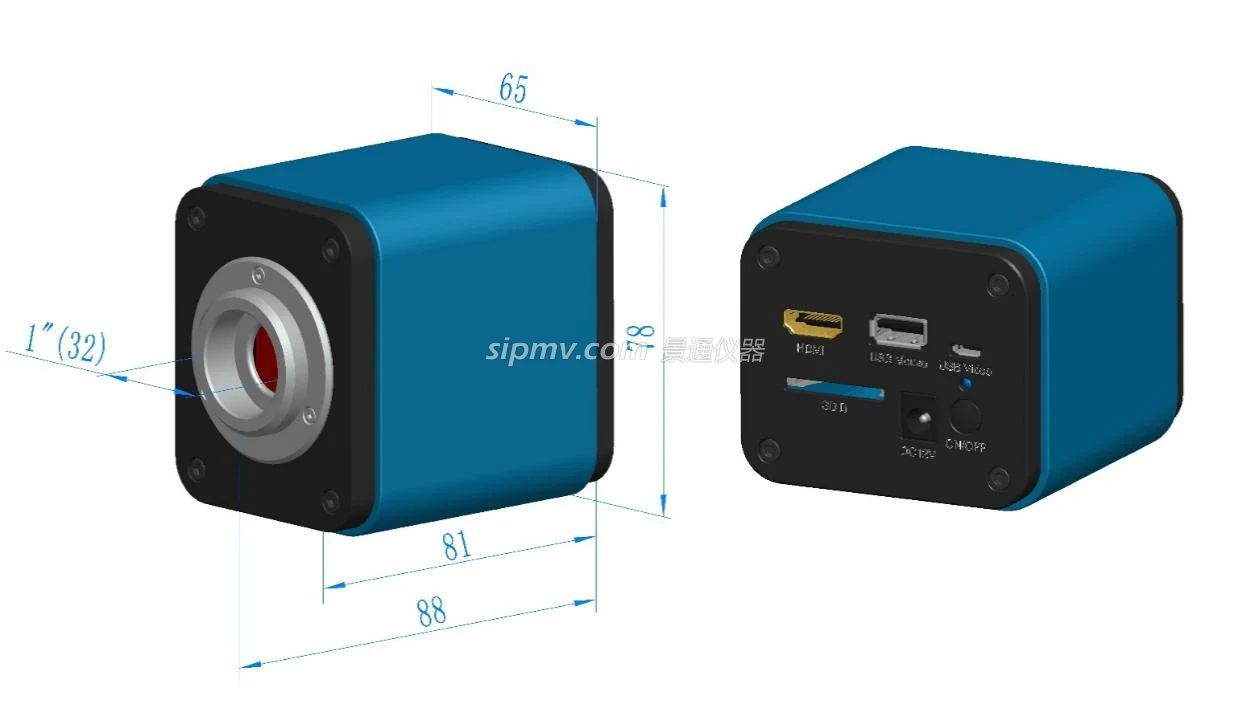

ALPHA1080相机尺寸

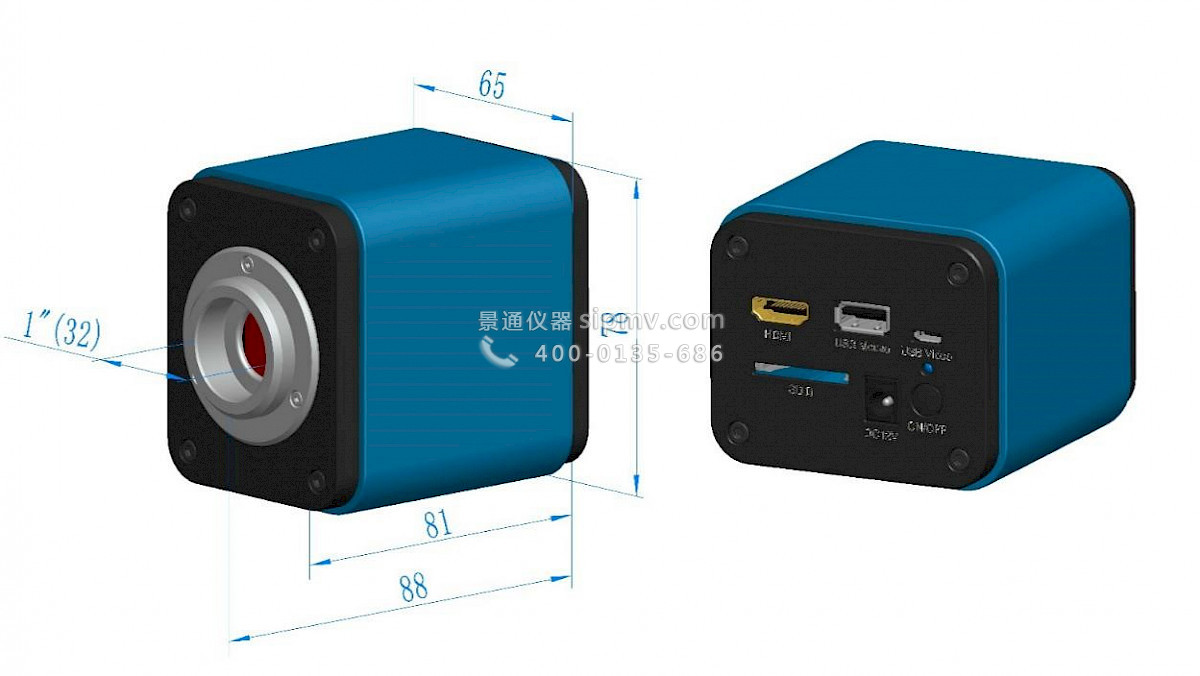

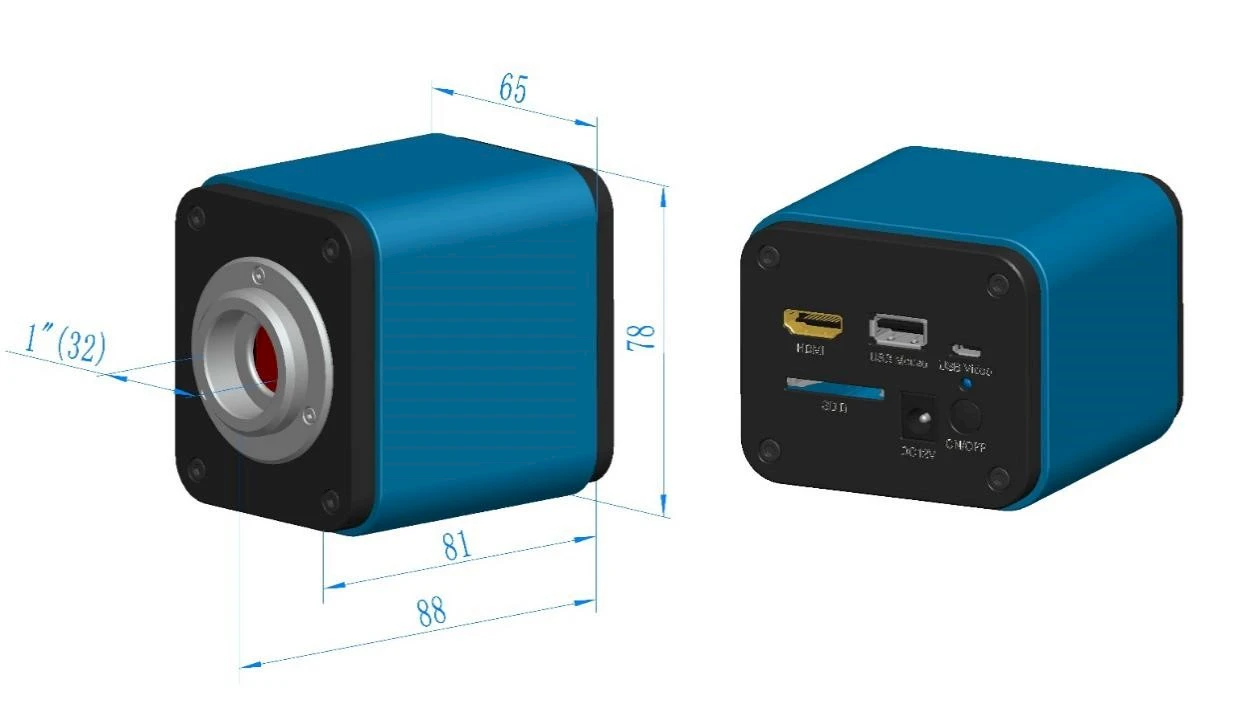

ALPHA1080相机尺寸示意图

ALPHA1080系列相机装箱清单

标准装箱清单
A	相机包装盒规格: L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.43公斤/每盒)
B	ALPHA1080相机一台
C	电源适配器: 输入: AC100~240V 50Hz/60Hz 输出: DC 12V 1A	美标：型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准
C	电源适配器: 输入: AC100~240V 50Hz/60Hz 输出: DC 12V 1A	欧标：型号:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准
D	HDMI线
E	USB鼠标
F	Micro USB线
G	CD (驱动与应用程序, Ø12cm)
可选附件
H	可调焦式目镜筒适配器	Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一)	108001/AMA037 108002/AMA050 108003/AMA075
H	可调焦式目镜筒适配器	Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一)	108008/ATA037 108009/ATA050 108010/ATA075
I	固定式目镜筒适配器	Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一)	108005/FMA037 108006/FMA050 108007/FMA075
	固定式目镜筒适配器	Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一)	108011/FTA037 108012/FTA050 108013/FTA075
	注意：对H和I 选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 景通仪器的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
J	108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
K	108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
L	测微尺	106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
M	SD卡（4G或8G）

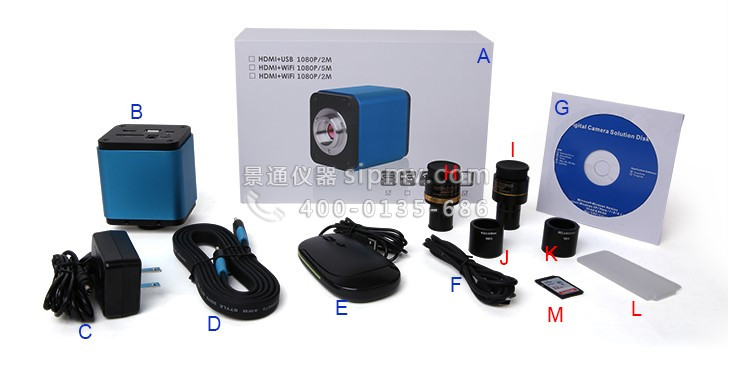

ALPHA1080相机装箱清单

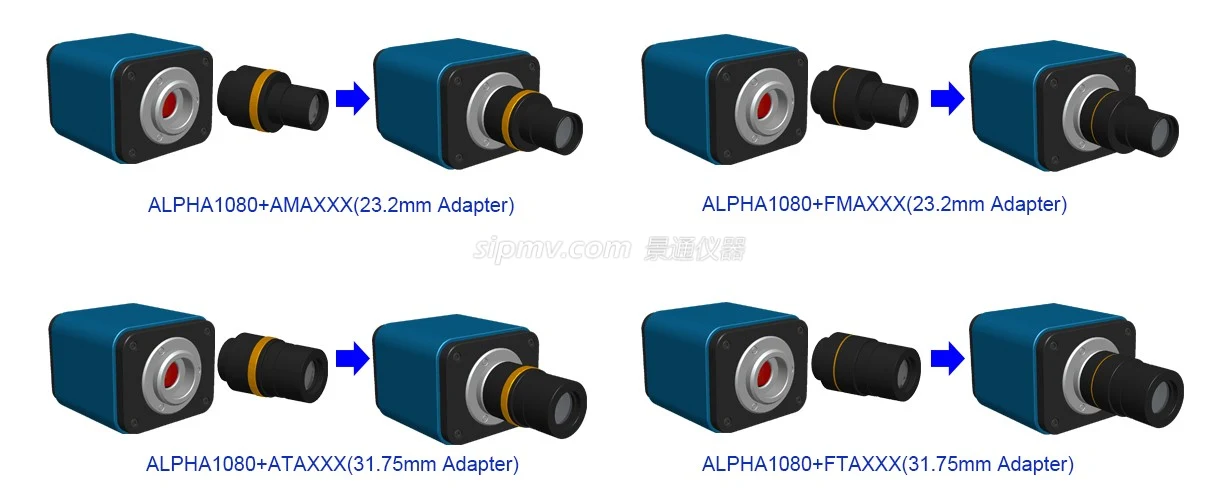

ALPHA1080相机扩展成显微镜或望远镜电子目镜

扩展	图例
C接口相机		机器视觉; 医学成像; 半导体设备; 测试仪器; 文件扫描仪; 2D码扫描仪; Web相机或视频监控; 显微成像;
显微镜电子目镜
望远镜电子目镜

相机参数

订购代码	传感器型号与尺寸(mm)	像素(μm)	G光灵敏度暗电流	FPS/分辨率	采样平均	曝光时间
ALPHA1080A AL1080A	1080P/Sony IMX290 1/2.8”(5.57x4.13)	2.9x2.9	1300mv with 1/30s 0.15 mv with 1/30s	60@1920X1080P (HDMI) 26@1920X1080 (USB)	1x1	0.036ms~8s
ALPHA1080B AL1080B	1080P/Sony IMX185 1/1.9”(7.20x4.50)	3.75x3.75	1120mv with 1/30s 0.15 mv with 1/30s	60@1920X1080P (HDMI) 26@1920X1080 (USB)	1x1	0.34ms~4s

订购代码

传感器型号与尺寸(mm)

像素(μm)

G光灵敏度

暗电流

FPS/分辨率

采样平均

曝光时间

ALPHA1080A
AL1080A

1080P/Sony IMX290
1/2.8”(5.57x4.13)

2.9x2.9

1300mv with 1/30s

0.15 mv with 1/30s

60@1920X1080P
(HDMI)
26@1920X1080
(USB)

1x1

0.036ms~8s

ALPHA1080B
AL1080B

1080P/Sony IMX185
1/1.9”(7.20x4.50)

3.75x3.75

1120mv with 1/30s

0.15 mv with 1/30s

60@1920X1080P
(HDMI)
26@1920X1080
(USB)

1x1

0.34ms~4s

C:彩色; M:单色或黑白;

接口与按键功能
	HDMI	HDMI输出
	USB Mouse	USB鼠标控制相机HDMI模式的界面与功能/USB
	USB Video	通过Micro-USB连接电脑实现USB2.0相机功能
	SD	SD卡插槽
	DC12V	12V/1A 电源
	ON/OFF	电源开/关
HDMI输出其他参数
UI操作	通过USB接口鼠标实现对XCamView的操控
图像捕获	以JPEG格式，2M(1920*1080)分辨率保存SD卡中(8G)
视频录像	以AVI格式，1080P分辨率，26fps速度保存在SD卡中(8G)
相机控制面板功能	包括了曝光、增益、白平衡、颜色调整, 锐度控制
工具栏	包括缩放、镜像、比较、冻结、十字丝、浏览等函数
USB接口相机其他参数
UI操作	通过Windows/Linux/OSX/iOS/Android平台的ToupView或ToupLite
白平衡	自动白平衡,手动白平衡，ROI白平衡
颜色技术	Ultra-Fine颜色引擎(USB)
捕获/控制API	标准UVC (Windows/Linux/Mac(USB))
记录机制	静态图像或视频(HDM或USB)
软件环境(USB2.0接口接计算机)
操作系统	Microsoft® Windows® XP /Vista /7/8/8.1/10(32 & 64 bit) OSx(Mac OS X) Linux
PC基本要求	CPU:Intel Core2 2.8GHz或更高
	内存: 4GB或更多
	USB接口: USB2.0高速接口
	显示器: 19”或更大
	CD-ROM
相机工作环境
工作温度（摄氏度）	-10~ 50
贮存温度（摄氏度	-20~ 60
工作湿度	30~80%RH
保存湿度	10~60%RH
电源	DC 12V/1A 适配器
相机尺寸
长度 x 宽度 x 高度	78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”)
运输重量	0.47 kg (1.0lbs)

实拍效果

ALPHA1080A相机拍摄的样品1

ALPHA1080A相机拍摄的样品2

ALPHA1080A相机拍摄的样品3

ALPHA1080A相机拍摄的样品4

ALPHA1080A相机拍摄的样品5

ALPHA1080A相机拍摄的样品6

ALPHA1080A相机拍摄的样品7

ALPHA1080A相机拍摄的样品8
