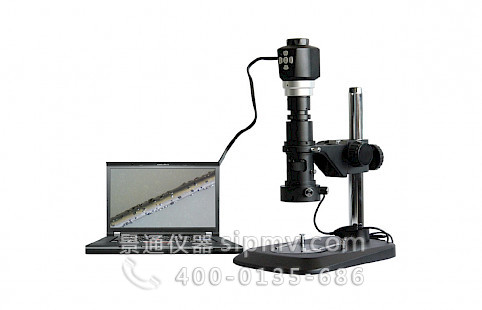

HD750显微镜是将传统的光学显微镜与数码成像系统结合在一起,350万像素超高清彩色图像传感器逐行扫描,具有成像清晰度高,色彩还原好、低噪点、高速动态画面无拖影等特点。HD750采用最新0.7-5X变倍镜头,成像更清晰,景深更大,高速30帧/秒,无拖影,高清细节呈现,显示高品质画面,内置SD卡,支持拍照、录像、回放。
HD750显微镜是将传统的光学显微镜与数码成像系统结合在一起,350万像素超高清彩色图像传感器逐行扫描,具有成像清晰度高,色彩还原好、低噪点、高速动态画面无拖影等特点。HD750采用最新0.7-5X变倍镜头,成像更清晰,景深更大,高速30帧/秒,无拖影,高清细节呈现,显示高品质画面,内置SD卡,支持拍照、录像、回放。
HD750是HDMI数字输出接口,不需要额外的采集设备,直接通过HDMI接口快速实现与生产线上其他设备连接,即可获得高清晰,色彩还原逼真的实时图像,可以大大提高显微镜观测的灵活性。HD750特别适用于电子设备、LCD、LED等产品的缺陷检测、引导、校准的应用,一步简化了对生产工艺的监控,轻松解放劳动强度,提高工作效率。
HD750产品特点:
硬件配置参数 |
||
---|---|---|
图像传感器 |
Aptina AR0330 CMOS传感器 |
|
扫描模式 |
逐行扫描 |
|
最高分辨率 |
2304 x 1536 (3,538,944 像素) |
|
传感器尺寸 |
1/3'' (5.07mm(H) x 3.38mm(V), 6.09mm(对角)) |
|
像元尺寸 |
2.2μm x 2.2μm |
|
动态范围 |
69.5dB |
|
模数转换 |
12-bit,8-Bit R.G.B to PC |
|
信噪比 |
39dB |
|
光谱响应 |
380-650nm |
|
HDMI输出分辨率 |
1920×1080i60 1920×1080P30 1280×720P60 640×480P60 |
|
曝光方式 |
实时自动、单次自动、手动调节 |
|
白平衡方式 |
实时自动、单次自动、手动调节(R、G、B 分别调节) |
|
记录模式 |
拍照 分辨率:2304×1536 ,2304×1296,1920×1080,1280×720,800×480 格式:JPG 录像 分辨率:1280×720@30帧/秒,800×480@30帧/秒 格式:MOV |
|
记录路径 |
本地和 TF 卡(最大支持 64G) |
|
光学参数 |
||
光学倍率 |
0.28X~2X |
|
物距(mm) |
0.7X时 24-252 可调 |
|
1X时 27-155 可调 |
||
2X时 81-117 可调 |
||
3X时 94-111 可调 |
||
4X时 101-110 可调 |
||
5X时 103-109 可调 |
||
21.5 寸显示屏图像放大倍率 |
0.7X 时 51-16 |
|
1X 时 57-33 |
||
2X 时 88-79 |
||
3X 时 129-119 |
||
4X 时 171-159 |
||
5X 时 228-208 |
||
调焦托架升降范围(mm) |
230mm |
|
调焦手轮调节范围(mm) |
50mm |
|
景深(mm) |
0.7X时 0.5-10 |
|
1X时 0.5-4.5 |
||
2X时 0.4-0.6 |
||
3X时 0.3 |
||
4X时 0.2 |
||
5X时 0.1 |
||
光学解像力(um) |
0.7X时 16.78 |
|
1X时 11.18 |
||
2X时 8.39 |
||
3X时 6.10 |
||
4X时 4.79 |
||
5X时 4.79 |
||
观测范围 |
29.6×16.6mm~2.1×1.2mm,可连续调节(L×D) |
|
软件运行环境要求 |
||
USB模式 |
操作系统 |
Microsoft Windows XP / 7 / 8 /8.1/10(32 & 64 bit) |
电脑配置 |
CPU:相当于英特尔酷睿二代2.8GHz及以上 |
|
内存:2G或以上 |
||
USB口:USB2.0高速接口 |
||
显示器:建议17吋及以上 |
||
HDMI模式 |
显示器:建议16:9,1080P及以上全高清显示器 |
|
供电:DC5.0V适配器,电流500mA及以上 |
||
操作及存储环境要求 |
||
工作温度 |
0℃~ 40℃ |
|
储存温度 |
-20℃~ 60℃ |
|
工作湿度 |
30~80%RH |
|
储存湿度 |
10~60%RH |
