显微镜立体成像的原理

能观察立体成像的体视显微镜及工作原理。

先说明为什么人看物体有立体感:
1.因为人有2只眼睛。
2.2只眼睛在看物体的时候,物体发出的光线分别进入2只眼睛,学术说就是有了体视角,左右眼分别形成图像,人脑根据左右脑图像和体视角信息形成立体图像。

最经典的例子是针穿线,一只眼睛不好穿,2线交点才能找到针眼;

再说显微镜
显微镜从是否立体像分2大类,一类生物/金相显微镜(也叫复式显微镜),一类体视显微镜,也称立体显微镜,或者实体显微镜

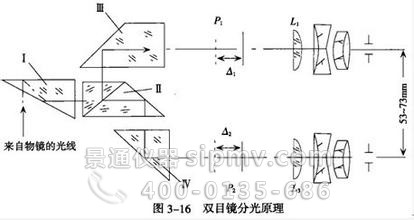

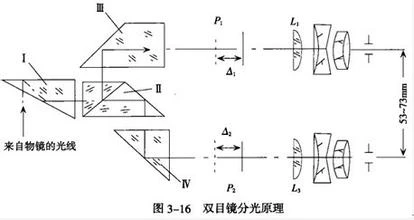

先上一个生物/金相显微镜双目原理图:

体视显微镜的原理图

图中可见,这种双目看到的实际是一路光线来的光,虽然表面上两个眼睛都看到像,但实际上没有体视角

再看看体视显微镜的原理图:

生物/金相显微镜双目原理图

从物体是分了2路光到目镜,也就是最后到了眼睛,看物体有体视角

在实际应用中,需要操作的都是用体视显微镜,比如手术显微镜,焊接用的显微镜等

预计有爱较真的同学会说,我一只眼睛也能穿针哦。那我大胆预测一下,如果你两个眼睛视力相当,一只眼睛穿针,估计要适应一会儿,成功率低;或者你两只眼睛视力相差比较大,聪明的你已经习惯了一只眼睛看东西,然后经验让你获得正确的判断。

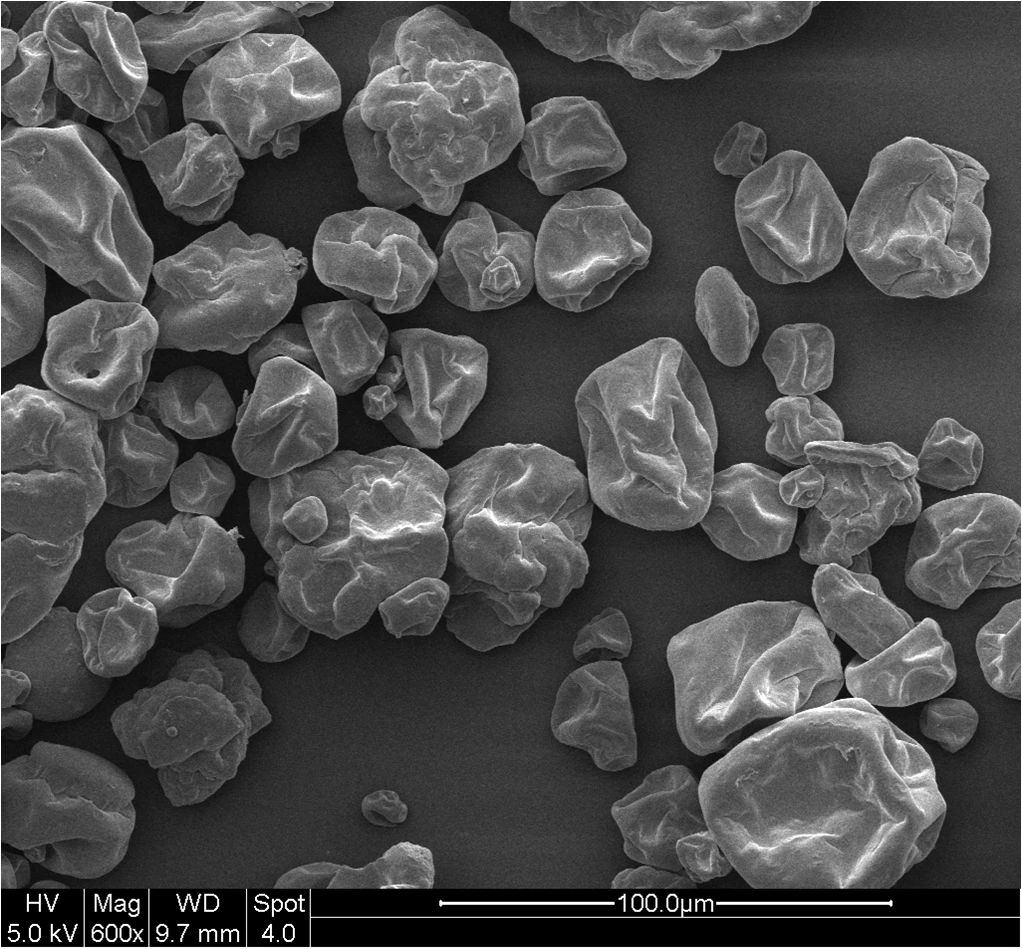

除了体视显微镜还有扫描电子显微镜也可以用来观察立体成像,关于扫描电镜的原理小编表示已超出能力范围,实在无力撰写在此一带而过吧,下图是一种微囊颗粒的扫描电镜图:

扫描电镜的立体成像
