为什么单镜片的放大镜放大倍数不会超过10倍?
市场上各种放大率琳琅满目,你可知道单镜片的放大镜是不会超过10倍的? 今天小编带你了解一下放大镜成象的重要知识 - 放大镜的视放大率。
前篇回顾:光学显微镜与人眼的构造成像原理
市场上各种放大率琳琅满目,你可知道单镜片的放大镜是不会超过10倍的? 今天小编带你了解一下放大镜成象的重要知识 - 放大镜的视放大率。
放大镜的视放大率
放大镜的作用,在于增加物体在人眼网膜上的成象高度,亦即增大视角。
将物高为Y
的物体,放在放大镜的物方焦点F内侧很接近F
点的地方,使物体成一放大正立虚象在明视距离250毫米处,该虚象Y'
就成为人眼所见到的物,最后成象在网膜上(见图2—20 a)。显然用了放大镜和未用放大镜观察同一物体,两者在网膜上成象的大小是不同的(见图2—20 b),按公式(2—15),放大镜的视放大率γ
表示为:
即
可见,放大镜的视放大率主要由其焦距决定,高倍放大镜只能有短的焦距,而短焦距的单个透镜的象差常难以消除,视场也嫌过小。市面上用单个透镜作成的放大镜与放大倍数一般不大于10倍,也就是这个道理。

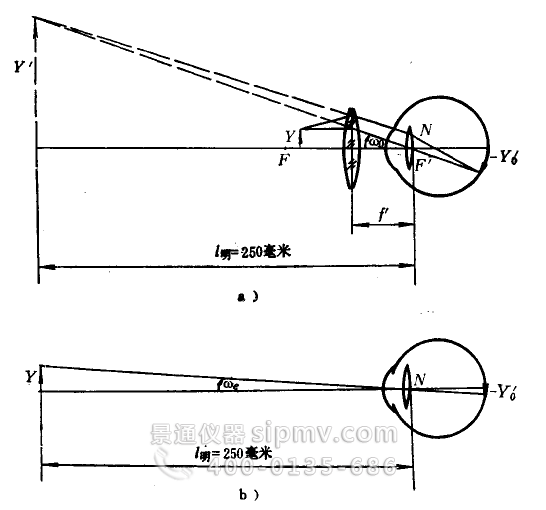

图2-20 放大镜的视角放大率(设N
与F'
点重合)
