定量金相是什么意思?用什么显微镜做?

定量金相(quantitative metallography)是光学金相技术的一个重要分支,是用光学显微镜定量测定金属显微组织特征的方法。

前篇回顾:金相显微镜的用途?做什么研究检验的?

定量金相技术

利用定量金相时有些用10*33倍 ,不知道这个是什么意思?在这篇<8903A双相不锈钢组织与性能研究>论文中看到的。

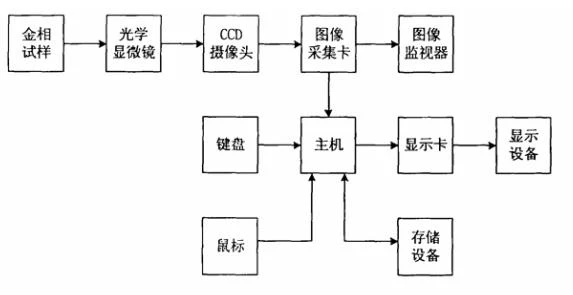

基于PC的图像分析仪的原理简图



基于PC的金相图像分析仪的原理简图

定量金相(quantitative metallography)是光学金相技术的一个重要分支,是用光学显微镜定量测定金属显微组织特征的方法。

其基本特点是把二维平面上测得的数据应用统计学的基本关系式,经过体视学的处理,获得在三维空间中的显微组织特征。例如:测定的金相磨面上某相所占的面积百分数或任意线段上该相所占的长度百分数或在平面网格中该相所占的结点百分数都可代表该相的体积百分数。

由于采用统计分析,故测量的部位应有代表性,且测量的数量足够多时,才能有较高的准确度。

先进的定量金相装置把金相显微镜与图像分析仪结合起来,用计算机把显微图像中的不同灰度等级转换成不同的颜色,然后按需要把某种颜色所代表的相的特征参数采集出来,通过数据处理,得到各种定量分析数据,这种方法快速、方便、准确,但设备比较昂贵。

通常在显微镜上配置测微标尺或其它简单装置便可进行定量金相测定。定量金相常用于测定晶粒尺寸、多相合金中各相的相对含量、第二相的尺寸、形状、粒子间距等,是研究材料的显微组织与性能之间定量关系的重要手段,具有越来越重要的作用。

可能是单位面积上的网格线数量吧。10*33.

显微组织特征参数的测量

定量金相技术的发展使组织的可测量参数越来越多,但描述组织中各相的组织特征的基本参数可分为四大类:颗粒尺寸的测量、晶粒尺寸的测量、形状因子以及颗粒间的平均自由程。

目前在工业生产和科学研究的实际中广泛采用的定量金相基本测量方法有标准图片法以及测量法。

标准图片法也称为比较法,是二十世纪二十年代中期开始发展起来的。通常用来评定晶粒度、夹杂物和石墨大小和级别。比较法所用的标准图片是由国家统一颁布的,优点是快捷、简单、易行,对于判断钢材一般的质量和性能趋势是有效的,因而在工业生产中一直沿用至今。但是严格地讲,标准图片法由于无法建立宏观性能和显微组织间的定量关系而不能作为定量金相的基本测量法。

测量法是通过测定显微组织的某些特征参数,从而计算得出所需要的各种数据。测量可以通过显微镜在试样的视场中直接进行,也可以在显微照片、投影屏或在工业电视以及计算机显示器上进行。显微组织的参数很多,多数无法直接测得,但通过体视学的方法可以从最基本的、最易获得的点、线、面相关的特征参数来推导其它显微组织参数。最常用的基本测量方法有比较法、计点法、截线法以及面积分析法三种。

定量金相学的应用

 定量金相在材料科学与工程中的应用十分广泛,它主要用于理论研究和生产过程检验与控制, 对材料的研究、生产和使用都具有极大的理论意义和实践意义。它不仅是控制机械零件内在质量的重要手段,而且能揭示金属材料显微组织形貌与加工制备方法之间的关系。定量金相技术,特别是与计算机技术相结合后,已成为人们研究各种材料,建立材料的显微组织之间、组织与材料成分、性能以及工艺之间的定量关系、研究材料组织转变动力学等的有力工具,被广泛应用于金属与合金的基本参数如比重、重量百分数、晶粒度、相变激活能等的测量,合金相的鉴定,合金组织与性能的定量关系研究,合金相变热力学,合金相变动力学的研究等,为人们解决各种材料性能问题,开发新型高性能材料提供帮助,并推动了“合金设计”、“组织学”、“相变动力学”、“材料生产过程自动化”等综合学科的发展。
