VMS105D系列

VMS105D大平板三目连续变倍体视显微镜配备优质的光学系统和耐用可靠的操作机构。该机型工作距离长，视野清晰范围大，附件齐全操作方便。可广泛应用于医疗卫生，农林地质，电子精密机械等行业和部门，特别适合于LED、PCB检验、冲压电镀检验、电子元件检验等等。同时也适用于生物解剖及昆虫的宏观观察。

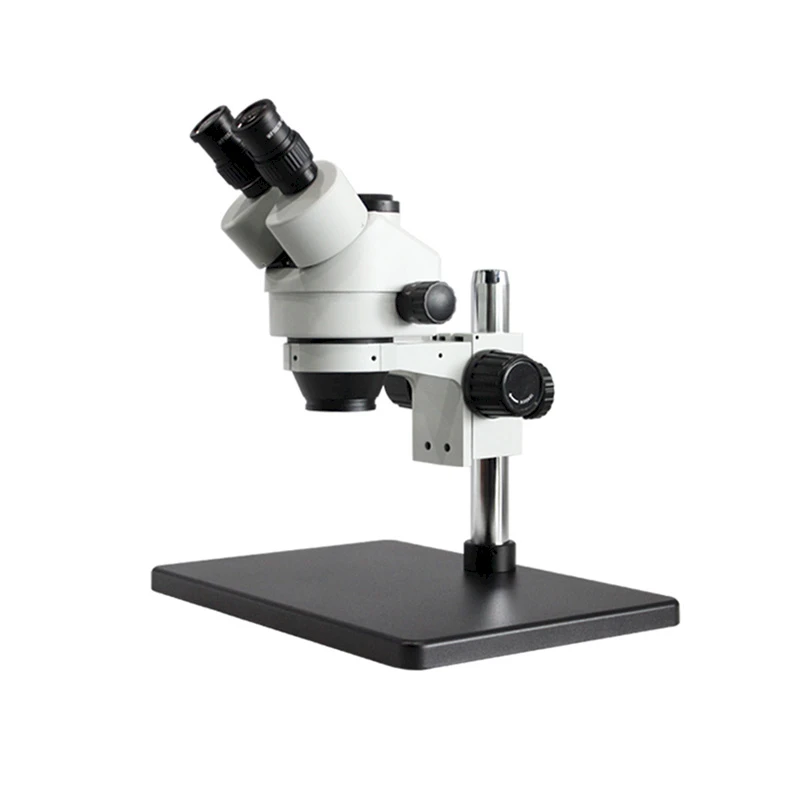

VMS105D大平板三目连续变倍体视显微镜

产品信息

一、产品概述

VMS105D三目连续变倍体视显微镜配备优质的光学系统和耐用可靠的操作机构。该机型工作距离长，视野清晰范围大，附件齐全操作方便。可广泛应用于医疗卫生，农林地质，电子精密机械等行业和部门，特别适合于LED、PCB检验、冲压电镀检验、电子元件检验等等。同时也适用于生物解剖及昆虫的宏观观察。

二、性能特点

1、放大倍数7X-45X，变倍连续可调，操作简单、使用方便；

2、配置了高眼点大视野目镜、视场大、立体感强，成像清晰；

3、二路光路输出，一路用于观察、一路用于摄像，切换方便。

三、显微镜参数

序号 名称 技术参数

01

目镜

高眼点大视野目镜10X(Φ20mm)

02

物镜

0.7X-4.5X，物镜变倍比 1∶6.4

03

总放大倍数

7X-45X（选购0.5X、2X大物镜，20X目镜可达3.5X-180X）

04

观察头

三目，视度调节±5屈光度，45°倾斜

05

视场范围

5.1-31.2mm

06

瞳距

55-77mm

07

工作距离

最大工作距离100mm

08

调节范围

升降调节范围45mm；立杆高250mm

09

载物台

380×260mm

10

光源

配送环形LED上光源

11

仪器重量

净重：5.0kg；毛重：6.0kg

四、镜头参数

目镜

物镜

工作距离(mm)

放大倍率

视场范围(mm)

10X/20

0.7X-4.5X

100

7X-45X

5.1-31.2



技术参数

编号 名称 技术参数
1 目镜倍数 高眼点大视野目镜 PLAN10X/ф20 mm
2 物镜倍数 0.75X-7.5X  物镜变倍比1：10
3 双目观察头 视度调节±5屈光度 45°倾斜 360°旋转
4 总放大倍数 7.5-75X （选购0.5X、2X大物镜，20X目镜可达4X-280X）
5 工作距离 最大工作距离102mm
6 调节范围 粗微动调焦，粗动立杆高度300mm，升降范围105mm
7 玻璃载物台 玻璃载物工作台直径ф120mm
8 光源 斜照明：12V20W可调卤素灯；下照明：荧光光源
9 仪器重量 净重：7kg 毛重：9.3kg
10 仪器尺寸 仪器尺寸28X37X40（cm） 包装尺寸 35X42X64（cm）

可选产品

1、显微镜可选配件

编号 名称 技术参数
1 目镜 大视野 WF15X(Φ15mm)、20X（Φ12mm）
2 大物镜 0.5X、2X
3 测微目镜 10X（Φ20mm）
4 物镜测微尺 0.5mm
5 光源 环形LED光源（四区可调）、双支冷光源

2、摄像系统选购：

编号 名称 参数及功能
1 电子目镜 300万、500万像素（具有单张、定时、连续采集图像、显示比例尺、测量等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。）
